单活塞往复式动力机构三维结构

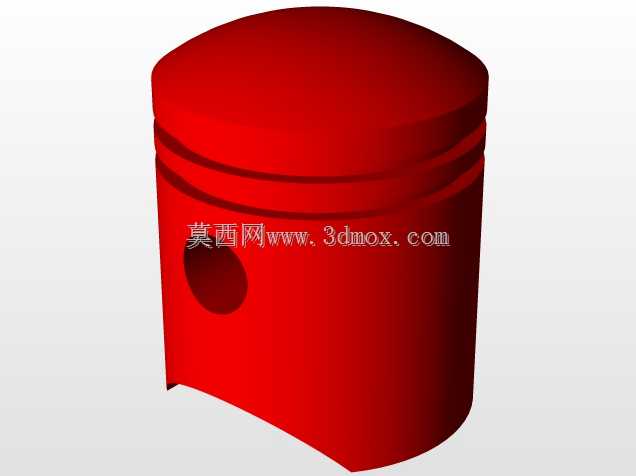

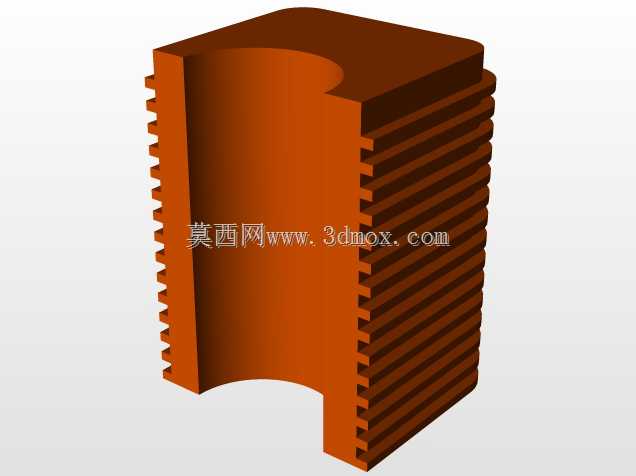

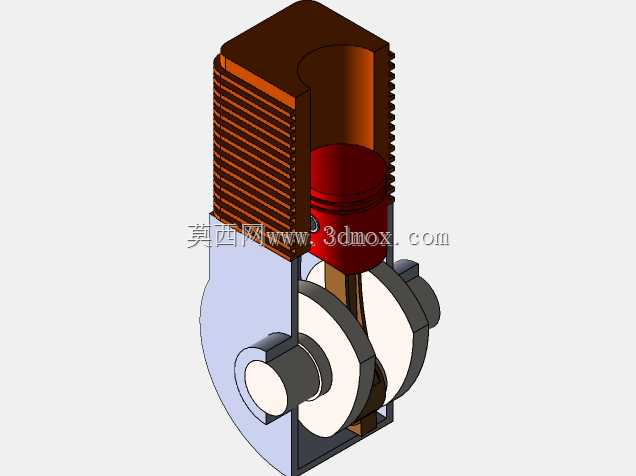

这套单活塞动力结构，是小型内燃动力装置最基础的构型单元，常作为教学演示、小型通用动力设备的核心结构参考，也可作为微型发电机组、便携动力工具的原理验证载体。从结构组成来看，整套机构覆盖了活塞往复运动到曲轴旋转输出的完整传动链路，包含带散热鳍片的气缸体、活塞组件、连杆、活塞销、曲轴以及仅做截面展示的曲轴箱部分，同时配套了运动过程的演示内容，能直观呈现四冲程或二冲程动力循环里的运动传递逻辑。设计层面，气缸体外壁布置的环形散热鳍片，是风冷式小型发动机的典型散热结构，鳍片的间距、高度直接对应气缸工作时的散热效率，建模时还原了鳍片的均匀排布特征，能直接用于散热性能的初步仿真参考。活塞部分采用了与气缸内壁配合的圆柱构型，预留了活塞环的安装槽位，活塞销孔的位置经过偏心校核，避免往复运动过程中出现卡滞、侧倾磨损超标的问题。连杆作为连接活塞与曲轴的传动部件，大小端的孔径分别匹配活塞销与曲轴曲柄销的尺寸，杆身采用了轻量化的过渡构型，既保证传动过程的结构强度，又降低往复运动的惯性负载。曲轴部分的曲柄配重块做了对称平衡设计，抵消活塞往复运动产生的一阶惯性力，减少整机运行过程中的振动幅度，曲轴的输出端预留了动力输出的轴段，可直接连接负载端的传动结构。曲轴箱采用截面展示的形式，能清晰观察内部曲柄连杆机构的运动空间，箱体内壁与运动部件之间预留了合理的间隙，避免运动过程中出现干涉，同时箱体的安装边界做了标准化的安装孔位设计，可直接匹配小型设备的机架安装尺寸。在实际应用场景中，这类单活塞结构多用于小排量的通用动力设备，比如小型割草机、便携植保喷雾器、迷你航模动力单元，也常作为机械原理教学的演示模型，帮助初学者理解往复式动力的转换逻辑。建模过程中各部件的配合公差参考了小型内燃机的通用设计标准，活塞与气缸的配合间隙、连杆大小端的转动间隙都符合实际装配要求，可直接用于装配干涉检查、运动仿真动画的制作，也能作为同类型动力产品设计的结构参考，帮助设计人员快速完成初始构型的搭建，减少基础结构的重复建模工作量。整套结构的运动逻辑清晰，各部件的外形尺寸符合小型单缸动力的常规尺寸范围，安装接口的位置也兼顾了通用小型设备的安装需求，不需要做大幅修改就能适配不同的小型动力应用场景。
