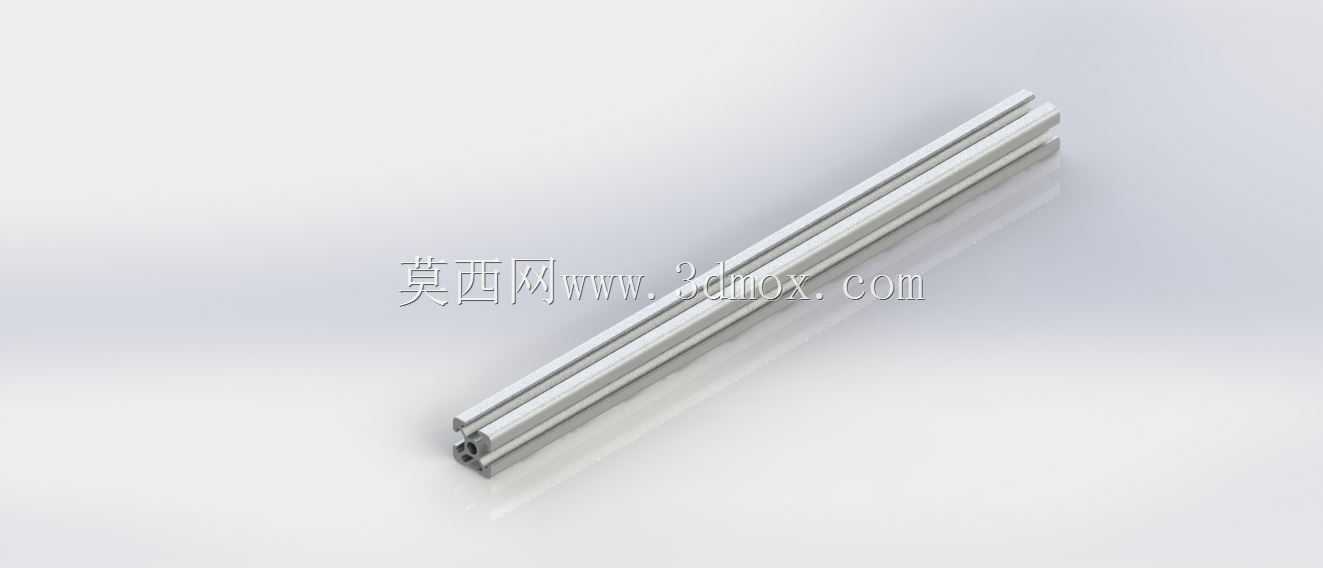

2020系列欧标工业铝型材三维结构

在非标自动化设备搭建、小型工作台组装、检测工位防护围栏制作这类场景里，20x20规格的工业铝型材是轻量化结构搭建的核心基础构件，这类截面尺寸的型材主打小载荷、高精度的轻量结构需求，和大截面重载型材的应用边界划分十分清晰。从实际选型角度看，20x20的截面尺寸刚好适配桌面级小型设备的外框架、传感器安装支架、设备走线线槽的支撑骨架，不会因为截面过大造成空间浪费，也不会因为截面强度不足出现受力形变。这款型材的截面采用四槽对称设计，槽口尺寸适配标准M5T型螺栓，安装时不需要对型材做额外的打孔攻丝处理，只需要将螺栓预置进槽道内，配合对应的角件、端盖、连接板就可以完成快速拼接，整个装配过程不需要焊接作业，后期调整结构尺寸时只需要松开紧固件就可以重新排布，对于需要频繁迭代调整的实验类设备、小批量定制的工装架来说，这种免焊快装的特性能大幅缩短搭建周期。设计这类型材的三维模型时，首先要严格卡准截面的形位公差，槽道的开口宽度、槽内的卡位尺寸、型材外壁的壁厚都要和实际量产的型材参数保持一致，不然在后续做装配仿真时，会出现标准紧固件无法卡入槽道、角件贴合面存在间隙的问题，直接影响模型的工程参考价值。型材的棱边做了标准的R角过渡，既避免了安装过程中锐边划伤操作人员，也能让拼接后的框架外观更规整，不会出现尖锐的凸角。从安装边界来看，单根型材的长度可以根据实际需求裁切，但拼接成框架结构时，相邻两根型材的连接端要预留角件的安装空间，20x20规格的型材配套角件的单边占用尺寸通常在18mm左右，做整体框架的尺寸核算时，要把连接件的占用尺寸算进总尺寸公差里，避免出现最终组装完成后框架尺寸和设计值偏差过大的问题。这类型材的槽道还可以直接嵌入密封条、有机玻璃板的压条，在做小型设备的安全防护外罩时，不需要额外加装固定压条，直接将板材嵌进槽道内就可以完成固定，省去了额外打孔固定板材的工序。另外，型材的中心位置预留了标准的安装孔位，可以直接和脚轮、调节脚座配合，搭建可移动或者可调节水平度的小型工作台，不需要在型材端面额外做攻丝处理，配套的端面盖板可以直接卡入型材端面，遮盖住裁切后的粗糙断面，提升整体结构的整洁度。在做三维建模时，还要注意型材槽道内的卡位凸起尺寸，这个尺寸直接决定了T型螺栓滑入后的锁紧可靠性，如果建模时这个尺寸出现偏差，后续生成工程图或者做装配干涉检查时，就会出现螺栓无法锁紧或者滑入不畅的问题，完全失去模型的工程指导意义。
