高扭矩直流行星减速驱动电机结构

　　这款高扭矩直流行星减速电机，在小型自动化设备、智能传动终端的应用场景里覆盖极广，从桌面级小型输送线的主动辊驱动，到智能储物柜的锁止机构动力输出，再到小型医疗检测设备的样本推送模组、家用智能小家电的传动执行端，都能看到这类结构的身影。不同于普通无减速结构的直流电机，这款产品通过内置的行星减速齿组，把电机本体输出的高转速低扭矩动力，转化为低转速高扭矩的输出特性，刚好匹配多数需要低速大推力执行场景的动力需求，避免了额外搭建减速传动结构带来的安装空间浪费与装配误差累积。

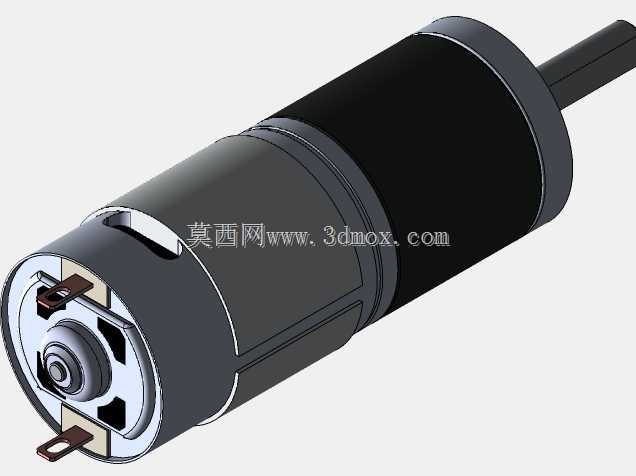

　　从设计思路来看，这款电机采用同轴式布局，输出轴与电机转子轴心完全重合，能最大程度缩小径向安装尺寸，适配安装空间局促的紧凑设备内部。电机本体部分采用常规有刷直流结构，端盖预留两个接线焊片，方便用户直接焊接供电导线，无需额外设计接线端子的固定结构，降低下游装配的工序复杂度。减速箱部分采用多级行星齿轮串联的结构，每一级齿圈都与减速箱外壳过盈配合固定，行星架承接上一级输出动力传递给下一级齿组，最终动力从末端输出轴传出，这种结构的优势在于每一级齿轮的受力都均匀分布在多个行星齿上，相比平行轴减速结构，能承受更大的径向负载，同时传动噪音更低，运转平稳性更好。

　　从安装边界来看，这款电机的主体为圆柱形结构，安装时可通过夹持圆柱本体的方式固定，也可利用减速箱端盖或者电机尾端盖的安装孔位做端面固定，两种固定方式都能保证足够的连接刚性。输出轴为单出轴光轴结构，用户可根据自身需求加装联轴器、同步带轮或者传动齿轮，轴伸长度经过优化，既不会因为轴伸过短导致连接件无法固定，也不会因为轴伸过长造成输出端径向跳动过大。电机尾部的端盖预留了电刷维护的空间，在长时间运转电刷磨损后，可直接拆开尾端盖更换电刷，无需整体拆解减速箱部分，降低后期维护的难度。

　　在实际选型使用时，需要注意这款电机的输出轴径向负载上限，避免在输出轴端加装过重的悬臂结构，否则会加速输出轴轴承的磨损，缩短整体使用寿命。供电接线时需要注意正负极对应转向需求，反转时行星减速结构的齿隙影响与正转基本一致，可满足需要正反转切换的场景使用。相比同体积的无刷减速电机，这款有刷结构的驱动电路更简单，无需额外搭配电调，直接通对应电压的直流电即可运转，对于成本敏感、控制逻辑简单的设备来说，是性价比极高的动力选择。在三维建模过程中，这款模型完整还原了内部行星齿组的配合关系、接线焊片的位置、输出轴的尺寸公差以及各段壳体的配合台阶，结构工程师在做整机设备布局时，可直接导入模型做干涉检查，提前预判安装时可能出现的空间冲突问题，无需反复测绘实物调整安装位，能大幅缩短设备开发的结构设计周期。
