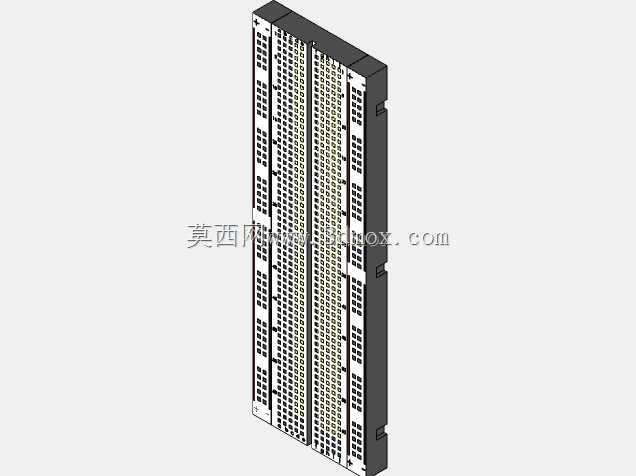

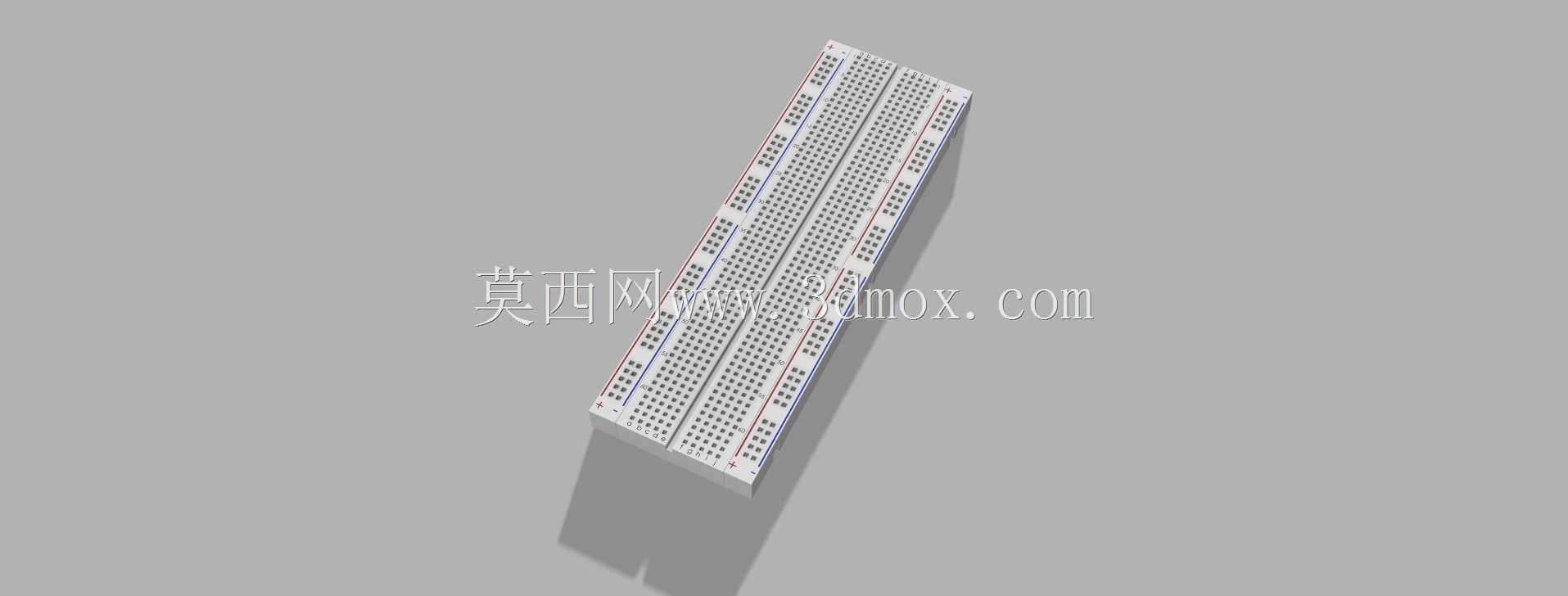

830点位MB-102原型板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295237
  • 830点位MB-102原型板结构设计
  • 830点位MB-102原型板结构设计

日常做电子电路原型验证、嵌入式开发前期调试的时候,这类高密度原型板是实验室、电子研发工位上出镜率极高的基础工装部件,不用提前焊接,就能快速完成元器件的插装与线路搭接,大幅缩短前期方案验证的周期,不管是学生做课程设计、工程师做功能样机验证,还是小批量功能演示板的快速搭建,都能靠这类板件完成无焊接的快速组装。这款830点位的原型板在结构设计上做了多分区的点位排布,整板采用长条形立式布局,两侧预留了标准的电源总线接驳条,中间区域是信号连接点位,每列点位内部做了导通设计,相邻列之间保持绝缘,能满足双列直插芯片、阻容元件、接插件等不同封装元器件的插装需求,插装孔的孔径适配常规0.5-0.8mm直径的元件引脚,插拔阻尼适中,既能保证引脚接触可靠,又不会因为夹持力过大导致元件引脚弯折或者插拔困难。从安装边界来看,整板的侧边做了卡扣式拼接结构,多块同规格原型板可以横向拼接扩展,满足更大规模电路的搭接需求,板体边缘做了加厚的绝缘边框,既提升了整板的结构强度,避免日常拿取、插拔元件时板体弯折导致内部导通片移位,也能在拼接时起到定位导向的作用。设计过程中需要重点考量内部金属导通片的排布精度,每个插孔对应的导通弹片要保证对中,偏差过大会导致引脚插装时接触不良或者无法插入,同时板体的绝缘基材要选用耐插拔、绝缘性能稳定的工程塑料,长期使用不会因为反复插拔出现孔位开裂、基材变形的问题。板体背面做了平整的封底设计,既能避免内部导通片外露造成短路风险,也能让整板平稳放置在工作台面上,不会因为背面凸起导致放置不稳。在实际使用场景里,这类原型板不需要额外的固定结构,直接平放在防静电工作台面上就能使用,搭配跳线就能完成复杂电路的快速连接,相比焊接式的验证方案,元器件可以反复插拔复用,大幅降低前期验证的物料成本,也方便随时调整线路走向,排查电路故障的时候可以快速更换元件、调整接线,不用反复拆焊损伤元件引脚和焊盘。整板的点位排布做了标准化的间距设计,孔位中心距保持2.54mm的标准间距,完全适配常规直插电子元件的引脚间距,不管是集成芯片、分立元件还是接线端子,都能找到适配的插装位置,两侧的电源条做了正负极标识的预留位,用户使用时可以自行标记电源极性,避免接线错误烧毁元件。
