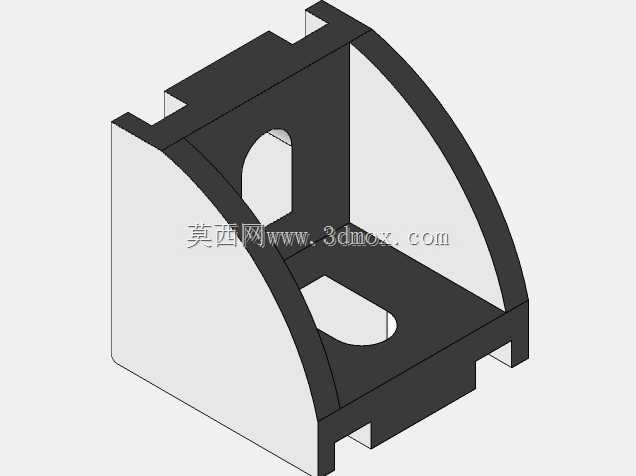

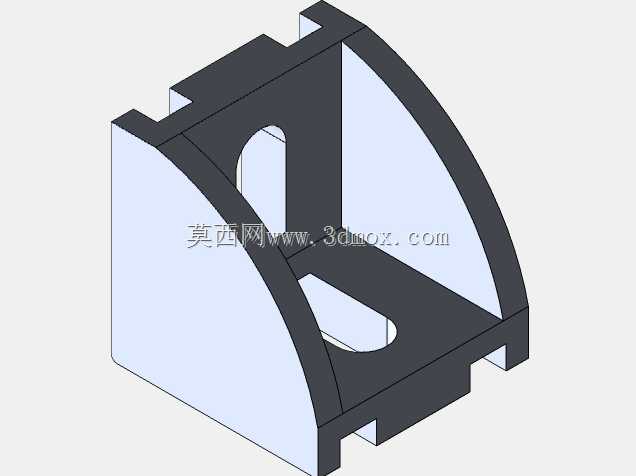

40x40规格R10圆弧宽型角连接支架

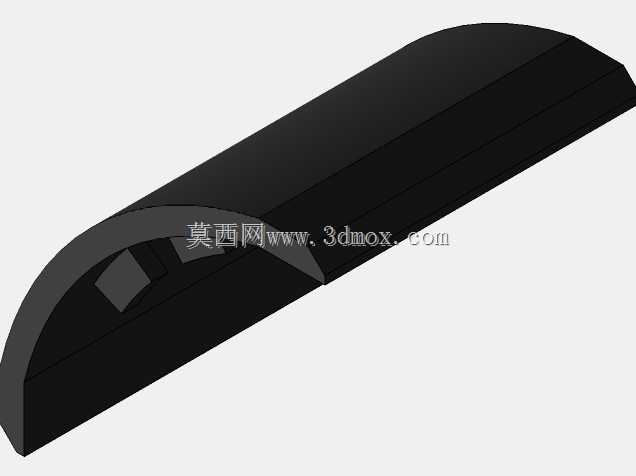

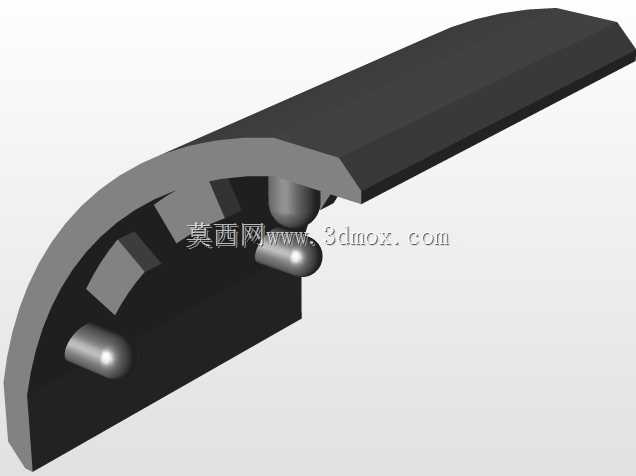

在工业铝型材框架搭建的各类场景中，角连接支架是承担垂直型材间载荷传递、保证框架整体刚性的核心辅件，这款宽角支架专门适配40系列工业铝型材的连接需求，区别于常规窄边角件，它的加宽支撑面能在设备护罩框架、物料周转料架、轻型工作台架的拼接位置分散连接应力，避免型材连接点因长期受交变载荷出现松动偏移。从结构设计来看，这款角件采用圆弧过渡的外侧轮廓，既消除了直角边角的锐边安全隐患，也能在框架外侧安装时减少积尘，适配洁净车间内的设备外围防护架使用需求。支架的两个垂直安装面分别预留了适配40型材槽宽的安装让位槽，安装时不需要对型材做额外打孔加工，直接将配套T型螺栓滑入型材槽内对准支架安装孔位即可锁紧，单人就能完成快速装配，能大幅缩短框架组装的施工周期。它的内侧设置了两处异形减重让位孔，在不降低整体结构强度的前提下减少了铝材用量，同时让位孔也能作为线缆穿孔位，方便框架上的传感器、气动元件走线时的线路固定，避免线缆外露被剐蹭破损。从安装边界来看，这款角件的两个垂直连接边长度均匹配40mm型材的端面尺寸，安装后不会突出型材的外表面，在多组型材拼接成封闭框架时，相邻角件不会出现安装干涉，圆弧外侧的曲率半径为10mm，和40型材配套的圆弧封边条轮廓完全匹配，安装后整体外观平整顺滑。在实际设备应用中，这类宽角支架常被用在铝型材材质的小型设备机座、物料分拣线的侧边护架、车间工位器具的连接节点上，相比压铸式直角角件，它的支撑接触面积更大，在承受垂直方向的静载荷时，连接点的抗形变能力更强，即使是在需要频繁挪动的周转料架上使用，也能保证框架连接位置长期使用不会出现开缝错位。建模过程中对安装槽的位置公差做了严格匹配，预留的螺栓让位间隙刚好满足标准T型螺栓的装配空间，不会出现孔位错位导致螺栓无法锁紧的问题，内侧的减重孔边缘做了倒角处理，避免穿线时割破线缆绝缘层，整体结构完全贴合工业铝型材连接的实际施工需求，不需要二次修改就能直接用于框架设计的装配选型。
