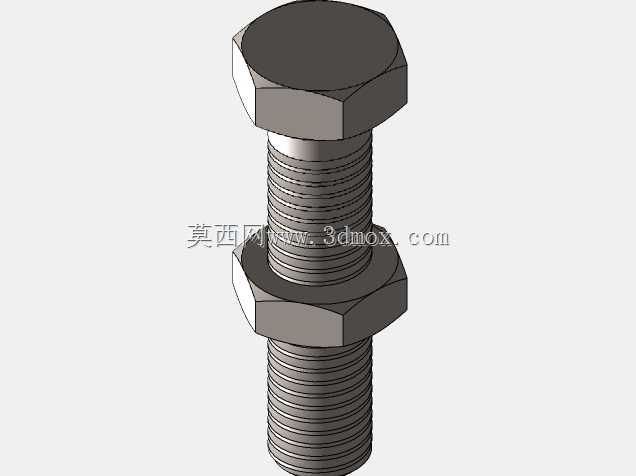

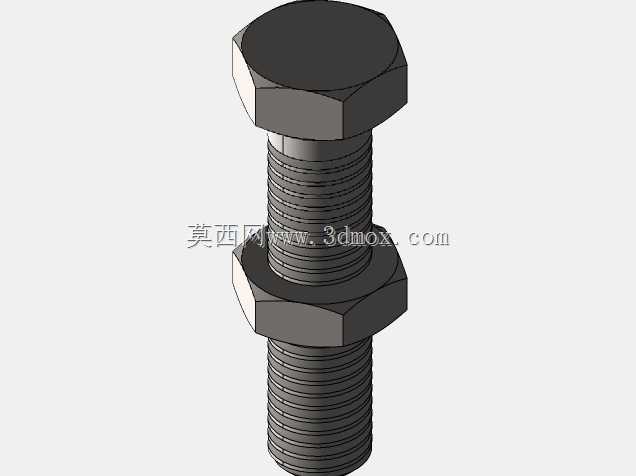

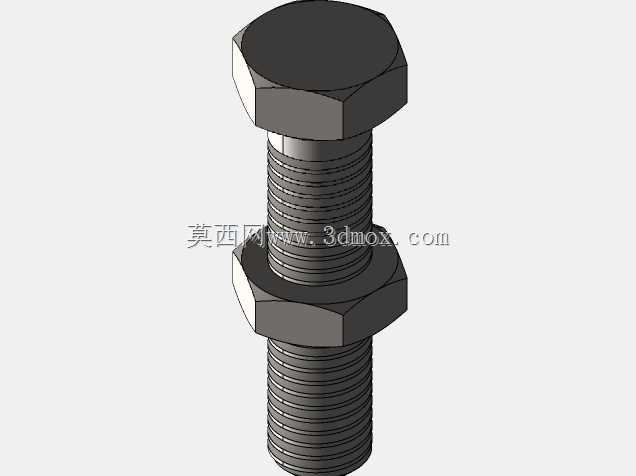

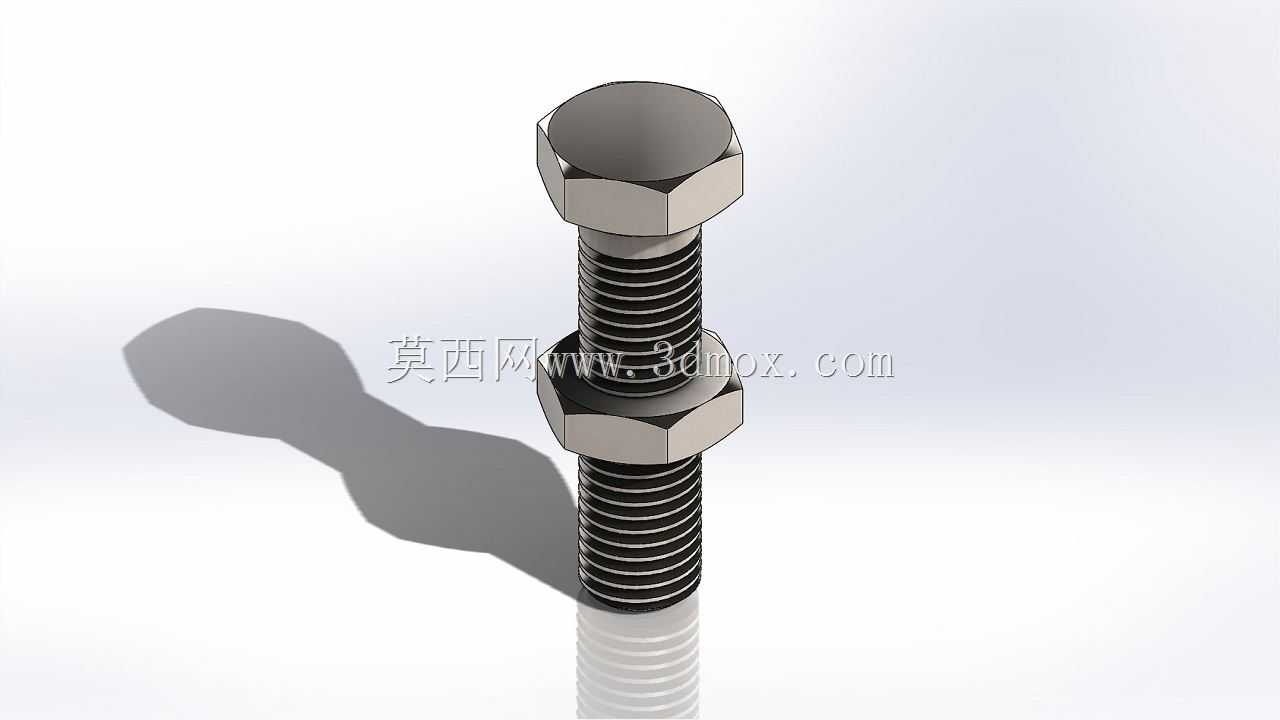

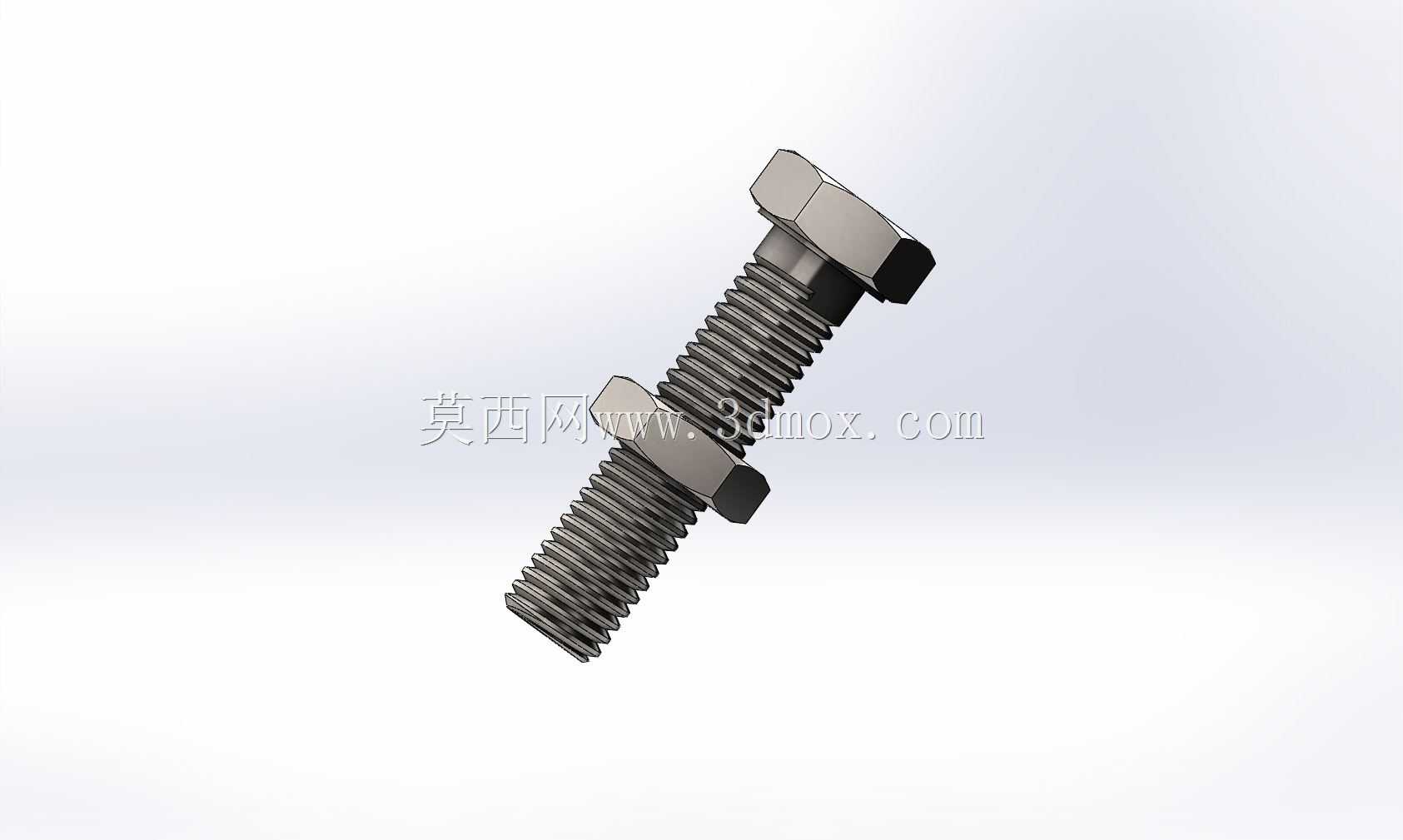

六角头螺栓配六角螺母紧固组件

在各类机械结构的连接场景中，螺纹紧固件是应用最广泛的基础零件，这套六角头螺栓搭配六角螺母的组合，覆盖了从普通设备机架拼装、钣金壳体固定到工装夹具装夹、传动部件定位等绝大多数可拆卸连接需求。日常做结构设计时，这类紧固件的选型首先要匹配安装边界：螺栓杆部长度需要根据被连接件总厚度预留出2-3个螺距的露出量，避免螺母旋合不足导致连接失效，同时六角头的对边尺寸要适配现场常用扳手的操作空间，狭窄安装位下还要考虑套筒的回转半径，避免装配时工具与周边结构干涉。设计这套模型时，螺纹部分采用了符合普通米制螺纹的牙型参数，牙侧角、螺距、牙顶间隙都遵循通用紧固螺纹的公差要求，建模时还原了螺纹收尾的不完全牙段，这部分细节很多新手建模时容易忽略，但实际加工中滚丝工序必然会存在收尾过渡段，做装配仿真时如果完全做全牙通长结构，会出现螺母旋入到末端时的干涉报错，不符合真实装配逻辑。螺栓头部与螺母的六角棱边都做了微小的倒角处理，既对应实际生产中的去毛刺工序，也能避免装配时锐边划伤操作人员，同时螺栓头部与杆部的过渡圆角做了合理取值，这个位置是应力集中高发区，圆角过小会在受交变载荷时出现头部断裂的风险，圆角过大则会导致螺栓头无法贴合被连接件表面，出现连接松动的隐患。实际应用中，这套组件可以配合平垫圈、弹簧垫圈使用，平垫圈用于分散被连接件表面的压应力，避免软质材料比如铝合金、工程塑料的连接面被压溃，弹簧垫圈则用于振动工况下提供预紧防松的弹力，在做整机装配建模时，这类标准件不需要单独绘制，直接调用参数化模型即可，只需要根据实际连接厚度调整螺栓杆长，就能快速完成装配约束，大幅提升建模效率。从安装特性来看，六角头的结构可以提供更大的扳手受力面，相比内六角、沉头类螺栓，能承受更大的拧紧力矩，适合需要较大预紧力的连接场景，比如钢结构机架、重型设备底座的固定，而螺母的厚度设计也匹配螺栓的强度等级，避免螺纹滑牙失效。
