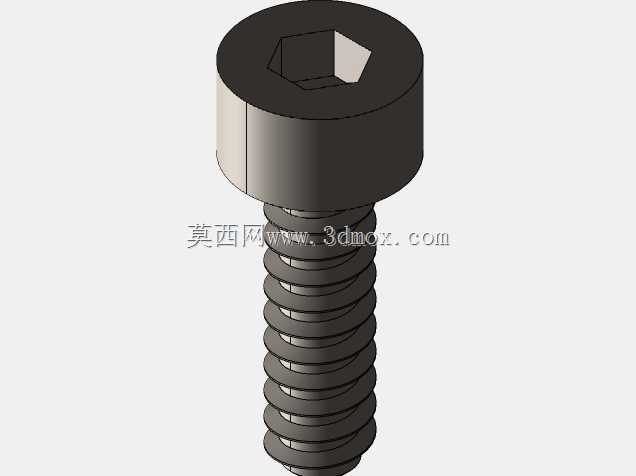

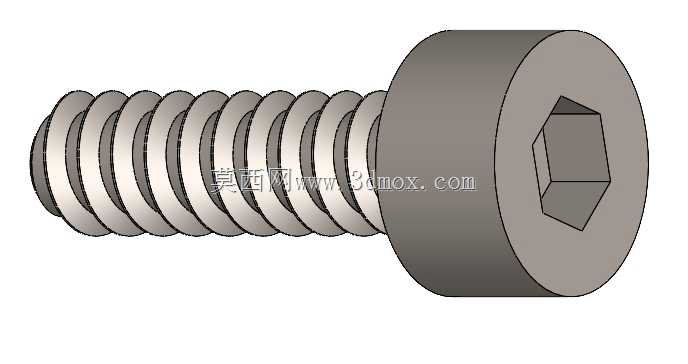

内六角圆柱头自攻螺钉M3规格结构设计

　　这款内六角圆柱头自攻螺钉，在小型机电设备、消费电子结构、精密仪器装配场景中应用十分广泛，尤其是在薄板类零件的快速连接工序里，无需预先攻制内螺纹，依靠自身螺纹牙型在安装底孔内挤压成型匹配的螺纹，大幅缩减装配工序的准备时长，适合小空间内的紧凑装配需求。从结构设计逻辑来看，圆柱头的外形设计可以在安装时提供更大的承压接触面积，相比沉头螺钉，不需要在被连接件表面锪制沉孔，降低了薄板零件的加工难度，同时圆柱头的侧面垂直度控制严格，在自动化送钉装配场景中，能够顺畅通过振动盘的送料轨道，减少卡钉故障的发生概率。头部的内六角驱动结构，相比十字槽、一字槽结构，能够承受更大的拧紧扭矩，装配时不容易出现滑牙、槽口崩损的问题，适合需要一定预紧力的连接场景，

　　同时内六角的驱动深度经过优化，既保证了足够的扳拧接触面积，又不会因为槽深过大削弱头部的结构强度，在拧紧到额定扭矩时，头部不会出现开裂变形的问题。螺纹部分采用自攻牙型设计，牙顶的锋利度经过合理控制，既能够在旋入时顺利切削或挤压被连接件的底孔材料形成啮合螺纹，又不会因为牙型过尖导致螺纹自身的抗剪切强度不足，在铝合金、工程塑料、薄钢板这类常见的被连接材料上，都能形成可靠的螺纹啮合，连接后的抗拔脱强度可以满足常规小型结构的连接需求。尺寸边界上，M3的公称直径适配多数小型结构的连接需求，10mm的公称长度可以覆盖总厚度3mm到8mm的叠层连接件装配，安装时需要预先在被连接件上加工直径2.5mm左右的预制底孔，

　　底孔的深度需要大于螺钉旋入深度2mm以上，避免螺钉旋入到底后硬顶造成螺纹滑牙或者零件变形。头部的外圆直径控制在5.5mm左右，头部高度3mm，安装时需要预留的扳拧空间不小于7mm直径范围，适合在空间受限的结构内部使用，比如小型传感器的安装固定、电控箱内元器件的连接、3D打印结构件的装配等场景，都能看到这类螺钉的应用。在实际选型时，需要根据被连接件的材料硬度调整预制底孔的直径，硬度较高的钢材底孔可以适当放大0.1mm，质地较软的塑料件底孔可以适当缩小0.1mm，保证螺纹啮合的可靠性，同时拧紧扭矩需要控制在0.6N·m到0.8N·m之间，避免扭矩过大导致螺纹滑牙或者头部断裂。
