40系列80x80规格直角铝型材连接角件

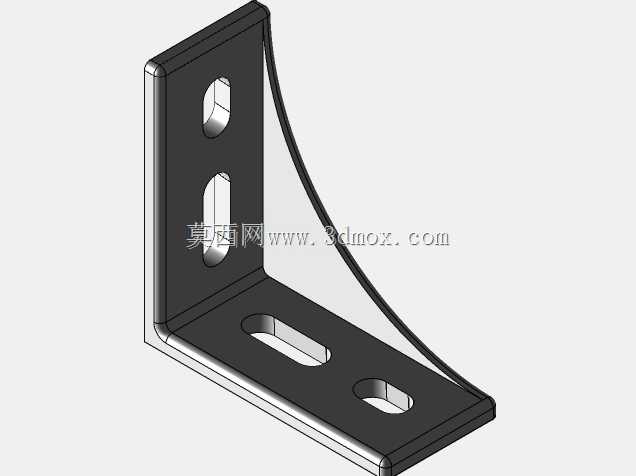

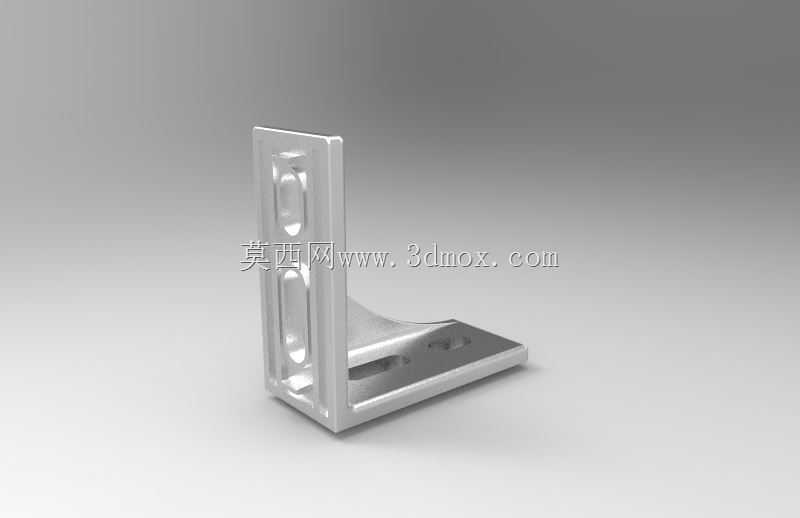

在工业铝型材搭建的各类机架、防护围栏、设备操作台、物料周转架结构中，直角连接部位的刚性直接决定整体框架的抗形变能力与长期使用稳定性，这款适配40系列铝型材的角件，就是针对型材垂直拼接场景开发的专用连接构件。日常产线搭建过程中，很多新手做型材框架时习惯仅用端面攻丝锁螺栓连接，设备运行产生的持续振动很容易让拼接位出现松动偏移，尤其是带悬臂结构、需要承载一定重量的工位架，直角位置长期受交变应力很容易出现接缝开裂的问题，这款角件就是通过在型材拼接的外角位置做包覆式支撑，把两个垂直方向型材的受力从单一的螺栓点受力，分散到角件与型材槽面贴合的面受力上，大幅提升连接位的抗扭、抗弯折性能。从结构设计来看，这款角件采用L型直角结构，两个安装面分别贴合两根垂直拼接铝型材的侧壁，内侧设置的加强筋顺着应力传导方向布置，不会额外占用型材槽内的安装空间，同时能抵消直角位置的应力集中问题，避免角件受重载时出现直角处断裂的情况。安装面上预留的沉头安装孔位置，完全匹配40系列铝型材的槽道中心距，安装时不需要额外在型材上打孔，只需要把配套的T型螺栓提前卡入型材槽道，对准角件的安装孔锁紧螺母即可完成固定，单人就能快速完成装配，后期如果需要调整框架结构，拆卸也不会破坏型材本身的结构。尺寸参数上，这款角件两个安装边的尺寸均为80mm，适配40系列的欧标铝型材使用，安装后角件突出型材表面的厚度经过优化，不会在框架外侧形成突兀的凸起，避免人员过往时被剐蹭，同时足够的接触面积能保证连接强度，不管是做小型设备的机座支撑，还是大型防护围栏的直角加固，都能满足受力要求。实际应用中，这类角件除了常规的框架直角拼接，还可以用在型材框架的地脚支撑位置、型材与板材的垂直固定位置、滑动导轨的端部限位安装位，不需要做复杂的切角加工，就能快速实现垂直方向的刚性连接，相比焊接式的直角连接，不需要做表面焊疤打磨、阳极氧化补色处理，装配效率更高，也不会因为焊接热变形导致型材拼接出现角度偏差。
