紧凑型空气压缩机机身壳体结构设计

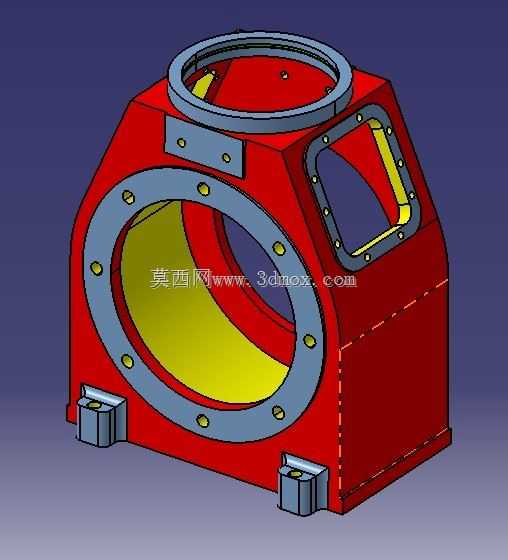

　　在通用工业气动供给场景中，空压机机身是整台压缩设备的核心承载基体，既要容纳压缩核心组件的装配定位，也要承受整机运行过程中的振动载荷、内部气压反作用力，同时兼顾外部管路、附属部件的安装接口预留，其结构合理性直接决定整台空压机的运行稳定性与服役寿命。这款机身结构采用一体化铸造基体搭配加工面镶装法兰的设计思路，主体为箱式承力结构，整体轮廓近似带斜切角的方箱形态，大直径圆形主腔开口位于机身正面，用于装配压缩缸体组件，开口周圈均匀布置螺栓过孔，通过镶装的钢制法兰与缸体端面实现密封连接，法兰与基体之间采用定位止口配合，保证装配同轴度，避免运行过程中因偏心产生的额外磨损。

　　机身顶部设置同规格圆形法兰接口，用于安装驱动端轴承座或者进气过滤组件，接口同样采用止口定位加周圈螺栓紧固的结构，保证连接刚性。机身侧部开设带密封压框的观察检修口，日常维护时无需拆解整机即可观察内部组件运行状态，检修口压框采用多点螺栓紧固，配合密封垫实现腔体的密封要求，避免压缩过程中出现漏气泄压问题。机身底部设置两个带安装孔的支撑脚座，脚座与基体为一体化铸造结构，脚座底面经过铣削加工保证平面度，安装孔为长圆孔设计，允许装配过程中存在一定的位置调整余量，抵消基础安装面的加工误差，降低现场安装的对位难度。从结构设计逻辑来看，这款机身优先考虑了紧凑布局下的刚性平衡，箱式结构的内部腔体做了圆弧过渡处理，避免应力集中，在法兰安装位、支撑脚座等受力集中区域做了局部加厚处理，在保证整体结构强度的前提下尽可能控制壳体壁厚，降低整机自重。腔体内部的流道走向做了平滑过渡设计，减少气流在腔体内部的折返阻力，配合外部预留的冷却接口安装位，能够实现压缩过程中的热量快速导出，避免长期高温运行导致的密封件老化、部件形变问题。

　　在实际安装适配层面，这款机身的所有外接法兰均采用通用标准螺栓孔距，能够适配同功率段的常规压缩组件、驱动组件，不需要额外做转接法兰加工，既可以作为独立空压机的主机壳体集成到固定式供气站中，也可以作为配套气源组件嵌入到工业生产线、工程机械设备的气动系统里，适配车间气动工具供气、设备气动执行件驱动、工业吹扫气源供给等多种场景。设计过程中充分考虑了加工工艺性，基体铸造时的拔模斜度控制在合理范围，所有需要后续机加工的面都预留了统一的加工余量，减少二次装夹的加工工序，法兰镶装结构的设计也降低了铸造缺陷对整机密封性能的影响，即使基体局部存在微小铸造瑕疵，也可以通过镶装法兰的密封面进行补偿，降低铸件报废率。

　　从安装边界来看，机身的整体宽度、高度尺寸控制在紧凑区间，侧部检修口的开启方向预留了足够的操作空间，底部支撑脚的安装孔距适配常规的空压机公用安装底座，不需要单独定制安装支架，现场部署时只需要找平底座后紧固螺栓即可完成主机定位，后续外接管路可以直接对接顶部、侧部的预留接口，减少现场配管的工作量。结构上的圆角过渡处理不仅降低了应力集中风险，也避免了装配、维护过程中尖锐边角带来的操作安全隐患，所有外露的螺栓头都做了沉台设计，避免外部磕碰导致的螺栓变形，方便后续拆解维护。
