双齿轮联动旋转传动机构

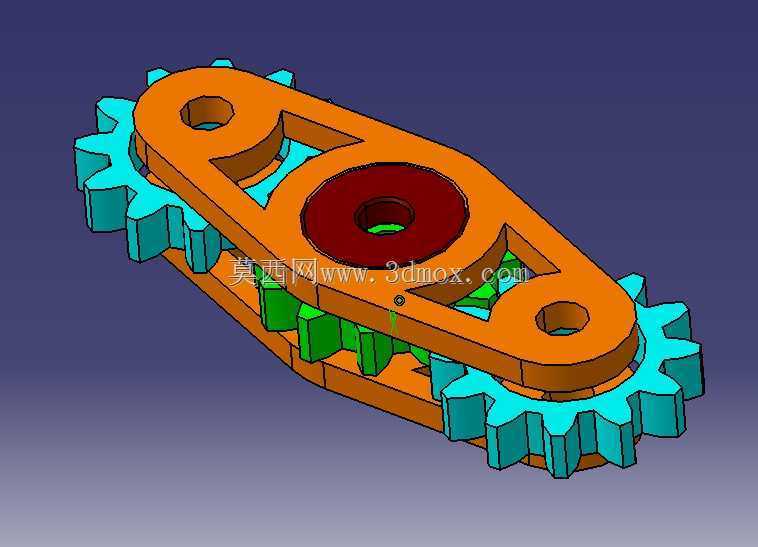

　　这套双齿轮联动旋转传动结构，核心由两个外啮合直齿圆柱齿轮、一体式橙色传动摆臂、中部红色旋转轴盘以及多组绿色限位传动块组成，整体布局紧凑，所有运动构件的配合边界都在三维建模阶段完成了干涉校验，可直接用于运动学原理演示、小型传动装置方案验证以及教学实训场景。从实际装配逻辑来看，两侧齿轮分别布置在摆臂的两端开孔位置，齿轮的齿顶圆、齿根圆与摆臂内侧的避让槽预留了均匀的运动间隙，摆臂上的三个开孔分别对应两端齿轮的安装轴位与中部主轴盘的固定位，开孔周边做了加厚凸台处理，既保证轴孔配合段的结构强度，也避免摆臂在往复摆动过程中出现板面挠曲变形。中部的红色轴盘作为整个机构的旋转基准，盘面与摆臂中部的沉台完全贴合，轴向限位依靠轴肩与端面紧固件完成，

　　旋转时轴盘带动摆臂做定轴回转，摆臂两端的齿轮在随摆臂公转的同时，和固定齿轨或者配对传动齿面形成啮合，实现公转加自转的复合运动，绿色的块状构件嵌入摆臂内侧的卡槽中，作为齿轮轴向定位的挡块，同时承担运动过程中的侧向载荷传递，避免齿轮沿轴方向出现窜动。设计过程中首先确定的是两端齿轮的中心距，中心距尺寸直接匹配两个齿轮的分度圆半径之和，齿侧间隙按照常规低速传动的取值范围预留，既不会因为间隙过大出现传动冲击、回程误差超标的问题，也不会因为间隙过小导致运转卡滞、齿面磨损加剧。摆臂的外形轮廓采用流线型切边设计，在非受力的中部区域开出了大面积的减重镂空槽，在保证摆臂整体抗弯抗扭截面系数满足载荷要求的前提下，尽可能降低了运动构件的整体惯量，

　　让机构启停阶段的动态响应更平稳。安装边界方面，整个机构的轴向厚度由齿轮厚度、摆臂板厚、轴盘厚度以及挡块的堆叠尺寸共同决定，所有外露的运动齿面都和周边固定构件预留了足够的安全距离，不需要额外加装复杂的防护壳体就可以完成台架试运行。这套结构的运动逻辑可以通过运动仿真模块完整复现，给定主轴盘恒定的旋转输入后，两端齿轮的自转转速、摆臂的摆动角度轨迹都可以通过参数化约束实时解算，工程师可以直接调整齿轮模数、齿数、摆臂中心孔间距这些核心参数，快速迭代出适配不同传动比需求的衍生方案，在小型工装回转台、教学演示教具、简易间歇传动装置的开发场景中都有很强的参考价值，建模时所有配合面都保留了统一的基准轴线，后续导出工程图时可以直接标注形位公差与配合精度，不需要额外重构几何特征。
