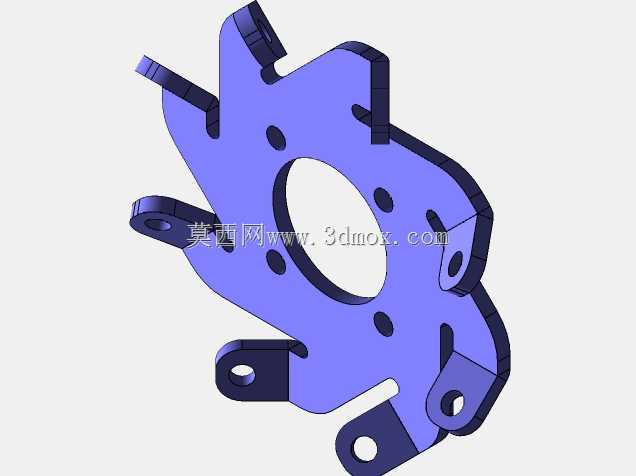

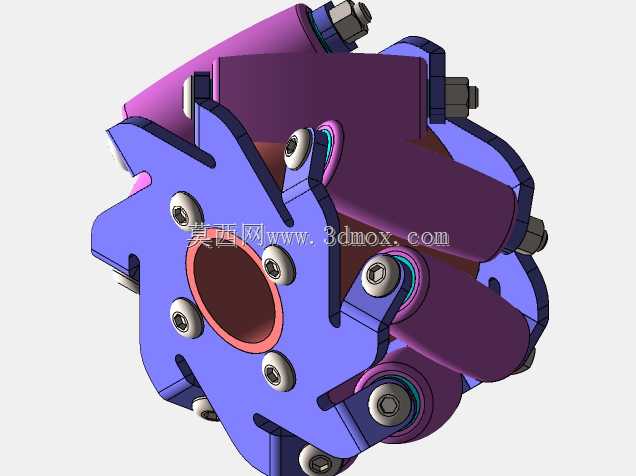

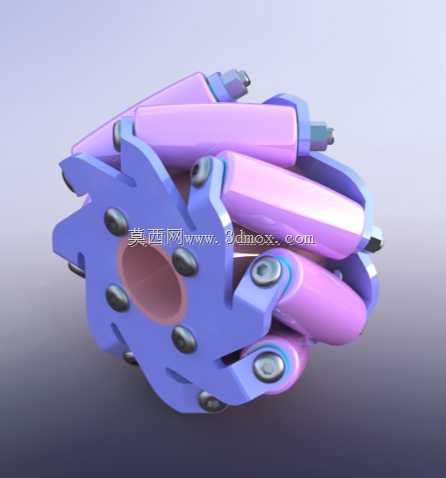

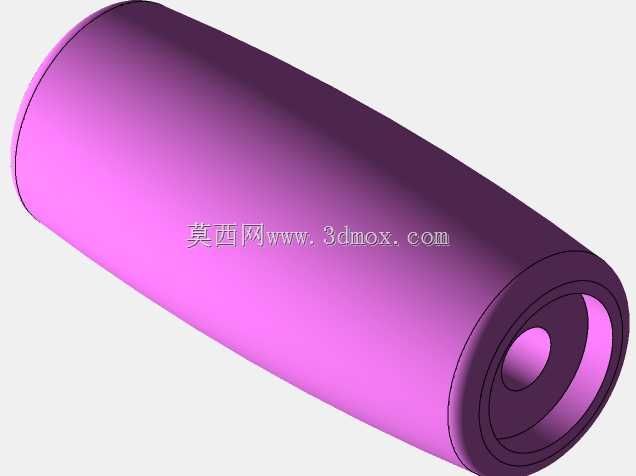

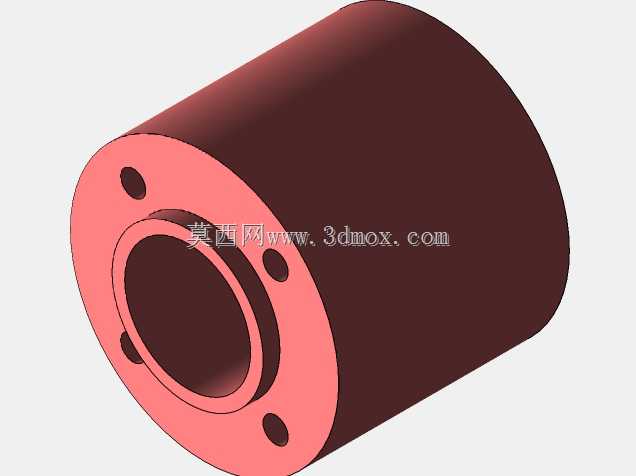

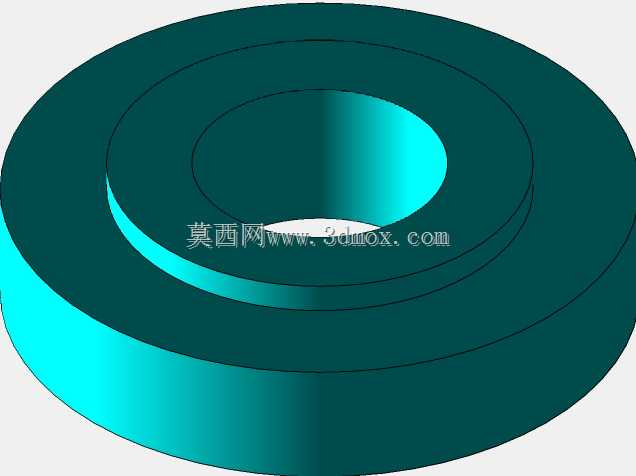

在AGV智能转运、仓储移动机器人、窄空间作业平台的行走机构选型中,麦克纳姆轮的全向移动特性一直是解决小空间转向、横移、斜向行进需求的核心方案,区别于传统差速轮需要预留转弯半径、舵轮转向结构冗余的问题,这类轮组依靠周向分布的斜置辊子,可通过不同轮组的转速差与转向组合,实现整车在二维平面内任意方向的矢量移动,无需额外调整车身朝向。从结构设计逻辑来看,该轮组的核心承载基体为星型轮架,中心设置与驱动轴配合的安装通孔,孔位公差需匹配驱动输出轴的配合等级,保证扭矩传递过程中无旷量,轮架周向均匀分布多个辊子安装座,每个安装座通过销轴与独立的包覆式辊子连接,辊子的轴线与轮组主轴线呈固定夹角,通常为45度布局,这个角度直接决定了轮组分解行进方向力的比例,是影响全向移动精度的核心参数。辊子自身采用外包高摩擦系数耐磨材质的结构,内部设置滚动轴承与销轴配合,保证辊子在接触地面时可自由绕自身轴线转动,避免滑动摩擦带来的行进阻力与轮胎磨损,每个辊子的外轮廓母线经过特殊修型,所有辊子组合后形成的外包络面为完整的圆柱面,保证轮组滚动过程中与地面的接触点始终保持连续,不会出现行进过程中的颠簸与高度差跳动。安装边界方面,这类轮组在整车布置时需要注意单轮的承载能力匹配,通常四个一组对称布置在底盘四角,每个轮组需要独立连接驱动电机与减速机构,安装时需保证所有轮组的安装平面度误差控制在合理范围内,避免单个轮组受力过载导致辊子或轮架变形,同时轮组周边需要预留足够的间隙,避免辊子转动过程中与底盘结构件发生干涉。实际应用场景中,这类轮组特别适合车间内窄通道物料转运、立体仓库货架接驳、精密设备对位移载等对空间利用率要求高的场合,相比传统转向轮结构,可大幅降低作业所需的通道宽度,提升厂房空间的利用率,同时在对位精度要求高的工位,可实现毫米级的微调移动,无需反复进退调整车身位置。设计过程中需要重点校核轮架的结构强度,尤其是安装座与销轴配合的位置,需要承受整车满载时的冲击载荷,同时辊子的材质选择需要匹配使用场景的地面条件,水泥地面、环氧地坪、钢板地面对应的辊子包覆材质硬度与摩擦系数都需要做对应调整,避免出现打滑或者过度磨损的问题。
- 全部评论(0)
- 模板大小 1.16 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
