双座敞篷跑车曲面结构设计方案

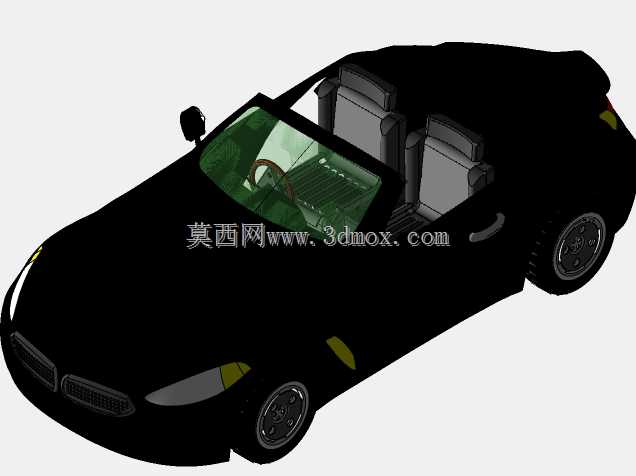

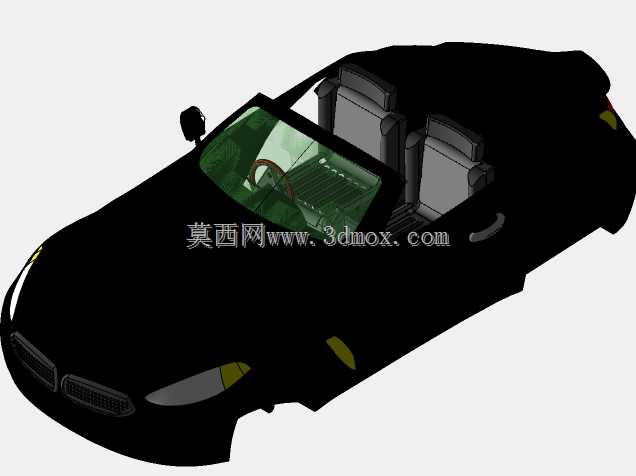

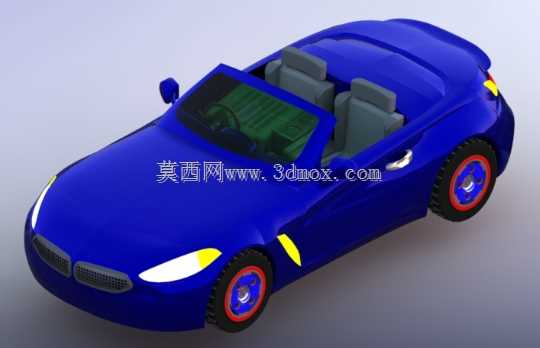

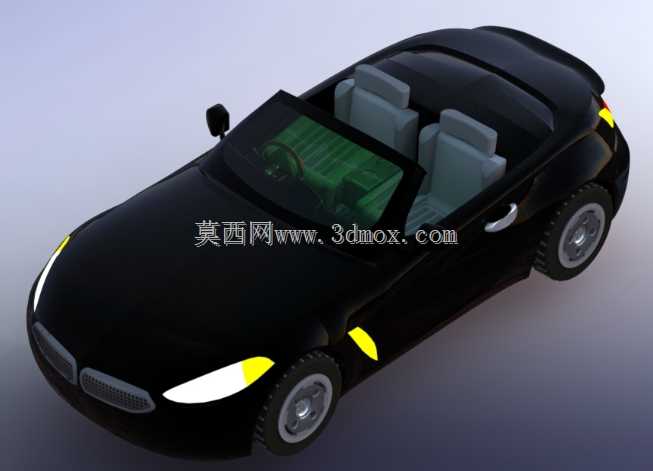

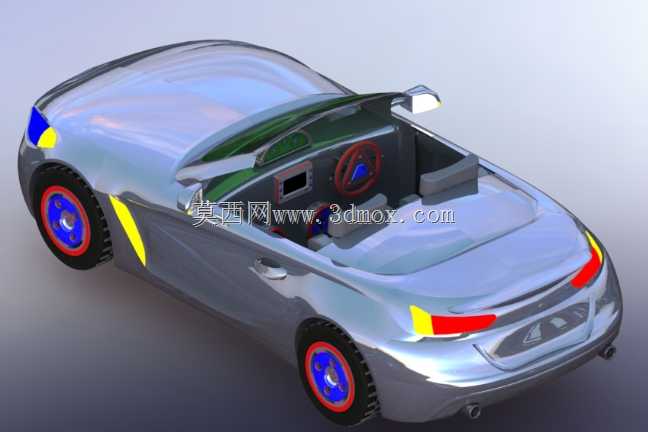

这款双座敞篷乘用车型的结构设计，核心围绕城市休闲出行的场景需求展开，在建模阶段优先梳理了敞篷结构的安装边界与车身曲面的连续性要求。从实际使用场景来看，这类双座敞篷车型主要面向短途休闲驾乘、城市个性化通勤需求，设计过程中首先确定了双座布局的座舱空间边界，预留出座椅安装、方向盘操作、后视镜装配的合理空间，避免曲面建模完成后出现结构干涉问题。车身外曲面采用G2连续的曲面拼接逻辑，前脸部分的灯组安装位、进气格栅轮廓与引擎盖曲面做了顺滑过渡，侧围部分整合了外后视镜安装基座、车门把手的嵌入结构，轮拱位置的曲面弧度充分考虑了轮胎转向时的活动余量，不会出现极限转向时轮胎与轮拱剐蹭的问题。敞篷结构的收纳区域在车尾部分做了曲面下沉处理，既保证了敞篷折叠收纳后的空间需求，也让车尾的溜背线条保持流畅，同时兼顾了尾灯组的安装位布局，灯组轮廓与车尾曲面完全贴合，没有突兀的凸起结构。座舱内部的座椅模型按照人体工程学坐姿做了靠背角度、坐垫深度的比例适配，方向盘位置与仪表台的曲面衔接自然，中控区域的曲面预留了操控部件的安装空间，不会出现后续结构装配时的尺寸冲突。建模过程中对车身分缝线的位置做了隐性处理，车门与侧围、引擎盖与前翼子板的拼接缝隙沿着曲面走势布置，既符合实际生产中的冲压件分件逻辑，也不会破坏车身外观的整体流畅感。轮辋与轮胎的模型按照常规乘用车辆的尺寸比例搭建，轮胎的侧壁厚度、轮辋的辐条结构都做了细节还原，与轮拱的间隙控制在合理范围内，符合实车的装配间隙要求。整个建模过程从基础的轮廓线搭建开始，先确定整车的长宽高比例、轴距轮距参数，再逐步生成各个区域的基础曲面，通过曲面裁剪、拼接、曲率调整逐步完善细节，每一步都校验曲面的光顺度，避免出现曲面褶皱、曲率突变的问题，最终形成的模型既符合外观设计的审美需求，也满足结构装配的工程要求，能够为后续的结构细化、工程出图提供可靠的基础参考。
