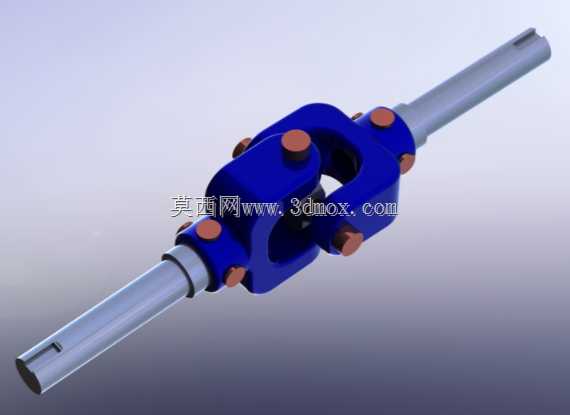

可补偿角位移双轴万向传动接头结构

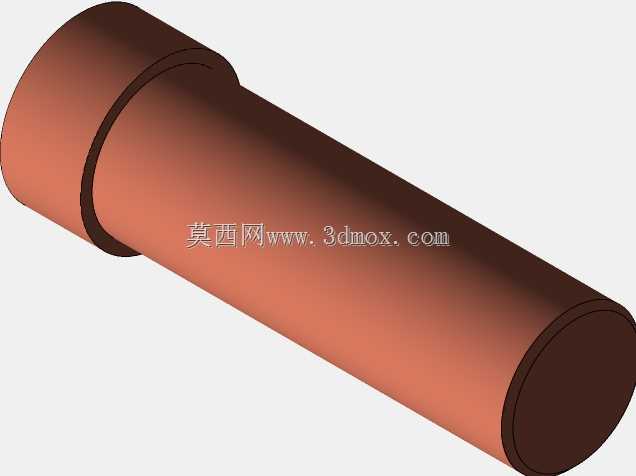

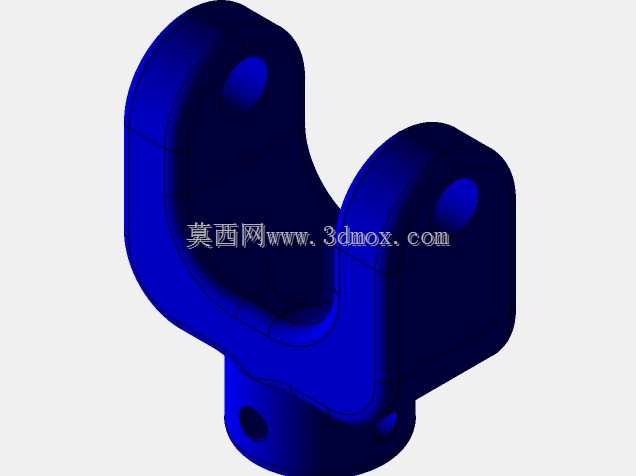

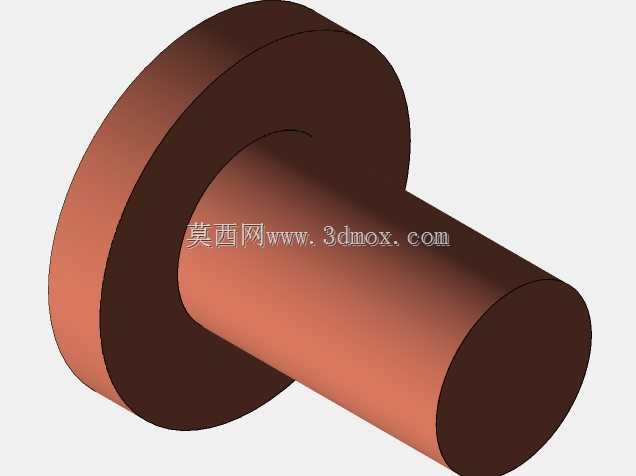

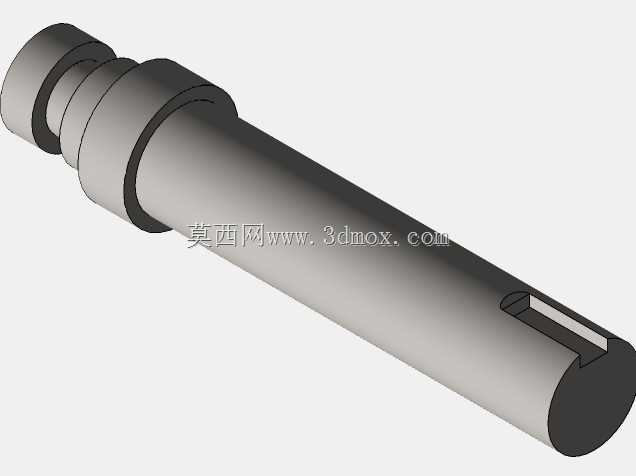

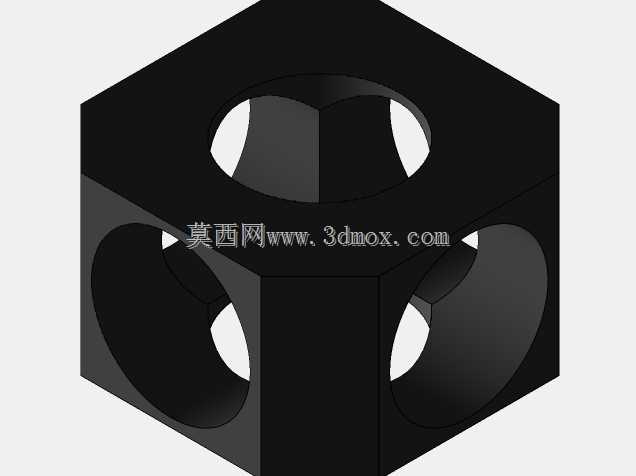

这类万向传动接头常应用在存在轴系对中偏差的传动场景中，比如农用机械的动力输出端、轻型输送设备的长轴传动段、改装车辆的转向操纵连杆组，还有部分小型机床的进给传动链路里，用来解决两根刚性轴无法保证严格同轴、或是工作过程中存在相对角位移的传动问题。和刚性联轴器不同，它不需要两根轴保持高精度对中，允许两轴在一定角度范围内存在偏斜，依然可以稳定传递旋转扭矩，不会因为轴系的安装误差或是工作中的形变出现卡滞、传动失效的问题。从结构上看，这个接头采用分体式叉形架配合圆柱销的铰接结构，两端的轴头预留了键槽安装位，装配时可以通过平键和外接轴实现周向固定，避免扭矩传递过程中出现打滑。中间的十字铰接组件通过四个铜质衬套和两侧叉架配合，既可以保证铰接转动的灵活性，也能降低铰接位置的磨损速率，日常维护时只需要定期在衬套位置加注润滑脂，就能保证长期稳定运行。设计过程中首先要确认的是两端轴径的匹配性，这个结构的轴段直径适配常规中小扭矩传动场景的轴系尺寸，叉架的外部轮廓做了圆弧过渡处理，没有尖锐的凸起结构，避免转动过程中剐蹭周边的设备构件。安装时需要注意，单组万向节存在瞬时传动比波动的特性，如果应用在对传动平稳性要求较高的场景，通常需要成对使用这类接头，并且保证中间轴两端的叉面处于同一平面，同时让主从动轴和中间轴的夹角保持一致，就能抵消单节万向节的转速波动问题。铰接位置的销钉采用过盈配合压入叉架的安装孔，不需要额外的防松零件，结构足够紧凑，整体径向尺寸控制在合理范围，不会占用过多的安装空间，适合在设备内部空间局促的传动位置布置。两端的轴段还设计了定位轴肩，装配时可以直接抵靠外接部件的轴承端面，不需要额外调整轴向定位尺寸，能有效减少现场装配的调整工作量。
