货运驳船船体框架结构三维设计

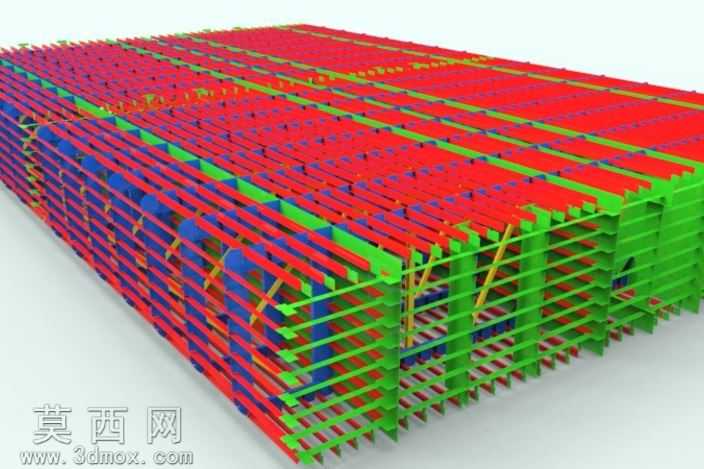

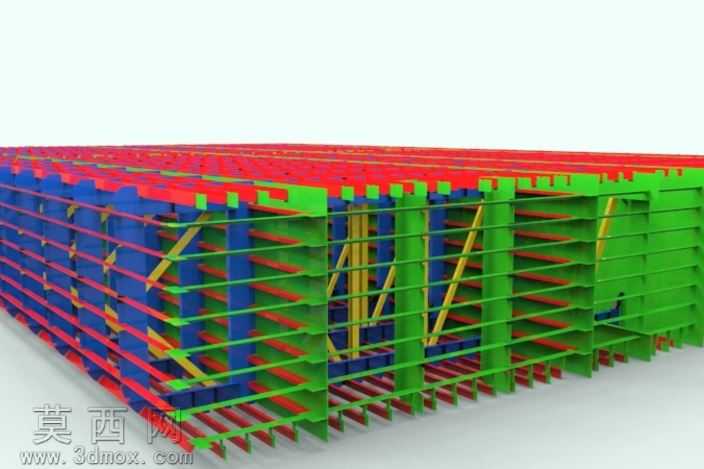

本作品为货运驳船的船体框架结构三维建模成果，建模过程严格遵循内河驳船的结构设计规范，完整还原了驳船主体承载框架的空间排布逻辑。建模阶段采用分层构建的思路，首先依据驳船的长宽比与吃水要求确定主尺度基准，依次搭建纵向主龙骨、横向肋板、垂直桁材的基础线架，确保各构件的空间定位精准，节点对齐无错位。模型中不同功能的构件采用差异化色彩区分，红色构件为甲板面的纵向承载梁与横向分配梁，承担甲板堆载的荷载传递作用；绿色构件为舷侧竖向强框架与横向连接撑杆，保障船体侧向的抗扭与抗挤压性能；蓝色构件为船底纵向龙骨与底部肋板，构成船体的底部承载基座，将整体荷载均匀传递至船体浮力支撑面。建模过程中对所有构件的连接节点做了精细化处理，还原了实际船舶建造中的交叉贯穿、斜撑加固等结构形式，在货舱区域的框架节点处增设了斜向加强筋，模拟实船的局部加强设计，避免应力集中带来的结构失效风险。材质设置上针对不同构件的受力特性匹配对应钢材的材质属性，甲板梁采用高强度船板钢材质参数，舷侧框架采用耐候船用钢参数，底部龙骨采用加厚船用结构钢参数，渲染阶段通过不同色彩的哑光材质区分构件层级，清晰展现框架的空间层次与排布规律，无需剖切即可直观观察到船体内部的框架走向、构件密度与连接方式。整个模型完整呈现了驳船从底部龙骨到甲板承载面的全框架结构体系，准确还原了驳船大平面载货、强框架承载的结构特点，各构件的间距、尺寸比例均符合常规驳船的设计惯例，可用于船舶结构教学、方案展示、初步结构验算等场景，能够直观展现驳船船体框架的传力路径与构造逻辑，帮助观者快速理解钢制驳船的内部结构组成与设计思路。
