管道连接用半夹式抱箍零件结构设计

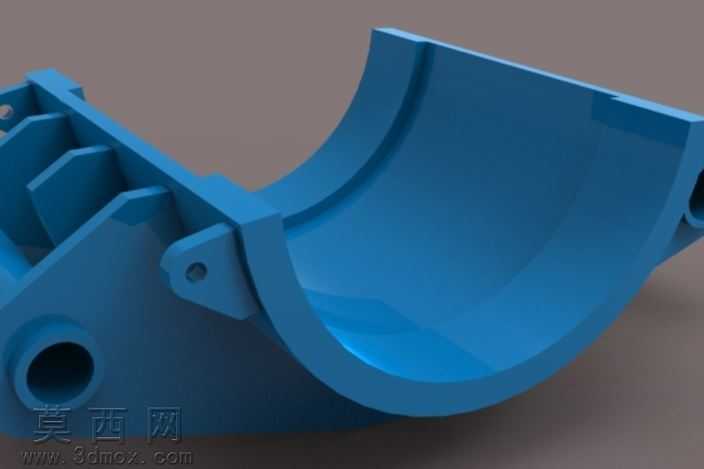

本作品为管道夹持固定用半夹零件，采用三维参数化建模方式完成全结构构建，建模过程中以实际夹持工况的受力需求为核心依据，对零件各部位尺寸进行精准约束。首先构建半夹主体的弧形夹持面基础轮廓，该弧面严格匹配对应规格管道的外径曲率，保证夹持时与管道外壁能够实现均匀面接触，避免局部应力集中造成管道损伤或夹持失效。在半夹的侧部设计有带安装通孔的连接耳座，孔位尺寸与配套紧固件规格完全适配，可实现与另一半夹体的精准对接锁紧，耳座与主体衔接处做了加厚过渡处理，强化连接部位的抗剪切、抗拉伸性能，防止锁紧受力时出现连接部位断裂问题。半夹主体外侧设计有多道平行分布的加强筋结构，筋条沿零件受力方向排布，在不额外增加零件整体壁厚、控制零件重量的前提下，大幅提升半夹主体的结构刚性，避免夹持锁紧时弧形主体出现向外撑开的形变，保证长期使用下的夹持力稳定性。零件端部设计有同轴定位通孔，可配合定位销实现安装时的快速对位，降低现场装配的对位难度。渲染阶段采用哑光工程塑料材质进行效果呈现，对弧面的光影过渡、加强筋的棱角细节、安装孔的内壁质感都做了精细化调整，真实还原零件注塑或铸造成型后的表面质感，清晰展现各结构的衔接关系。设计过程中充分考虑零件的加工工艺性，所有棱角位置均设置了合理的工艺圆角，避免加工或使用过程中出现应力集中开裂问题，各壁厚尺寸保持均匀过渡，适配注塑成型或金属铸造成型的工艺要求，既满足管道夹持固定的功能需求，也兼顾了零件生产加工的可行性与使用耐久性，可应用于流体管路、工业设备管线的固定安装场景，为管线排布提供稳定可靠的夹持支撑。
