三风扇一体式360规格电脑水冷排散热器

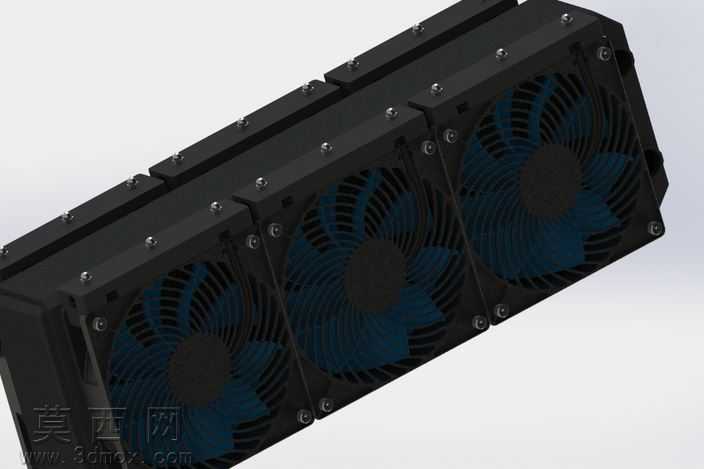

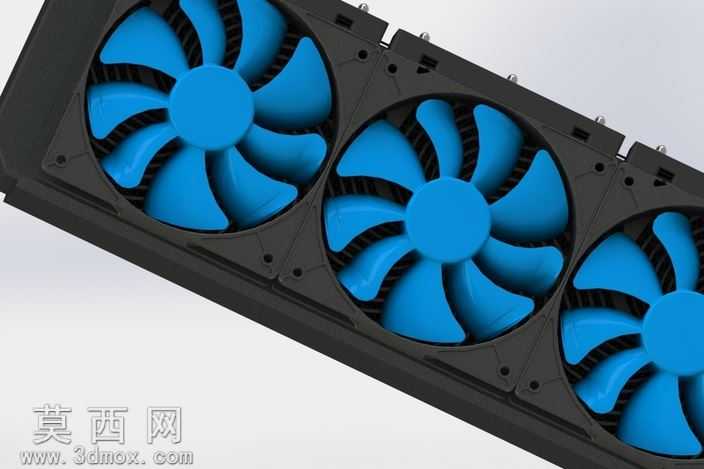

本作品为电脑散热用360规格三风扇水冷排散热器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据120mm标准风扇的安装孔位基准，确定水冷排主体的长宽尺寸为360mm×120mm，匹配三风扇并排安装的布局要求。建模过程中优先完成水冷排主体的壳体结构绘制，对冷排内部的散热鳍片排布、流道分隔结构做了等效简化处理，既保证外观结构的还原度，也控制整体模型的面数在合理区间，避免后续渲染时出现运算卡顿。风扇部分单独完成子装配体建模，每片扇叶采用曲面放样命令生成符合空气动力学的弧形曲面，扇叶边缘做了薄化处理还原真实风扇的注塑结构特征，扇框部分预留了标准的安装卡扣与螺丝孔位，与冷排主体的安装位完全匹配，可实现虚拟装配下的孔位对齐验证。材质渲染阶段，冷排主体外壳赋予哑光黑色ABS塑料材质，调整粗糙度参数还原注塑件的细腻磨砂质感，扇叶部分赋予高饱和度亮蓝色PC塑料材质，添加轻微的半透明质感与表面反光效果，还原市售蓝光风扇的视觉特征，冷排侧边的金属固定螺柱赋予抛光金属材质，与黑色塑料壳体形成材质对比提升真实感。结构设计上还原了冷排侧边的水冷管接头预留位，风扇与冷排之间预留了标准的安装间隙，可模拟真实装机时的减震胶垫安装空间，整体装配关系完全遵循实际硬件的安装逻辑，所有可活动部件保留了合理的装配自由度，可用于电脑机箱散热布局的虚拟验证、硬件装机方案的效果展示。建模过程中对自定义走线的预留空间也做了结构还原，冷排边缘预留了风扇供电线的走线槽位，可匹配不同长度的供电线缆排布需求，整体模型的结构细节覆盖了外观展示、装配验证所需的全部特征，无多余的冗余结构，各部件的倒角、拔模斜度都遵循注塑件的生产工艺要求，还原真实量产硬件的结构特征。
