塑料注射用液压缸三维结构设计

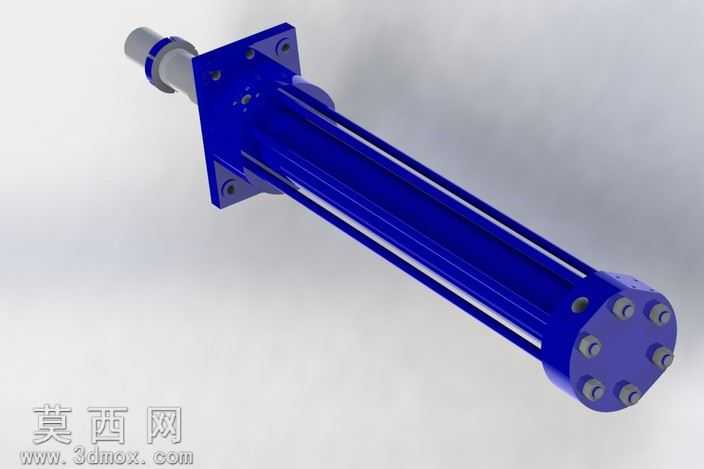

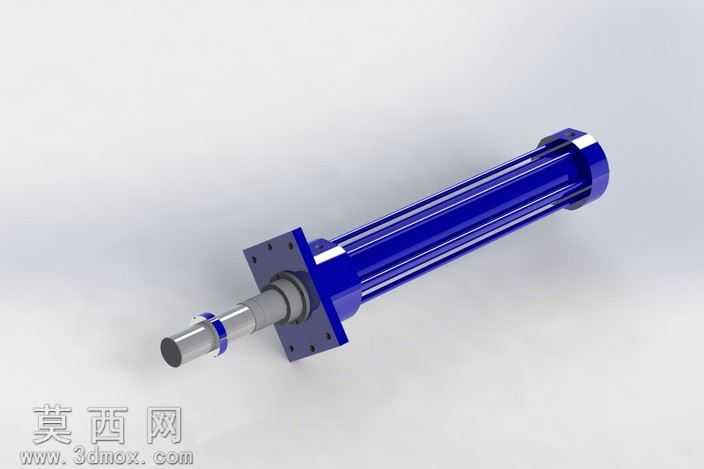

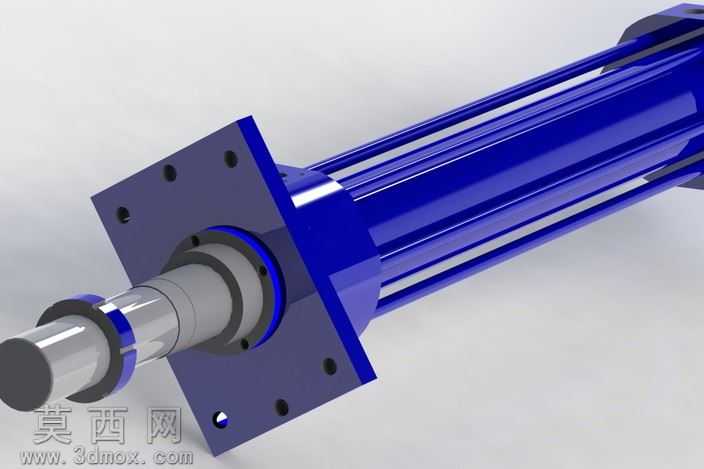

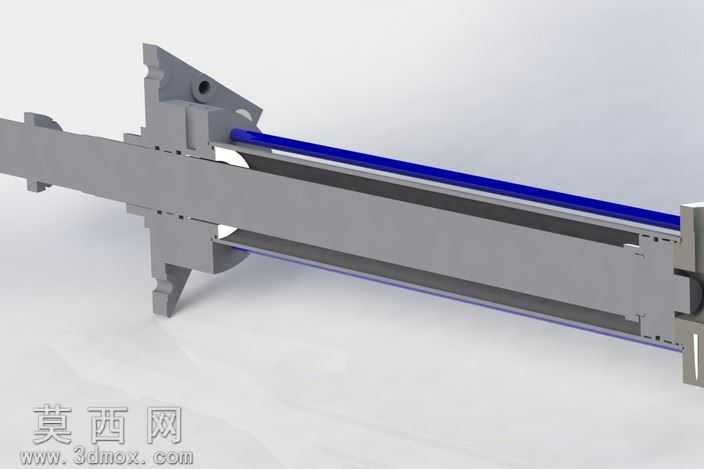

本模型为面向塑料注射工况设计的拉杆式液压缸，建模阶段采用自顶向下的设计思路，首先根据塑料注射工序所需的推挤力、行程参数确定缸筒内径、活塞杆直径、额定工作压力等核心参数，在三维建模软件中依次完成各零部件的参数化建模：首先构建方形法兰安装端的基体特征，通过拉伸、切除命令完成法兰上安装螺栓孔的阵列布局，保证安装孔的位置度符合通用液压元件安装规范；缸筒部分采用薄壁圆筒特征建模，内壁与活塞配合的面严格设定同轴度公差，外壁做光滑过渡处理避免应力集中；活塞杆部分采用阶梯轴结构，依次完成轴肩、密封槽、端部连接螺纹的特征绘制，密封槽的尺寸严格匹配常用橡塑密封件的安装规格，保证往复运动时的密封性能；活塞部分与活塞杆做同轴配合，外圆面开设多道密封环槽，分别适配导向环、动密封、静密封的安装需求；缸盖部分与缸筒采用拉杆连接结构，建模时完成拉杆孔的均匀阵列，同时集成导向套、防尘圈的安装位结构。材质与渲染阶段，为缸筒、法兰、缸盖等承压钢制部件赋予深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数模拟工业液压元件的漆面质感；为活塞杆表面赋予镀硬铬的亮银色金属材质，提高表面反光强度以体现精加工后的高光滑度；为密封件部位赋予黑色橡胶材质，适当降低反光度体现橡塑材质的哑光特性；渲染时采用柔和的工业产品打光方案，添加微弱的环境反射效果，清晰展现各部件的结构层次与装配关系。模型完整还原了液压缸的全装配结构，各零部件间保留了正确的装配约束关系，可直观展示活塞往复运动的动作逻辑，适配塑料注射设备中提供稳定注射推力的使用需求，结构上兼顾了安装便捷性与密封可靠性，符合液压传动元件的设计规范。
