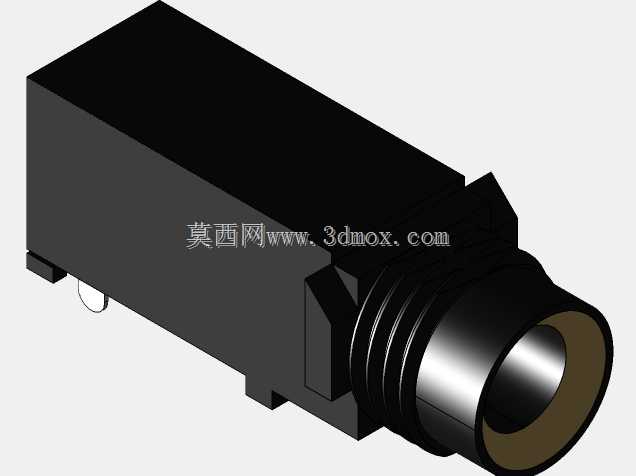

6.35毫米规格卧式音频插孔连接器

这类6.35mm规格的音频插孔，是音频设备领域应用极广的接插部件，常见于专业调音台、功放设备、电声乐器接口、专业音频声卡、舞台音响设备、老式台式音响的耳机或麦克风接入端，承担音频信号的物理连通与传输作用，相比3.5mm音频接口，其接触面积更大、结构强度更高，更适配频繁插拔的专业使用场景，能承受更大的信号传输功率，抗机械拉扯性能也更优。从结构设计来看，这款卧式插孔采用塑壳主体加金属接触套的组合结构，主体为黑色绝缘塑壳，起到固定内部插脚、隔绝相邻引脚信号干扰的作用，前端带螺纹的金属套是插头的接入导向与固定结构，螺纹段可配合面板螺母实现设备面板的锁紧安装，避免插拔过程中插孔整体移位。内部接触弹片采用弹性金属材质，保证插头插入后接触紧密，不会出现信号断连、接触不良的问题，插脚布局兼容市面同规格主流产品的焊盘定义，不管是波峰焊还是手工焊接都能适配，不需要额外调整PCB封装。安装边界上，这款卧式插孔为板载安装设计，主体呈长方体结构，底部带定位柱，在PCB设计时预留对应定位孔即可实现装配前的预固定，防止焊接过程中元件偏移，前端金属套伸出设备面板的长度可通过配套螺母调整，适配不同厚度的设备外壳面板，整体高度控制合理，不会占用过多设备内部的垂直空间，适合紧凑型音频设备的内部布局。设计过程中优先考虑了插拔寿命与接触可靠性，塑壳部分选用耐温绝缘材料，可满足常规波峰焊的温度要求，不会出现焊接过程中塑壳变形、内部弹片移位的问题，金属外露部分做了防锈处理，长期使用不会因为氧化导致接触电阻升高、信号传输失真。在设备选型时，这类插孔需要匹配对应插头的插入深度，保证插头插入后各接触极对应准确，避免出现声道短路、信号串扰的问题，卧式的安装方向也更适合设备侧置接口的布局，相比立式插孔能减少设备内部的纵深占用，布线时音频信号走线可直接沿PCB表层连接到插孔引脚，减少过孔带来的信号损耗。
