PCB板载SMD桶形直流电源插孔结构

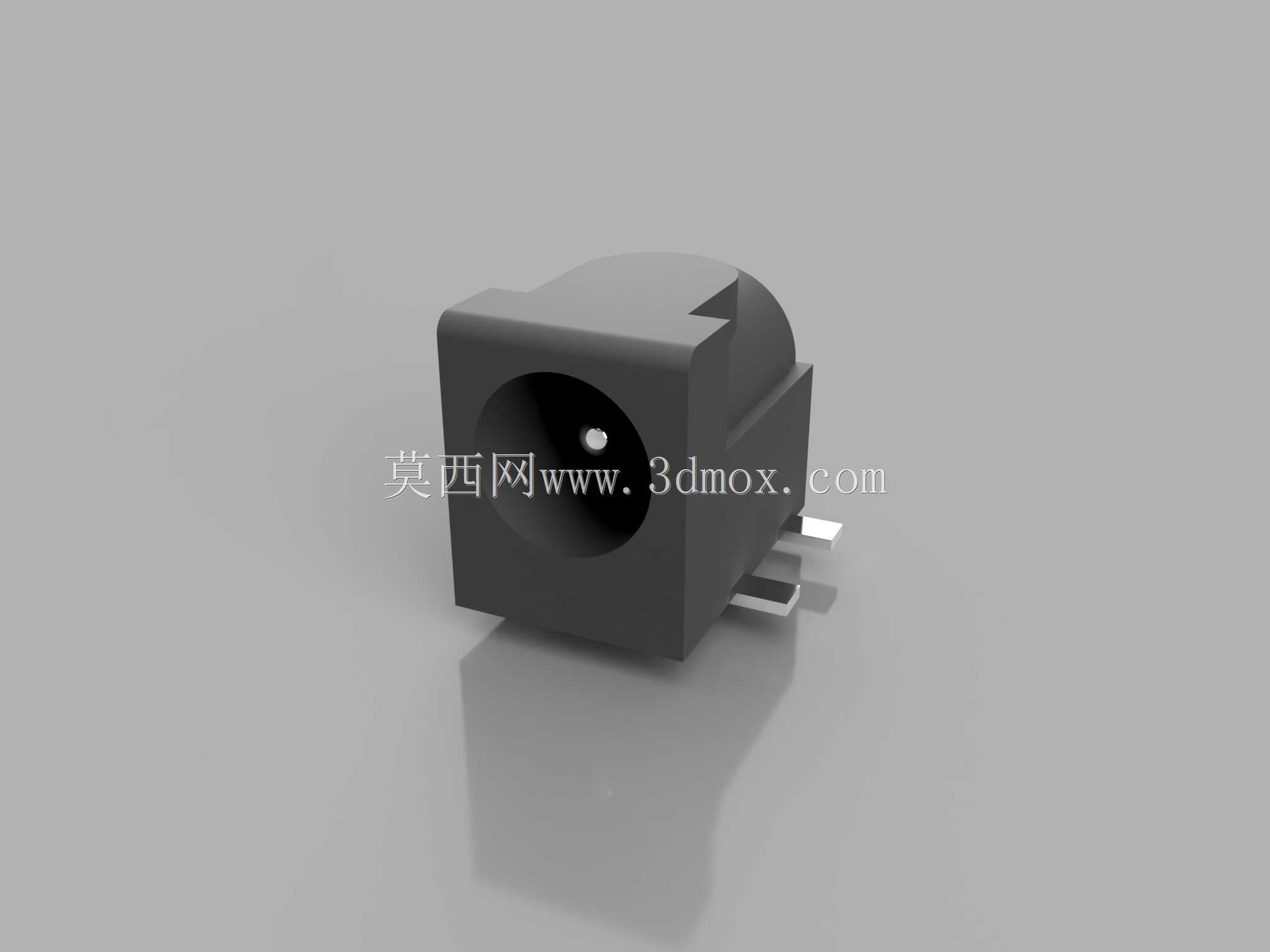

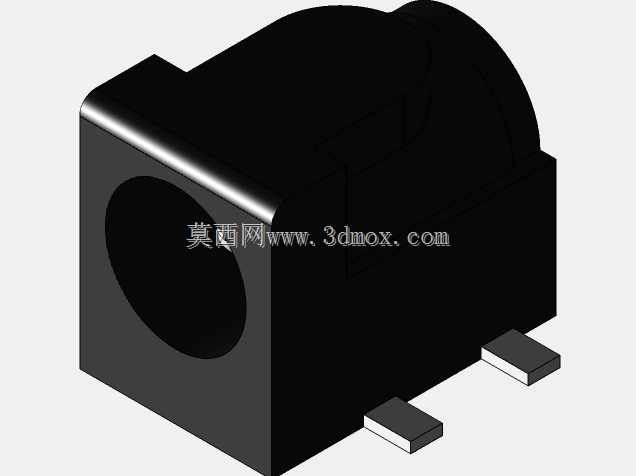

这款贴片式桶形电源插孔，是消费类电子、小型工控板卡直流供电回路里极为常见的板载接插件，日常接触的路由器、小型开发板、桌面外设的直流供电输入口，大多采用这类结构实现外部电源到板内电路的连通。做PCB布局的时候，这类元件的安装边界需要提前留足余量，首先要考虑贴片焊盘的尺寸公差，插孔本体的塑封外壳为方形结构，底部伸出的两个贴片引脚要和PCB焊盘完全对齐，中心插针的同轴度公差控制在0.1mm以内，避免公头插入时出现卡滞、接触不良的问题。设计建模的时候，特意把插孔的内孔接触弹片做了单独的结构拆分，弹片采用带弧度的铜质结构，公头插入后能依靠金属弹性保持恒定接触压力，不会因为设备轻微震动出现供电瞬断的情况。很多新手工程师在布局这类元件的时候，容易忽略插孔周围的禁布区，实际上插孔本体的外侧要留出至少2mm的操作空间，方便用户插拔电源插头的时候不会和周边的电容、电阻等低矮元件产生干涉，同时贴片引脚的走线要尽量加宽，大电流供电场景下还要在引脚位置增加露铜敷锡，提升载流能力。从结构特性来看，这款SMD封装的桶形插孔不需要在PCB上开额外的安装通孔，回流焊阶段就能和其他贴片元件同步完成焊接，相比传统直插式的同规格插孔，能减少一道波峰焊工序，也避免了直插引脚过孔占用PCB背面布线空间的问题。建模过程中对插孔的插入深度做了精准还原，公头插入的有效深度控制在标准范围内，既不会因为插入过深顶坏板内的其他结构，也不会因为插入太浅导致接触面积不足、通电时发热严重。外壳的塑封部分做了边角倒角处理，贴片生产过程中吸嘴取料的时候不会因为尖锐边角出现吸附偏移，提升SMT产线的贴装良率。另外在插孔的定位结构上，本体底部做了微小的定位凸点，和PCB上对应的定位孔配合后，过回流焊的时候不会因为高温锡膏的张力出现元件偏移，保证焊接后位置精度符合设计要求。这类接插件虽然属于板上的小型结构件，但供电回路的可靠性很大程度上取决于这类元件的结构合理性，建模时还原的每一处尺寸细节，都能给后续PCB设计、结构外壳开孔提供精准的参考依据，避免出现外壳开孔和插座位置对不齐、插头插不到位的常见装配问题。
