弯脚色环碳膜电阻三维结构设计

在日常的电路板设计、电子设备装调场景里，直插弯脚色环电阻是用量极大的基础无源元件，小到消费类电子的控制板，大到工业控制柜的信号调理回路，都能见到这类元件的身影。不同于贴片电阻的表贴安装形式，这款弯脚结构的电阻更适配手工焊接、通孔插装的工艺场景，弯折成型的引脚可以直接适配PCB板上预设的通孔间距，不需要生产环节额外做引脚成型工序，能有效降低小批量试制、维修替换环节的加工成本。

从功能特性上看，这款5%精度等级的电阻覆盖了从1欧姆到4.7兆欧的常用阻值段，色环标识直接印刷在电阻本体的陶瓷基体外层，生产、检验、维修环节都可以直接通过色环读取阻值参数，不需要额外借助测量仪器做初步筛查，能大幅提升产线排查、样机调试的效率。电阻本体采用圆柱形陶瓷基材，外层附着碳膜阻性层，最外层的环氧树脂包封可以耐受常规波峰焊、手工烙铁焊接的温度冲击，不会因为短时高温出现包封开裂、阻值漂移的问题。

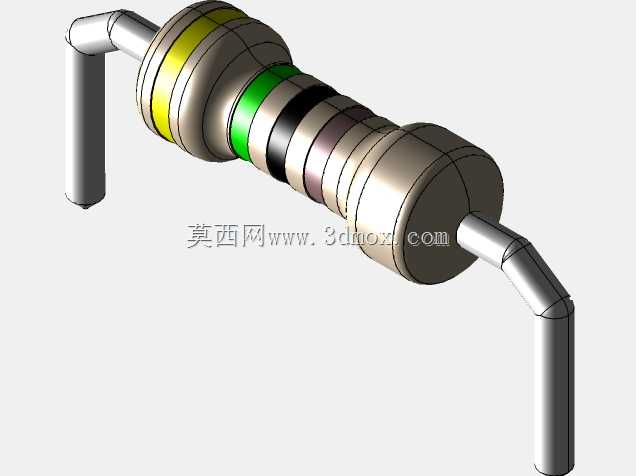

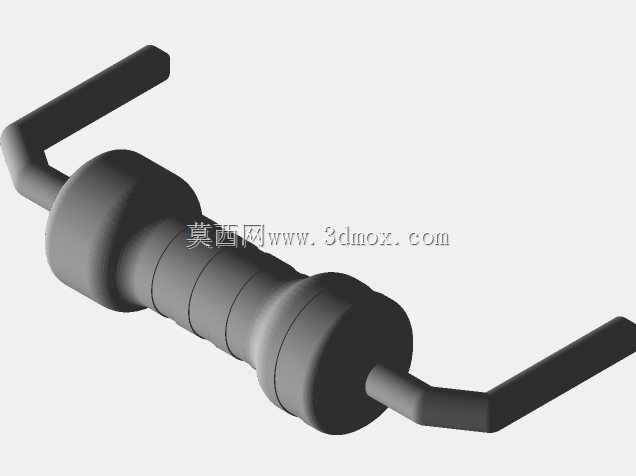

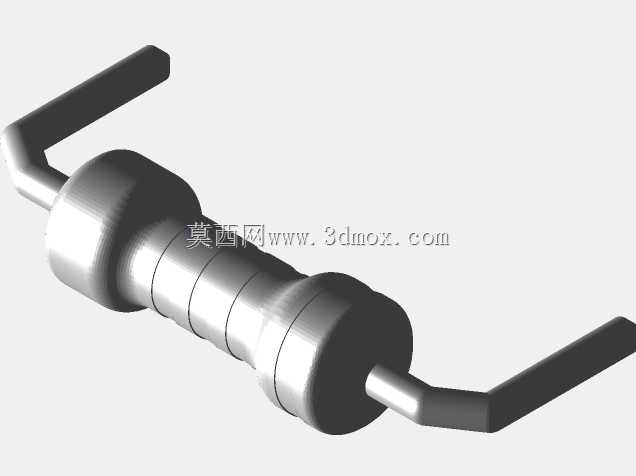

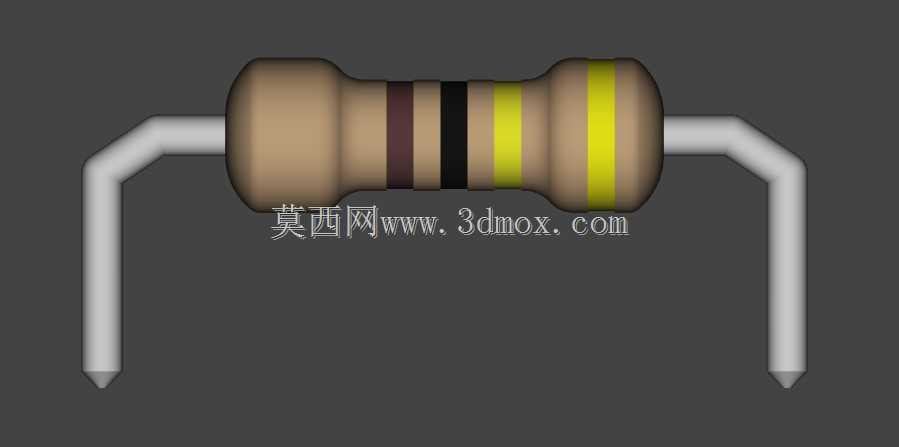

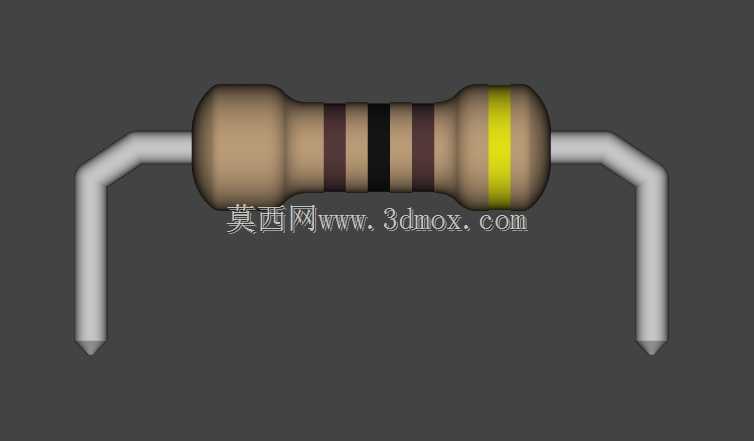

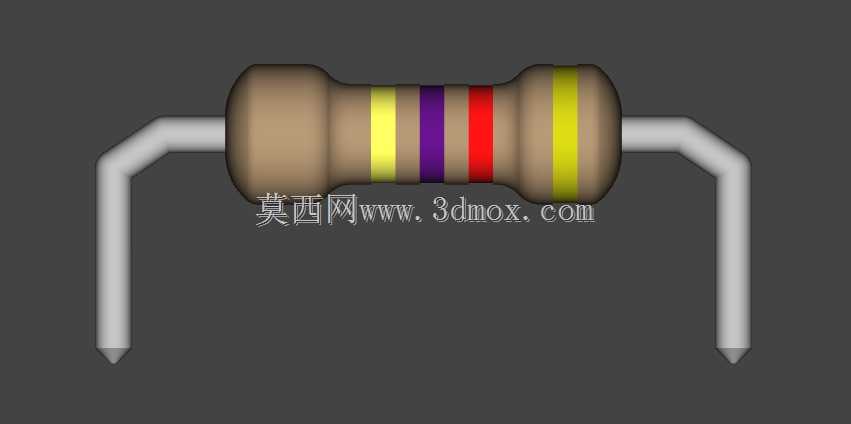

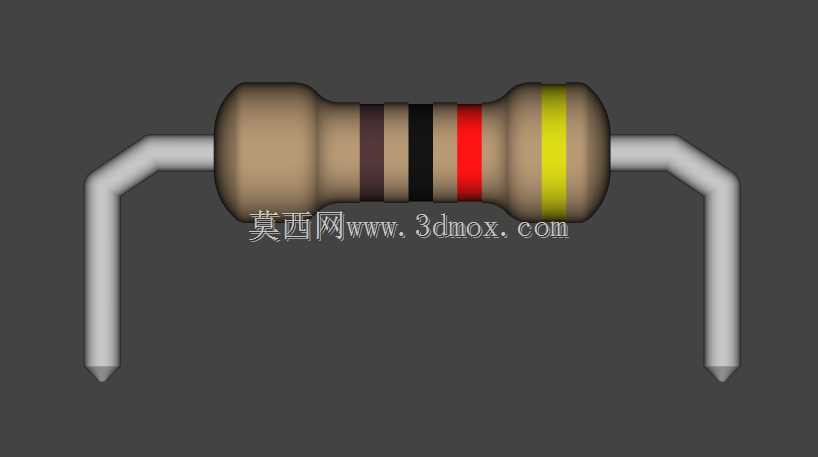

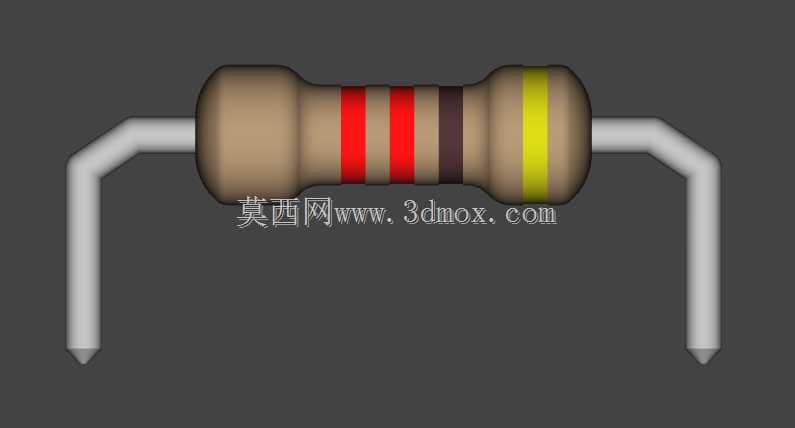

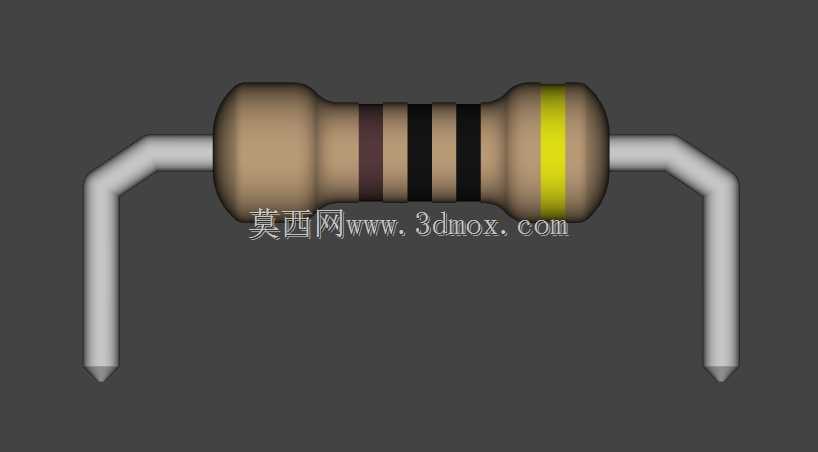

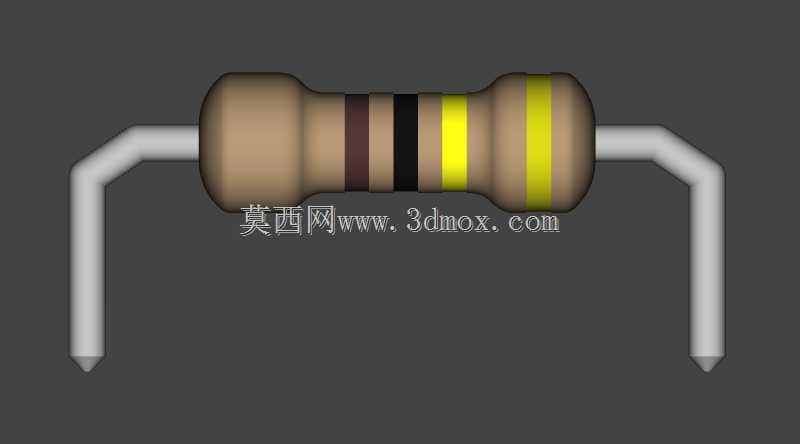

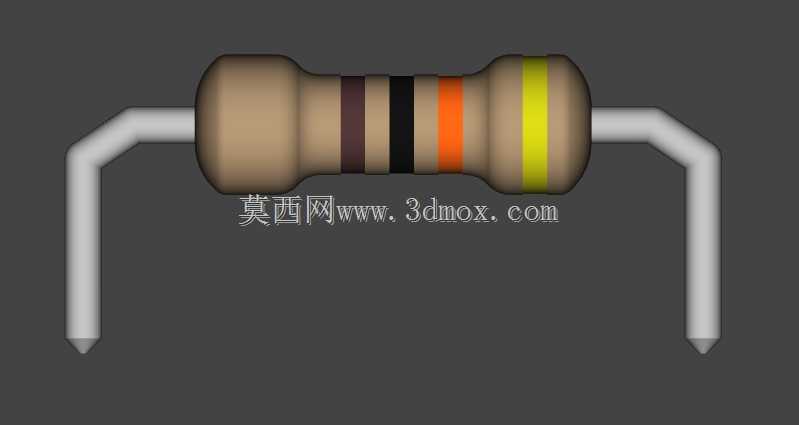

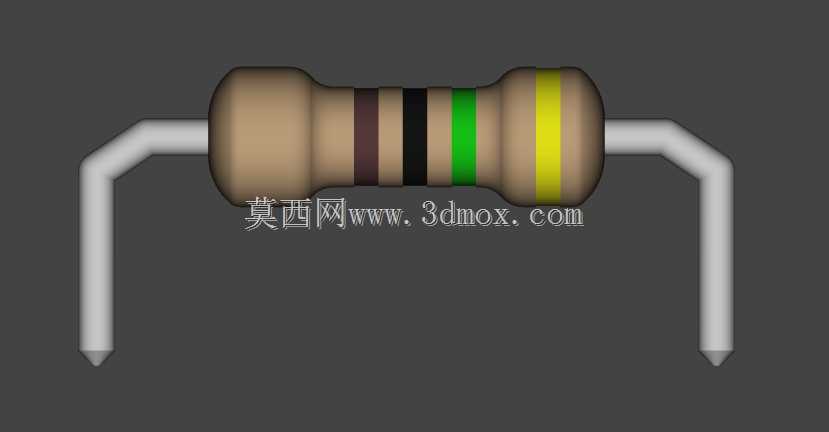

设计这款三维模型的时候，首先要还原的是实际生产中电阻引脚的弯折半径，不能出现直角弯折的结构——实际生产里引脚弯折半径如果过小，很容易出现铜引脚断裂、内部阻性层和引脚连接位置受力脱开的问题，所以模型里引脚弯折位置做了符合工艺规范的圆弧过渡，和实物的加工成型状态完全匹配。其次是色环的位置排布，按照5%精度电阻的四色环标识规则，靠近引脚端的第一环为阻值第一位有效数字，第二环为第二位有效数字，第三环为倍率环，最靠近电阻另一端的第四环为精度环，模型里的色环间距、宽度都和实物的印刷规范保持一致，不会出现色环错位导致的标识误读问题。

安装边界方面，这款电阻的本体直径、引脚线径都按照行业通用的1/4W碳膜电阻尺寸做还原，引脚弯折后的跨距适配标准2.54mm网格间距的PCB通孔，引脚伸出本体的长度预留了足够的波峰焊吃锡空间，不会因为引脚过短导致焊接虚焊，也不会因为引脚过长导致焊后剪脚工序额外增加工作量。电阻本体和PCB板面的安装高度也符合常规通孔元件的安装间隙要求，既能保证焊接后助焊剂挥发的空间，也不会因为本体贴板过紧导致焊接热量无法散出，损伤PCB基材。在做整机结构布局的时候，设计人员可以直接调用这个模型做干涉检查，确认电阻周边的元件间距、外壳预留空间是否满足装配要求，避免样机生产阶段才发现元件干涉、安装空间不足的问题。
