170孔迷你实验面包板结构设计

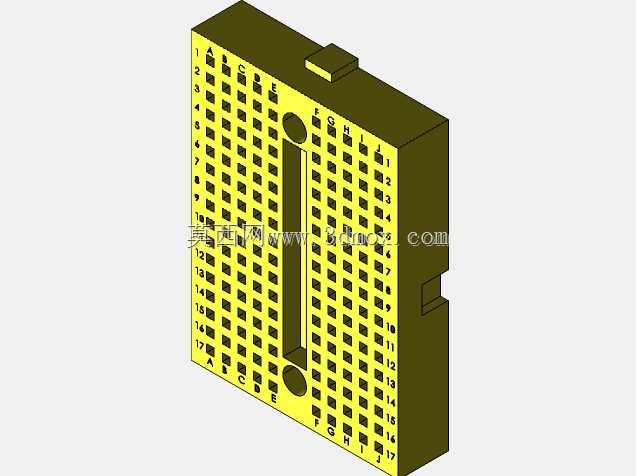

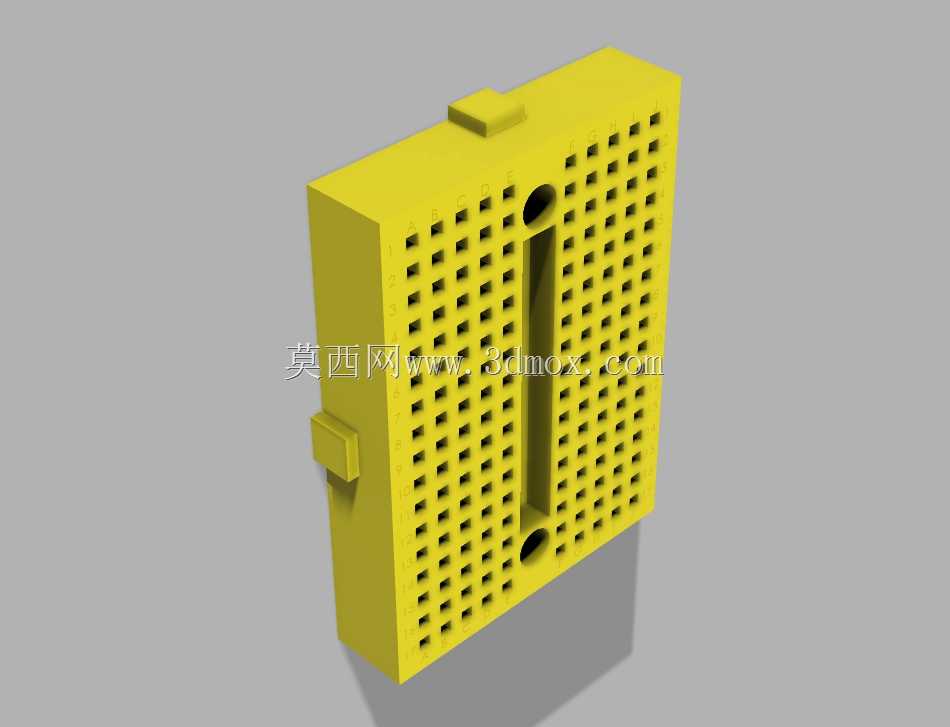

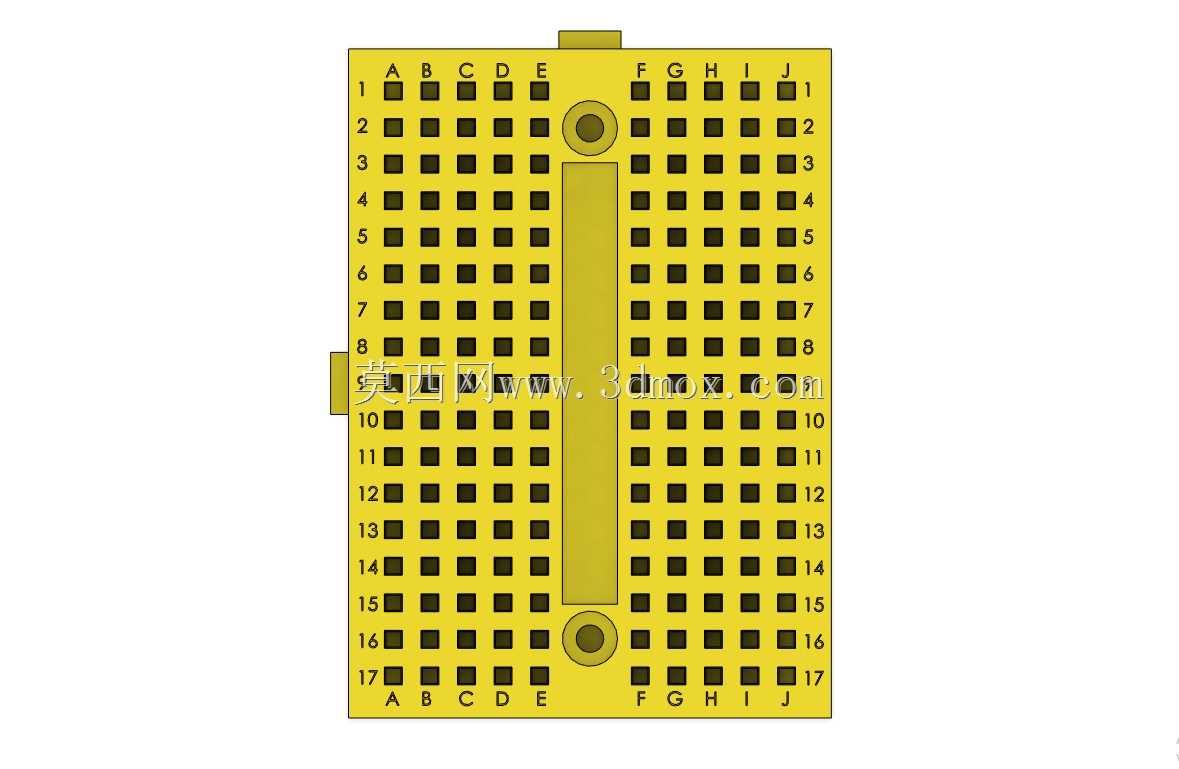

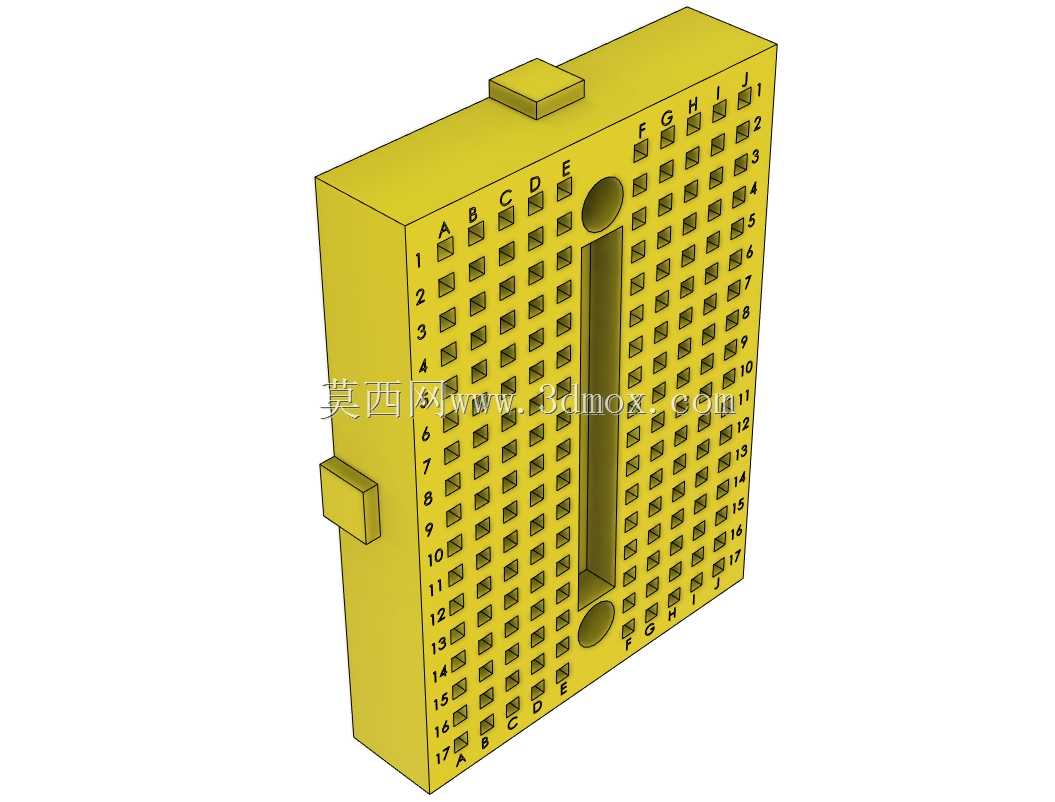

这款170点位的迷你免焊面包板，是电子电路验证、学生实训、原型开发场景里的基础工装配件，日常做小功率信号电路搭试、传感器模块功能验证、单片机最小系统调试时，不用焊接就能快速完成线路连接，能大幅缩短前期方案验证的周期，避免反复焊接拆改损坏元器件引脚。从结构设计来看，整体采用长方体紧凑布局，板面按行列排布导电插孔，横向与纵向的插孔内部通过弹性导电夹片连通，中间预留的分隔槽刚好适配双列直插封装的集成芯片，能让芯片两侧引脚分别接入独立的接线区域，避免引脚误连短路。板面的行列标识采用凹印字符，长期插拔使用也不会磨损失效，上下两端的圆形定位孔既可以配合铜柱完成多块面包板的拼接扩展，也能用于将板体固定在实训台或者设备外壳的安装位上，侧边的卡扣结构可以和同规格面包板实现无配件拼接，扩展成更大的接线区域满足多模块电路的搭试需求。设计时充分考虑了日常实训的使用习惯，插孔的间距严格遵循2.54mm标准排针间距，能兼容常规直插元器件、杜邦线、公母排针的插接需求，内部导电夹片采用高弹性铜材，多次插拔后仍能保持足够的接触压力，避免接触不良导致的电路信号异常。外壳采用绝缘阻燃的工程塑料材质，表面做了哑光防滑处理，日常手持操作或者固定在台面上时不会轻易滑移，板体的边角做了小圆角过渡，避免尖锐边角划伤操作人员。安装边界上，板体整体厚度控制在常规实训配件的通用尺寸范围内，底部平整无突出结构，不管是用双面胶固定在设备壳体内，还是用螺丝通过定位孔锁装在安装支架上，都不会出现干涉问题，整体尺寸小巧，既可以放在桌面做临时电路测试，也能集成到小型便携式实验设备内部作为永久接线载体。在实际教学场景中，这类迷你面包板因为体积小、点位足够覆盖常规小型实验的接线需求，常被用于中小学电子兴趣班、高职电子类专业的基础实训课程，学生不用掌握焊接技能就能快速完成电路搭建，把更多精力放在电路原理的验证上；在工程师做前期方案打样时，也可以用它快速搭试功能模块，验证电路逻辑是否通顺，确认方案可行后再绘制正式PCB，能有效减少打样迭代的次数，降低开发阶段的物料成本。设计过程中对插孔的插拔力做了反复调校，既不会因为插拔力过松导致杜邦线容易脱落，也不会因为插拔力过大导致元器件引脚弯折或者拔取困难，内部的导电条排布做了错位优化，避免相邻接线点位之间出现绝缘间隙不足导致的漏电问题，板体内部的导电夹片安装槽做了定位筋设计，装配时夹片不会出现偏移，保证每个插孔的接触位置精准，不会出现插针偏位无法接触导电片的问题。
