适配HTD3M同步带的NEMA23步进机L型安装支架

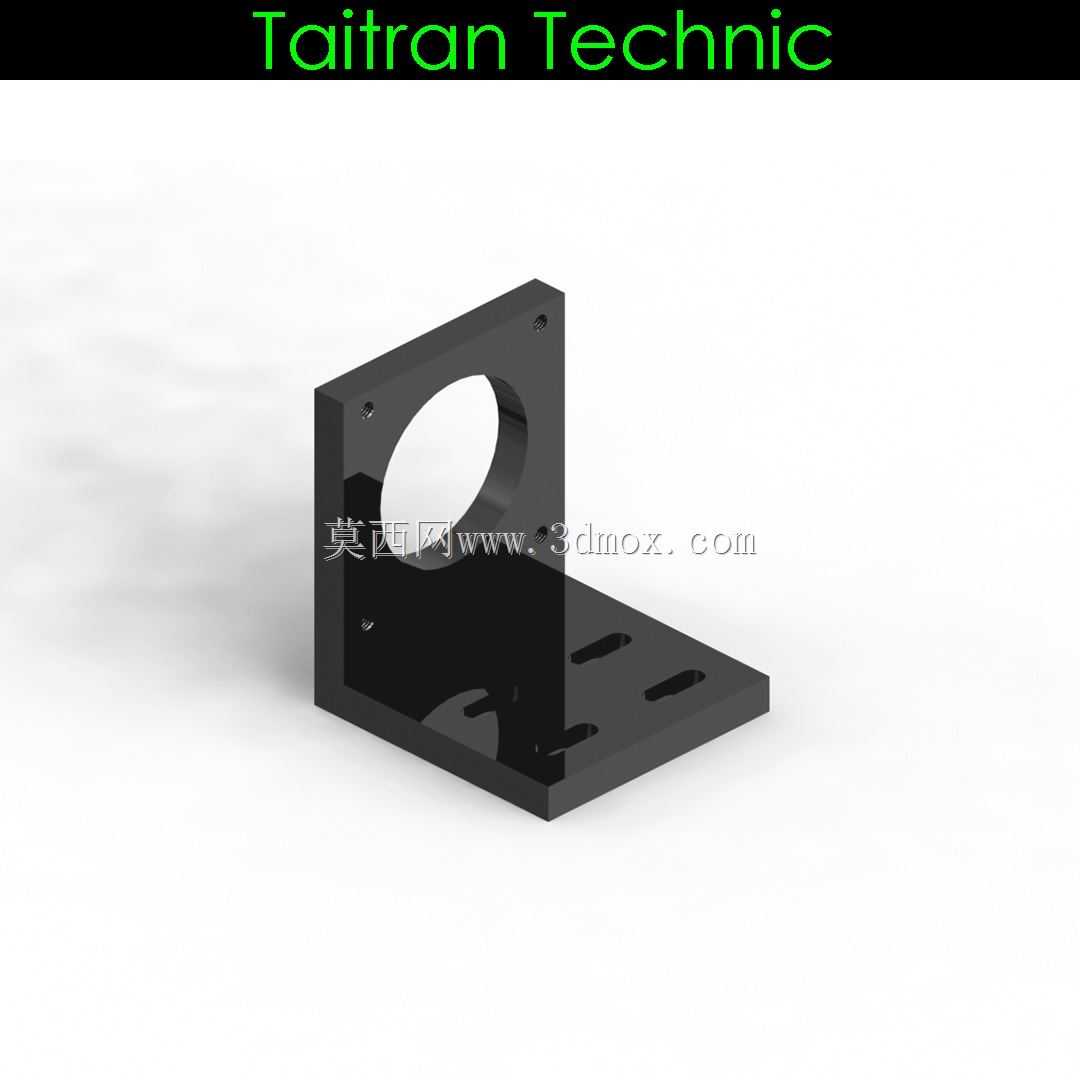

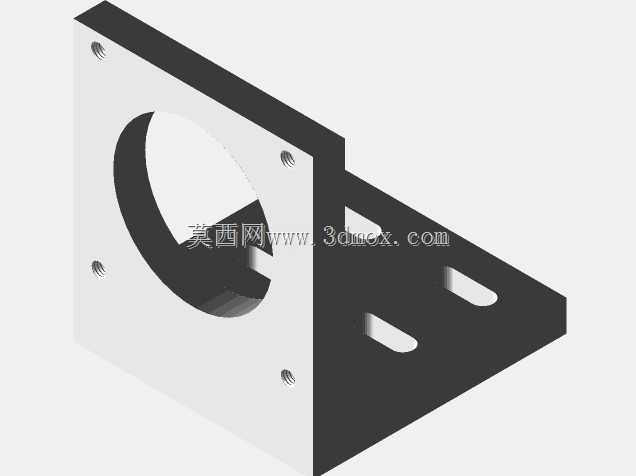

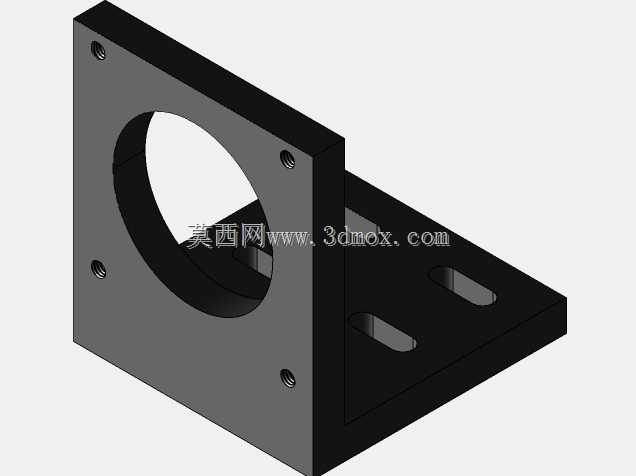

这款L型安装支架是针对NEMA23规格57mm步进电机开发的配套固定构件，核心适配HTD3M正时皮带轮的高扭矩传动场景，可直接替换原有GT2皮带轮配套的低扭矩支架结构，解决中小功率传动系统中电机固定刚性不足、皮带张紧偏移的常见问题。从结构设计来看，支架采用直角一体化弯折构型，竖直立面开设对应NEMA23电机安装孔位的大直径中心过孔，四周预留四个螺纹安装孔，孔位公差严格匹配57步进电机的标准安装距，保证电机输出轴与立面的垂直度，避免电机轴受径向附加力导致轴承磨损加快。水平底座开设多组长条调节槽，槽位方向沿皮带传动张紧方向排布，安装时可沿槽位调整电机整体位置，实现同步带张紧度的快速调节，无需额外加装张紧轮结构，简化设备整体传动布局。材质选用铝合金件，在保证结构刚性的前提下控制整体重量，同时具备不错的抗锈蚀能力，可适配多类工业作业环境。从实际应用场景出发，这类支架可直接用于桌面级3D打印机的X/Y轴传动电机固定，替代原有单薄的钣金支架，提升高速打印过程中电机的稳定性，减少传动抖动带来的打印层纹问题；也可用于小型数控雕刻机、桌面级激光切割机的进给轴电机安装，承受高扭矩进给时的反作用力，避免电机移位导致的加工尺寸偏差。在安装边界上，竖直立面的高度刚好覆盖57步进电机的机身安装端，不会与电机尾部的编码器、散热结构产生干涉；水平底座的安装槽间距适配常用的2020、3030铝型材安装孔距，可直接通过T型螺栓固定在型材框架上，无需额外加工转接板。设计过程中特意对直角衔接处做了加厚处理，避免长期受皮带拉力导致直角部位出现形变，同时在过孔边缘做了倒角处理，安装时不会刮伤电机表面的喷涂层，长条槽的边缘做了沉台设计，螺栓头可完全沉入槽内，保证底座与安装面完全贴合，不会出现安装翘曲的问题。在传动匹配上，支架的安装基准面与电机输出轴的同轴度控制在合理公差范围内，保证配套的HTD3M皮带轮与从动轮处于同一平面，减少皮带跑偏、齿面异常磨损的情况，相比普通通用电机支架，省去了安装时反复校准带轮平面度的步骤，降低组装调试的时间成本。
