奔驰样式车辆后桥带轮毂轮胎总成设计

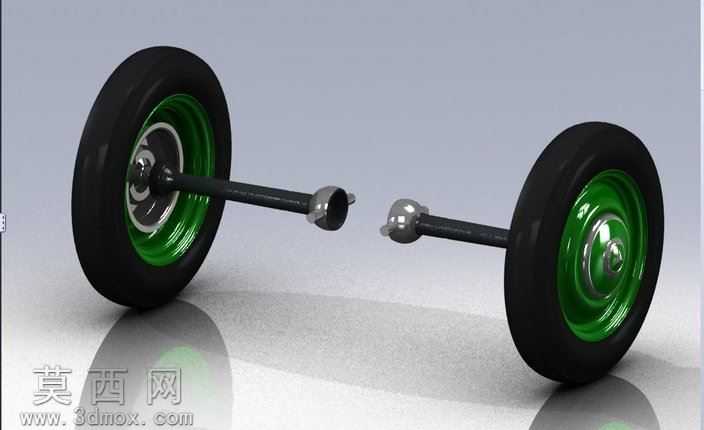

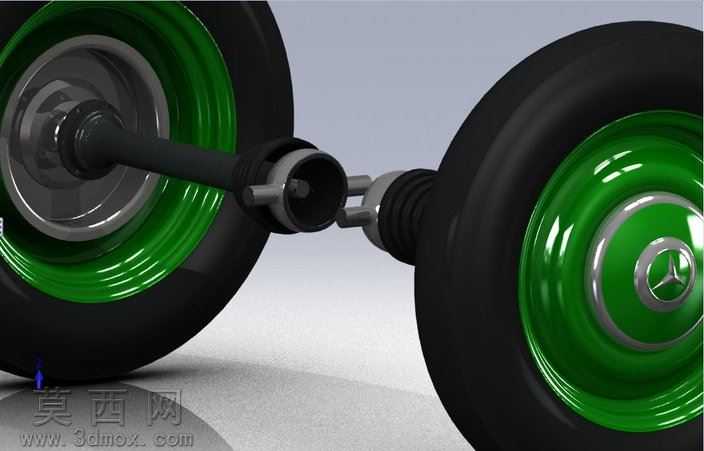

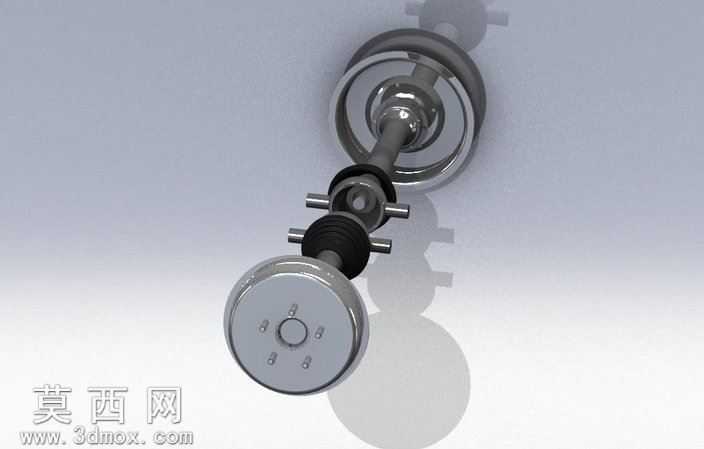

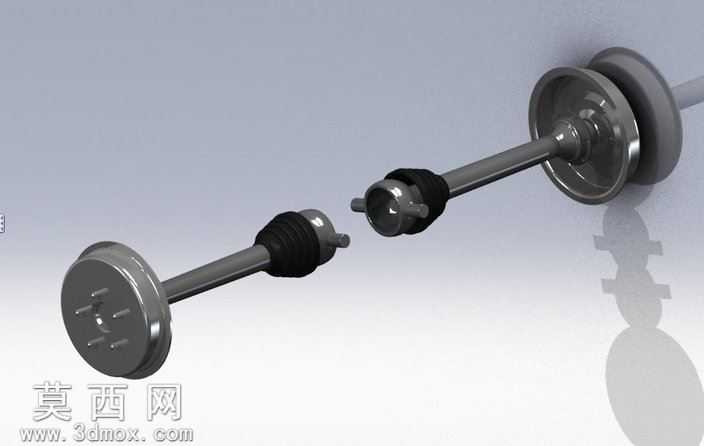

本作品为车辆后桥分段结构的三维建模设计，聚焦170V车型后桥第一分段的结构呈现，建模过程严格遵循机械装配逻辑，完整还原轴管、轴轴与橡胶波纹管密封组件的配合关系。建模阶段以实车后桥的测绘尺寸为基准，先完成核心承力轴件的实体构建，通过拉伸、旋转、倒角等基础特征命令搭建轴管的中空承力结构，精准还原轴端与轮毂连接的定位台阶、密封件安装卡槽等细节结构，确保各部件的装配公差符合车桥设计的行业规范。针对橡胶波纹管密封部件，采用曲面建模与实体加厚结合的方式，还原波纹管的褶皱伸缩结构，准确呈现密封件与轴管、相邻桥体分段的衔接位置，清晰展示该结构阻挡泥沙、润滑脂泄漏的密封功能逻辑。轮毂部分还原了经典奔驰标识的轮毂盖造型，轮辋的曲面弧度、辐条的过渡圆角都经过精细化处理，轮胎部分通过纹理映射还原橡胶胎面的基础质感，同时还原轮胎与轮辋的压合装配关系。渲染阶段采用写实材质方案，金属轴件赋予哑光发黑的金属材质，模拟车桥轴类零件的表面处理效果，轮毂部分采用高光亮面绿色烤漆搭配镀铬装饰圈，还原复古车型轮毂的经典视觉效果，橡胶轮胎与波纹管密封件赋予哑光深黑橡胶材质，通过调整粗糙度参数区分轮胎胎面的磨砂质感与波纹管的半光滑橡胶质感，场景搭建采用简洁的地面投影环境，通过三点布光突出桥体的结构层次，清晰展示各部件的装配位置与连接关系。设计思路上优先还原桥体分段的功能结构，重点突出轴管轴轴的传力路径与波纹管密封的防护作用，省略非核心的冗余细节，让观看者可以快速理解该段后桥的工作原理与装配逻辑，每个部件都保留可编辑的参数化特征，方便后续针对不同车型参数进行调整修改，也可用于车桥结构的教学演示、改装方案的可视化验证场景。
