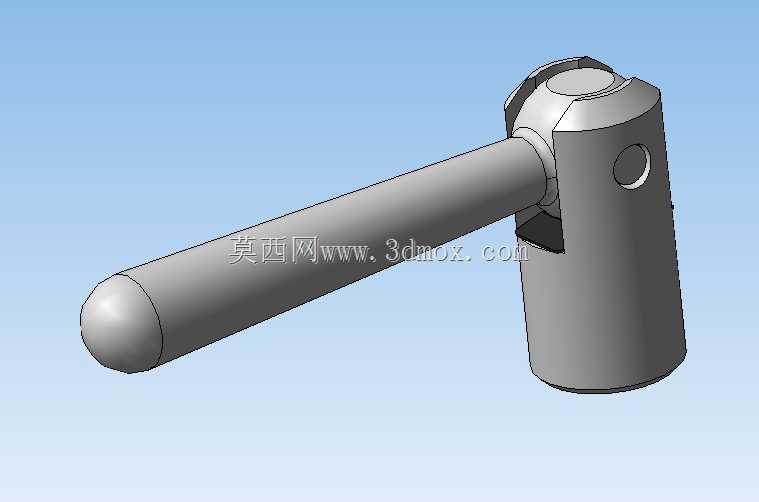

M10带旋转手柄锁紧螺母结构设计

这款带旋转手柄的M10螺纹锁紧件，常应用在工装夹具定位、小型设备行程调节、检测工位快速锁止这类需要频繁手动松紧的场景中，相比普通六角螺母，它不需要额外搭配扳手操作，操作人员直接扳动手柄就能完成锁紧或松脱动作，能大幅减少工位操作的辅助时间，在小批量试制工装、实验室可调支架、轻型输送线挡边定位这类场景里适配性很强。设计上采用分体铰接结构，手柄与螺母主体通过圆柱销实现转动连接，闲置状态下手柄可以绕铰接轴转动贴靠螺母主体，避免突出的杆体剐蹭操作人员或者干涉周边部件运动，锁紧时将手柄扳至与螺母轴线垂直的位置，借助杠杆力臂就能用较小的手部握力达到足够的螺纹锁紧扭矩，不需要施加过大的操作力就能满足常规轻载连接的防松要求。螺母主体部分采用圆柱外形，侧面加工有铰接销安装孔，内螺纹为标准M10公制粗牙螺纹，适配市面上常规的M10全螺纹螺杆、螺柱，不需要定制配套螺纹件，降低配件替换成本。手柄部分做了圆头钝化处理，没有尖锐棱角，长时间操作也不会划伤手部，杆身直径经过受力校核，在常规手动锁紧的受力范围内不会出现弯曲变形，铰接位置的配合间隙控制在合理范围，既保证手柄转动灵活，又不会出现过大旷量导致锁紧时受力偏移。安装时只需要将螺母旋入对应外螺纹件，调整到需要的锁紧位置后扳下手柄即可完成锁止，不需要预留扳手操作的圆周空间，在安装空间局促、周边有其他部件遮挡的位置也能顺利操作，相比翼型螺母，它的力臂更长，同等操作力下能获得更大的锁紧力矩，防松效果更稳定，同时手柄可折叠的特性也让它在安装后整体外廓尺寸更小，不会因为突出的操作部分影响设备整体外观或者造成安全隐患。在结构细节上，铰接孔的位置经过受力优化，避开了螺纹受力的核心截面，不会因为开孔降低螺母主体的结构强度，圆柱销采用过盈配合压入螺母主体的销孔，手柄上的销孔则采用间隙配合，保证手柄转动顺畅的同时不会出现销子脱落的问题，手柄末端的圆弧设计也让操作人员握持时受力更均匀，即使戴劳保手套操作也能稳定发力。
