室内弧形面板小排气扇三维结构设计

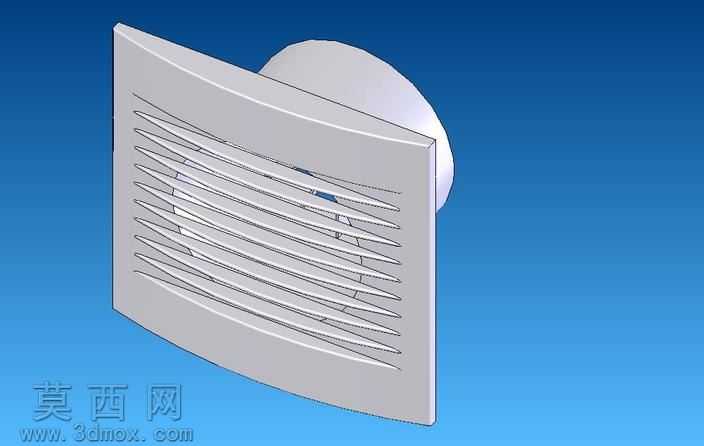

本作品为室内壁挂式小排气扇的三维数字化模型，建模阶段以实际家用排气扇的安装适配需求为核心出发点，首先完成整体安装基准的搭建：考虑到部分室内安装墙面存在弧形过渡的场景，特意将外露面板设计为适配弧面的曲面造型，而非传统的纯平面结构，能够更好贴合弧形墙面或吊顶转角位置，减少安装后的缝隙问题。面板部分的百叶导流结构是建模的重点，每一片百叶都采用流线型弧面设计，在三维软件中通过曲面放样、阵列命令完成均匀排布，既保证了排风时气流可以顺着百叶导向顺畅流出，避免直吹带来的不适感，也能在停机状态下通过百叶的倾斜角度阻挡室外灰尘、飞虫倒灌进入室内。面板与背部的风筒衔接处做了平滑过渡处理，背部的圆形风筒采用标准的适配尺寸，可匹配常规的墙体开孔规格，安装时能够直接嵌入预留孔洞，降低现场施工的适配难度。材质渲染阶段，整体模型采用哑光浅灰白色的硬质塑料材质，还原家用排气扇常用的ABS材质质感，表面做细微的磨砂纹理处理，避免强光下出现刺眼的反光，同时也更贴近日常使用中耐脏、易擦拭的材质特性；百叶边缘做了微小的圆角处理，既避免锐边带来的安全隐患，也让整体造型更显柔和精致。结构设计上充分考虑了家用场景的使用需求，整体造型小巧紧凑，没有多余的突出结构，安装后不会过度占用室内空间，外露面板的弧度与百叶的排布经过多次调整，在保证通风效率的前提下兼顾视觉美观度，可适配卫生间、厨房、小型储物间等多种需要局部排风的室内场景，建模过程中对各个部件的装配间隙做了合理预留，能够直观展示成品的装配关系，也可为同类型小型通风产品的结构优化、外观改型提供三维参考。
