三脚架支撑式摄像平移滑轨结构设计

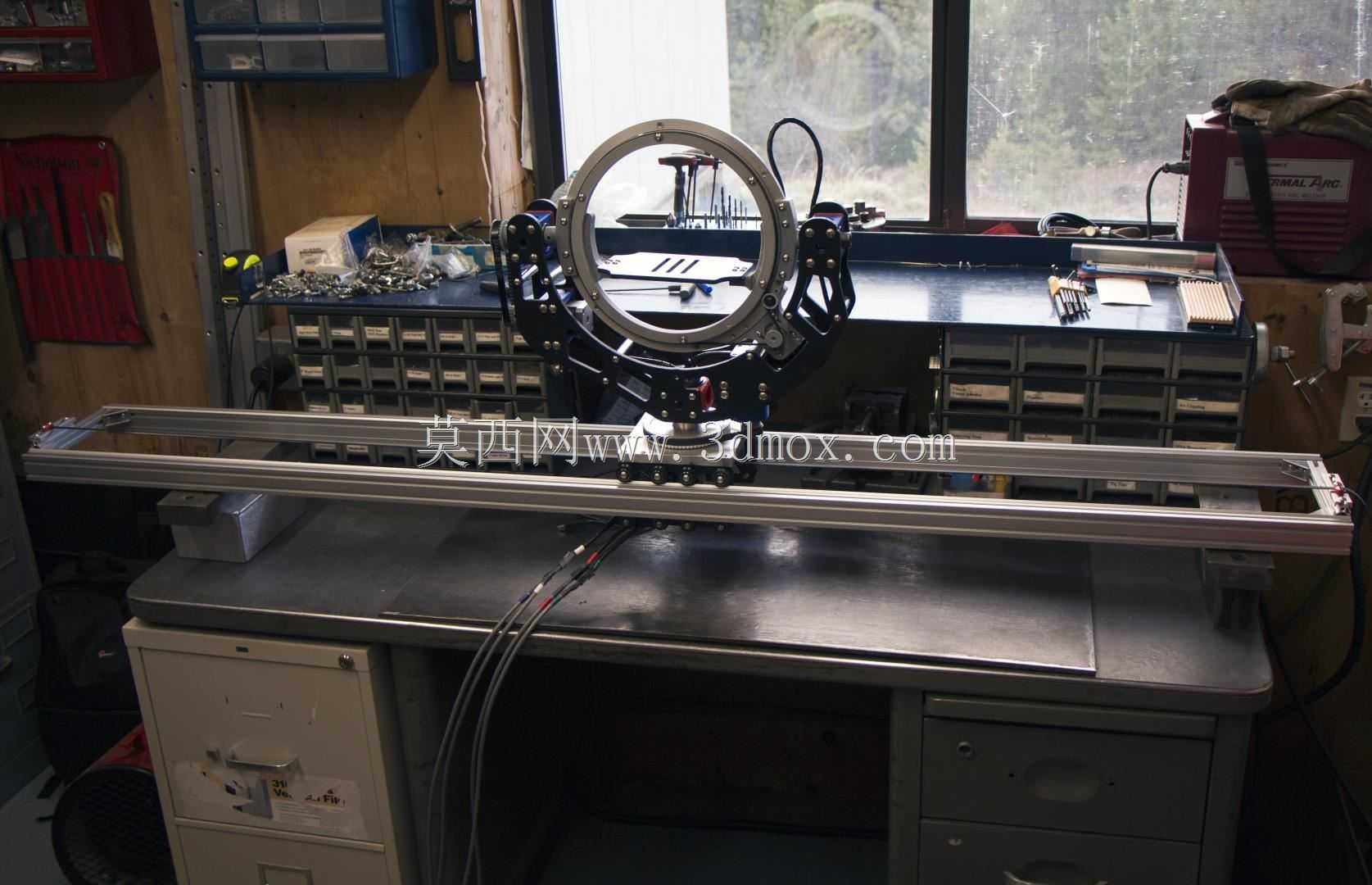

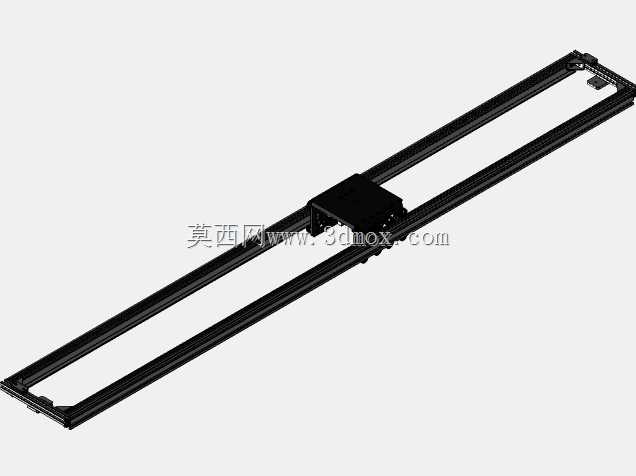

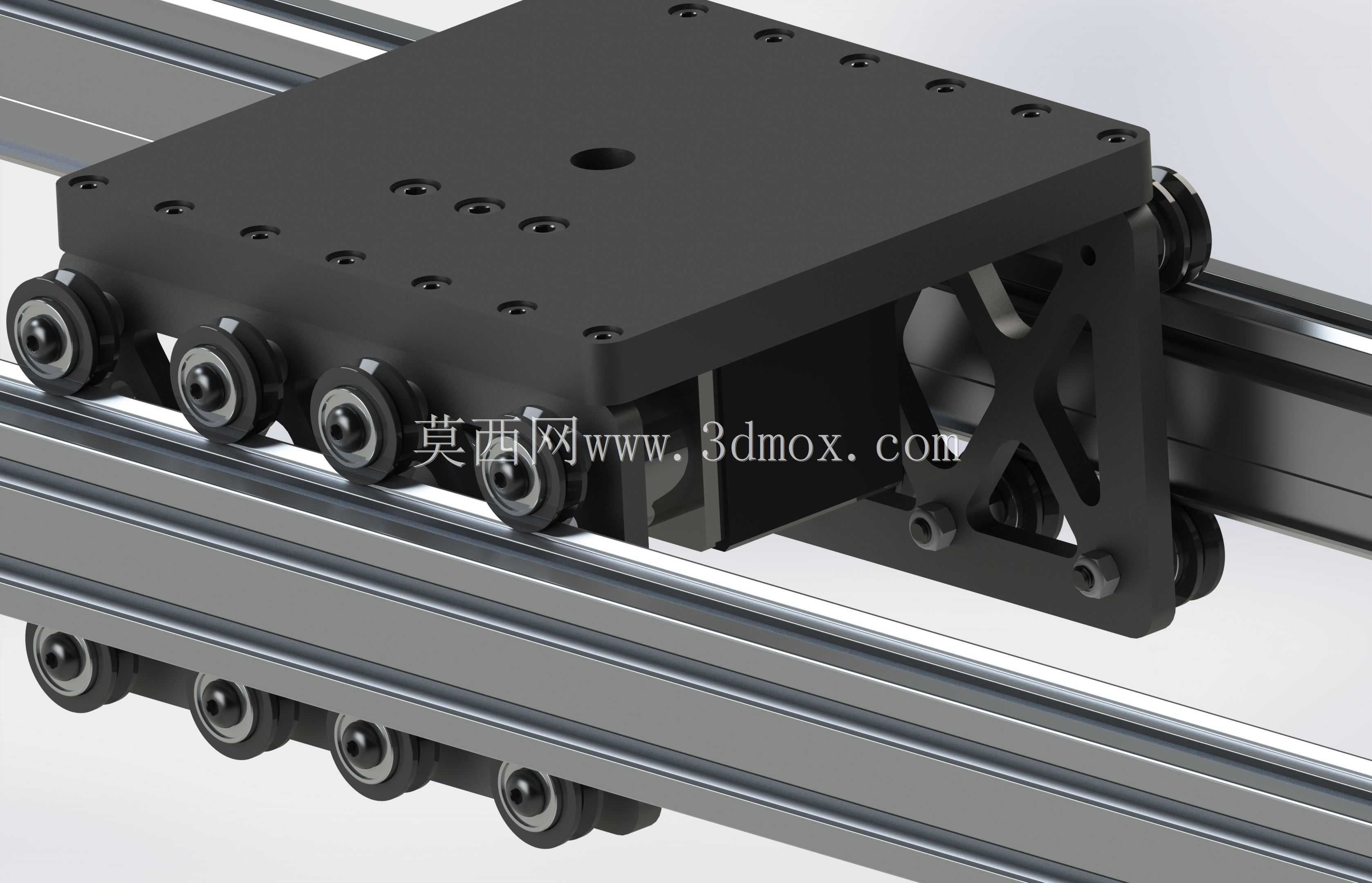

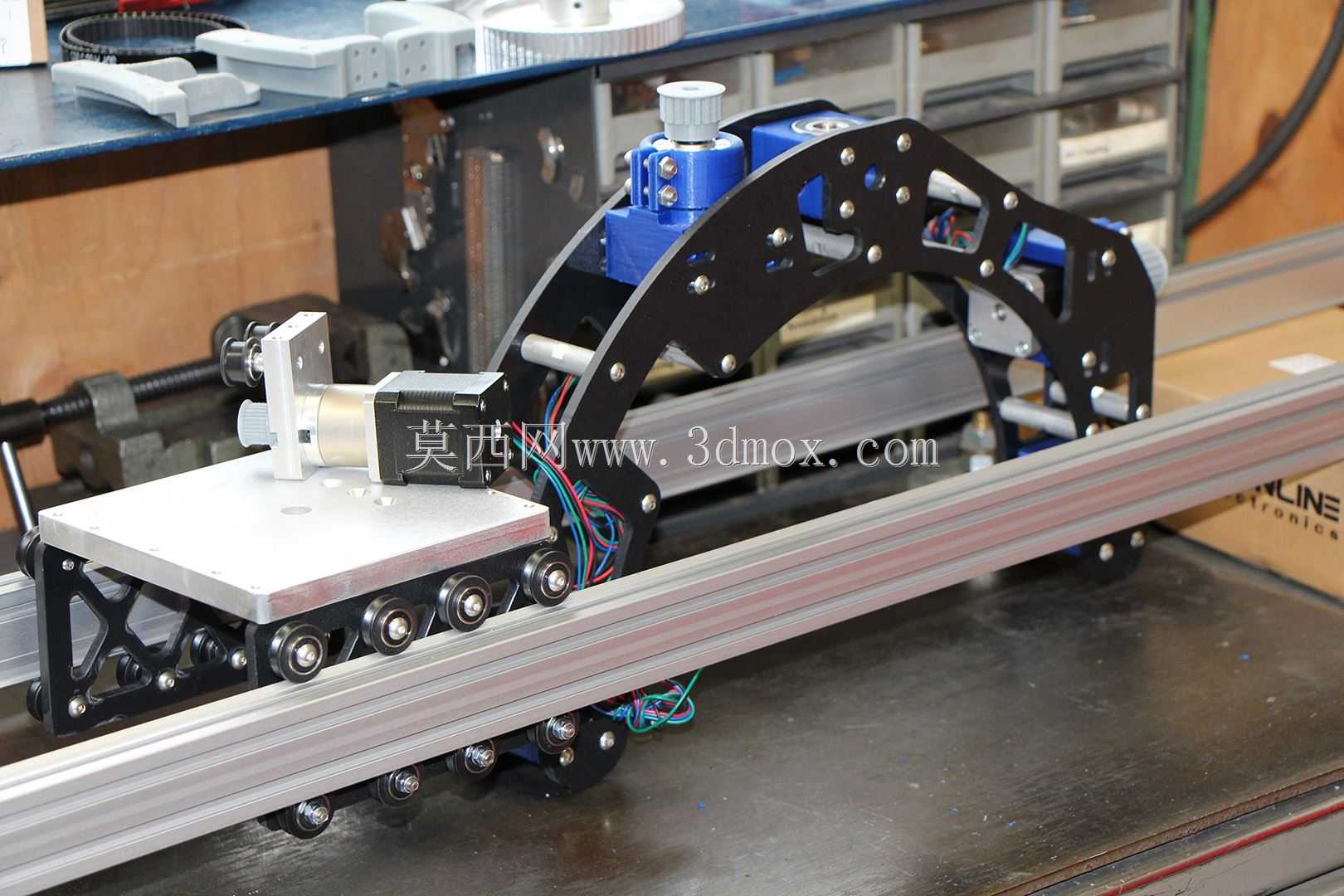

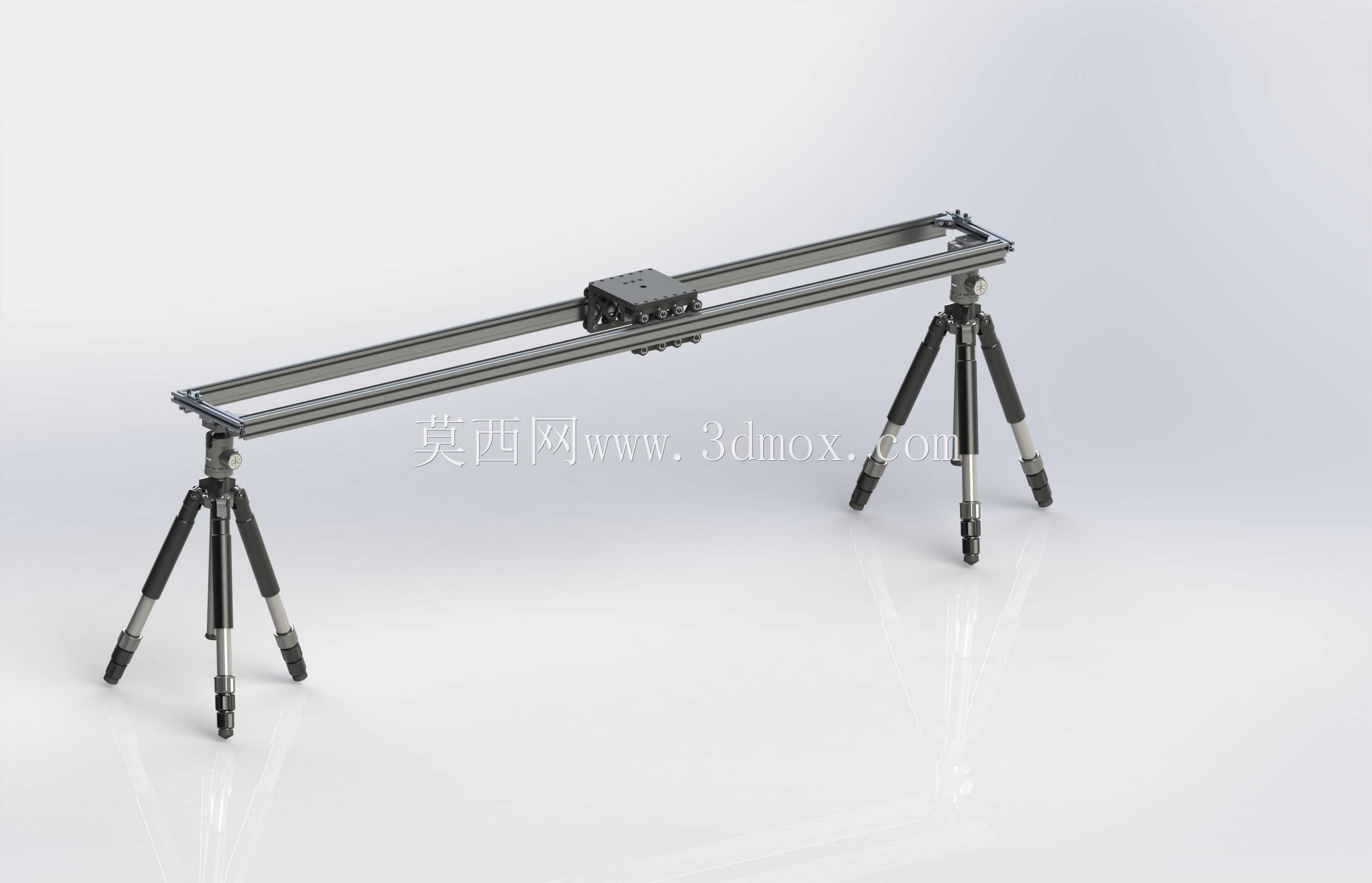

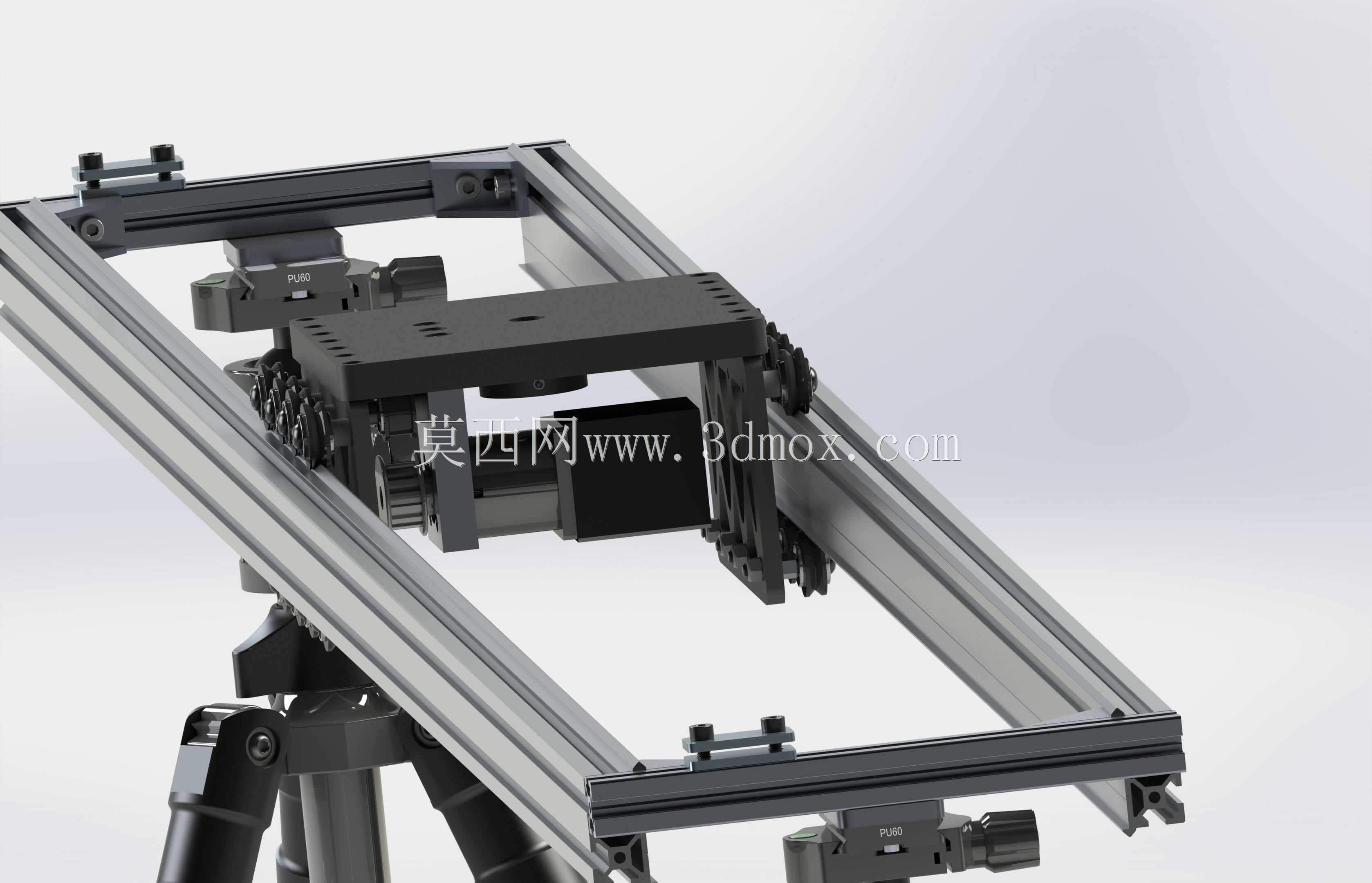

该款摄像平移滑轨主要面向影视拍摄、商业产品摄制、自媒体内容创作等场景的机位移动需求，解决固定机位拍摄画面呆板、手动持机移动轨迹不平顺的痛点，可搭载专业摄像设备完成匀速水平平移、定点滑动追踪等拍摄动作，适配多数常规拍摄场景的机位调度需求。整体结构采用Makerslide标准铝型材作为导轨主体，型材自带的集成滑槽可直接与滑动组件的滚轮配合，无需额外加装外置导轨条，既降低了整体装配复杂度，也能通过型材拼接的方式延长滑轨总长度，满足大跨度平移拍摄的使用需求，单段标准型材可根据拍摄场景灵活组合，适配室内小空间到室外开阔场地的不同拍摄跨度要求。滑动小车采用多轮组布局，多组包胶滚轮卡入导轨滑槽内，轮组与滑槽的配合间隙经过调校，可在承受高负荷摄像设备的同时保持滑动平顺性，避免滑动过程中出现卡顿、晃动偏移的问题；传动部分采用XL同步带传动结构，同步带与Nema 17规格步进电机输出端的17齿同步轮啮合，传动过程无打滑间隙，可保证滑动速度均匀、位移精度可控，既可以配合电控模块实现定速自动滑动，也可切换为手动推动模式完成手动跟焦拍摄。支撑端采用标准三脚架安装接口，可直接适配市面常规摄影三脚架的快装结构，既可以采用双三脚架分别支撑滑轨两端的架设方式，也可通过单三脚架配合支撑脚完成中短跨度滑轨的架设，安装时需保证两支脚架的支撑面处于同一水平高度，避免滑轨倾斜导致滑动小车出现自重溜动的问题。滑动小车的顶面预留通用摄像快装板安装螺孔，可直接固定专业摄像机、单反相机及配套的跟焦器、监视器等附件，整体承载上限可覆盖多数民用级专业摄像设备的重量范围。设计过程中优先考虑了结构的模块化特性，导轨、滑动小车、传动组件、支撑连接座均为可拆分结构，方便外出拍摄时拆解收纳，运输过程中可将长导轨拆解为短段，减少携带体积；滚轮组件采用偏心轴调节结构，可根据实际使用磨损情况调整滚轮与导轨的预紧压力，长期使用出现间隙松动时无需更换零件即可调整恢复配合精度，延长整体结构的使用寿命。导轨的端面预留拼接定位孔，多段导轨拼接时可通过定位销保证拼接处的滑槽对齐度，避免滑动小车经过拼接位置时出现卡顿跳变，拼接后的导轨整体直线度可满足专业拍摄的画面稳定性要求，不会出现滑动轨迹偏移导致的画面抖动问题。
