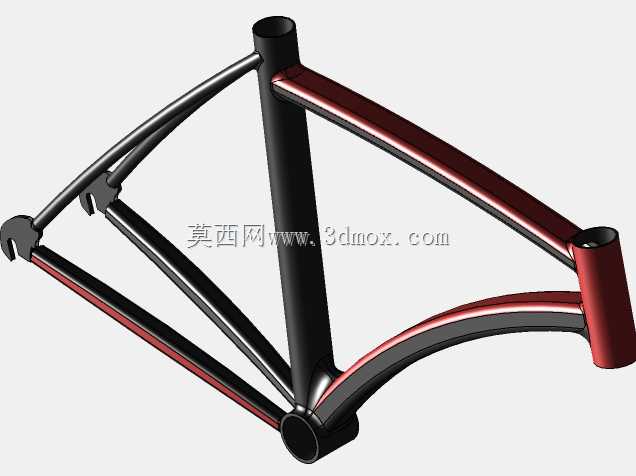

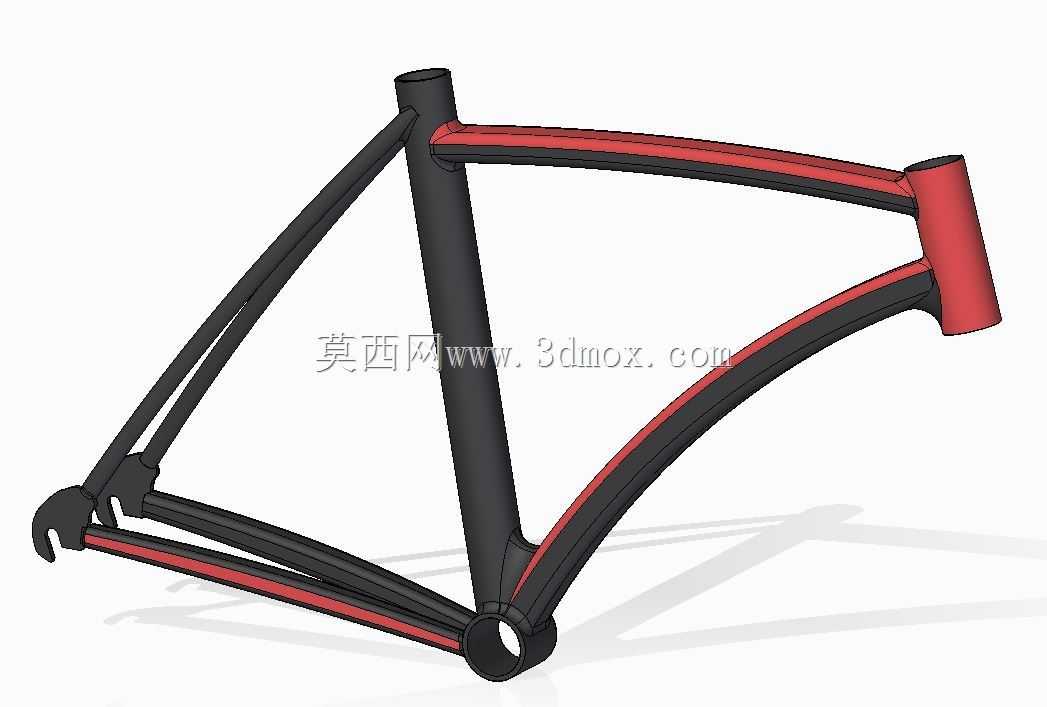

黑红配色通勤自行车车架结构设计

日常通勤场景下的自行车架设计，首先要平衡踩踏刚性与长距离骑行的滤震表现，这款车架采用经典的菱形管材布局，头管、上管、下管、座管、后下叉、后上叉的连接节点全部做了圆弧过渡处理，避免应力集中导致的管材疲劳开裂。从安装边界来看，头管位置预留了标准碗组压装尺寸，可适配常规28.6mm前叉舵管，能够兼容市面上绝大多数通勤、休闲骑行用的硬叉或短行程避震前叉，不需要额外打磨修改安装位。五通位置采用标准螺纹中轴安装座，可适配方孔、花键以及外挂式培林中轴，匹配常见的牙盘曲柄组安装规格，不需要额外定制转接配件。后叉开档尺寸适配常规130mm宽度的通勤车轮组花鼓，尾钩位置做了分体式设计，若发生摔车碰撞导致尾钩变形，可单独更换尾钩配件，不需要整体更换车架，大幅降低后期维护成本。座管位置采用常规27.2mm口径的安装位，可适配普通座管以及带避震结构的减震座管，满足不同体重骑行者的舒适度调节需求。设计过程中针对管材壁厚做了差异化分配，下管作为踩踏发力时主要的受力传导部件，管壁厚度略高于上管与后上叉，既保证踩踏时的力量传导效率，避免发力泄力，又能通过后上叉的薄壁管材过滤路面传来的细碎震动，提升铺装路面骑行的舒适感。涂装采用黑红撞色设计，主色调为哑光黑，管材侧边嵌入红色装饰条，既满足日常通勤的审美需求，又不会因为涂装过于花哨影响后期维护补漆。车架整体的几何设定偏向舒适通勤，头管角度适中，不会出现过于灵活导致的高速晃动感，也不会因为角度过钝导致转向迟钝，适合城市道路频繁启停、转弯的骑行场景。后下叉长度做了优化，既保证踩踏时的后轮跟进速度，又能避免骑行时脚跟碰到后货架或者挡泥板安装位，车架上预留了挡泥板、后货架的安装孔位，可直接加装通勤所需的附属配件，不需要额外打孔或者使用捆绑固定件，适配日常买菜、短途通勤的载物需求。管材之间的焊接位置全部做了打磨平滑处理，既降低焊接位置的应力集中风险，也能避免尖锐焊道划伤骑行者，或是在安装线管时磨损线管外壳。走线方式采用半内走设计，变速、刹车线管从车架下管位置的预留孔位穿过，既减少线管外露导致的风化老化，也不会因为全内走设计提升后期维护换线的难度，适合普通用户日常保养维护。
