Shimano160mm自行车碟刹制动盘结构设计

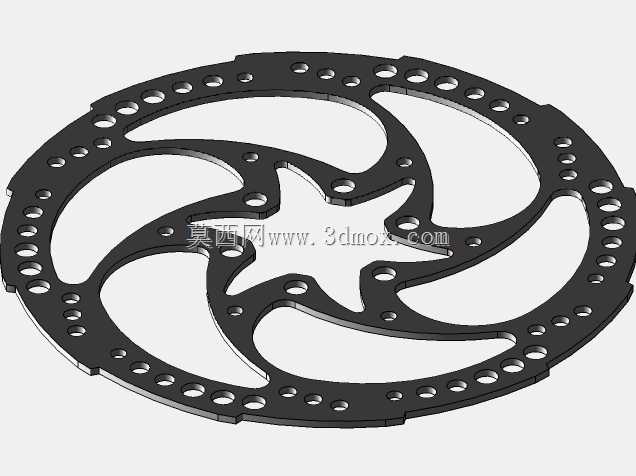

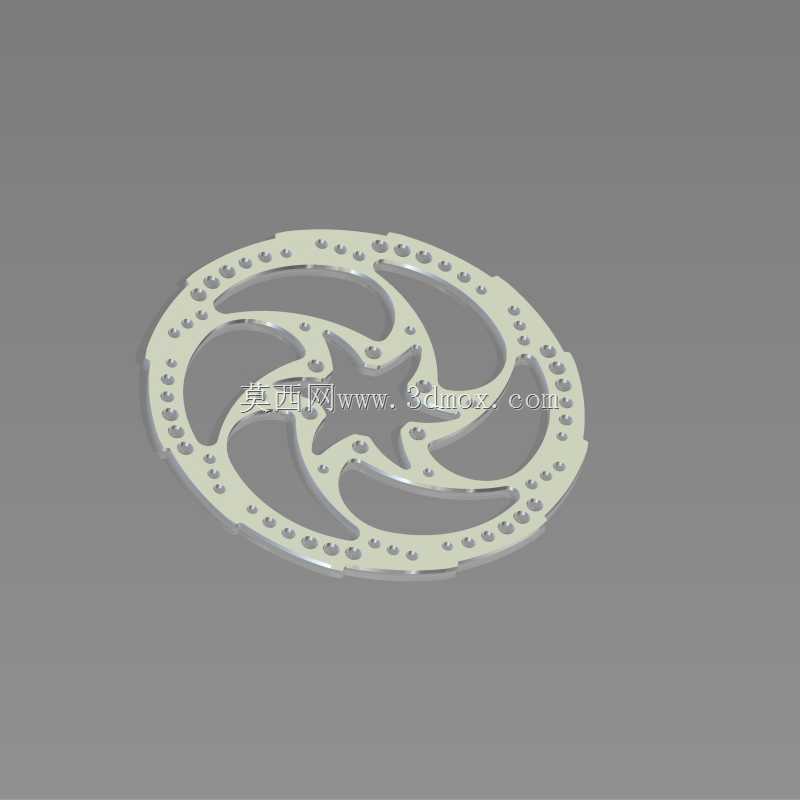

日常山地车、公路车的碟刹系统里，制动盘是直接决定制动效能与连续制动稳定性的核心摩擦副零件，这款160mm规格的碟刹盘，适配市面绝大多数标准六钉碟刹花鼓，是通勤、越野骑行场景里最常用的制动规格。从结构设计逻辑来看，盘体采用了星形镂空的支撑辐条结构，并非单纯为了减重做造型：连续制动时刹车片与盘体摩擦产生的高温，会顺着辐条间的镂空区域快速被气流带走，避免长下坡持续刹车时盘体积热出现热衰减，甚至引发刹车油沸腾、制动力骤降的风险。盘体外缘均匀排布的安装孔位严格匹配六钉花鼓的标准孔距，安装时只需对应孔位锁死固定螺丝，就能保证盘片与花鼓的同轴度，避免刹车时出现蹭碟、制动力不均的问题。盘片的摩擦面做了均匀的平面度管控，正常装配状态下与来令片的接触面积能达到90%以上，制动时不会出现局部压力过大导致的盘片偏磨、异响问题。边缘的镂空散热孔除了散热作用，还能在制动过程中刮除来令片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间形成硬质点，划伤盘片摩擦面、缩短来令片使用寿命。这类160mm直径的制动盘，相比更小直径的140mm规格，制动时的力臂更长，同等刹车夹器推力下能获得更大的制动力矩，足够应对山地越野时的突发制动需求，同时重量又比180mm的大规格碟盘更轻，不会给轮组带来过多的转动惯量负担，兼顾了制动性能与骑行轻量化需求。盘体的支撑辐条做了圆弧过渡处理，没有尖锐的应力集中角，在遇到路面颠簸带来的侧向冲击时，应力能顺着圆弧结构均匀分散，不会出现辐条根部断裂的问题。实际装车使用时，这类碟刹盘需要匹配对应的树脂或金属来令片，磨合阶段通过几十次的轻量制动，让来令片与盘片的摩擦面完全贴合，就能达到最佳的制动效果，日常使用中只要避免沾到油污，基本不需要额外的维护，就能长期保持稳定的制动表现。
