卡西欧fx-82MS科学计算器外观结构建模

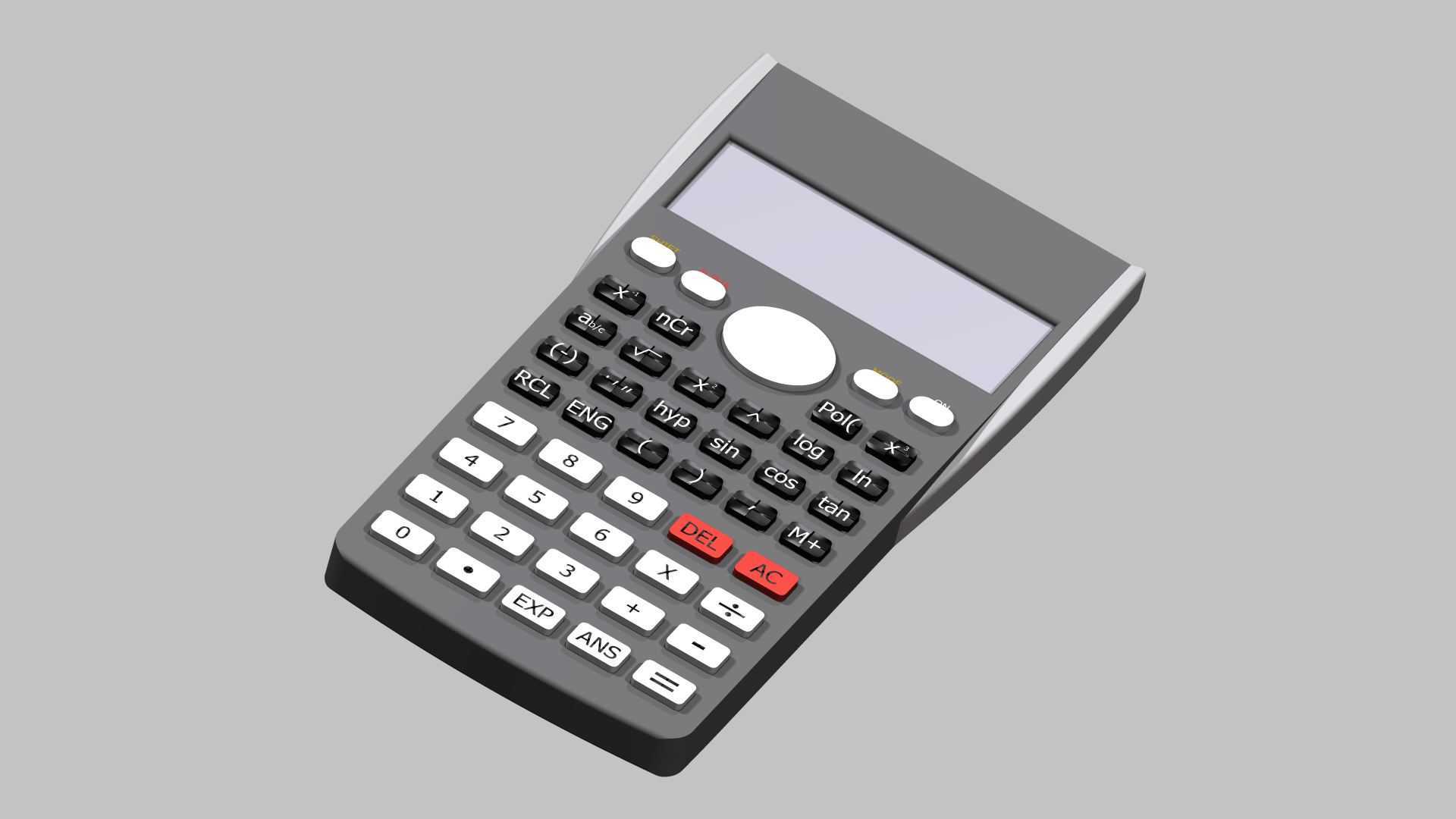

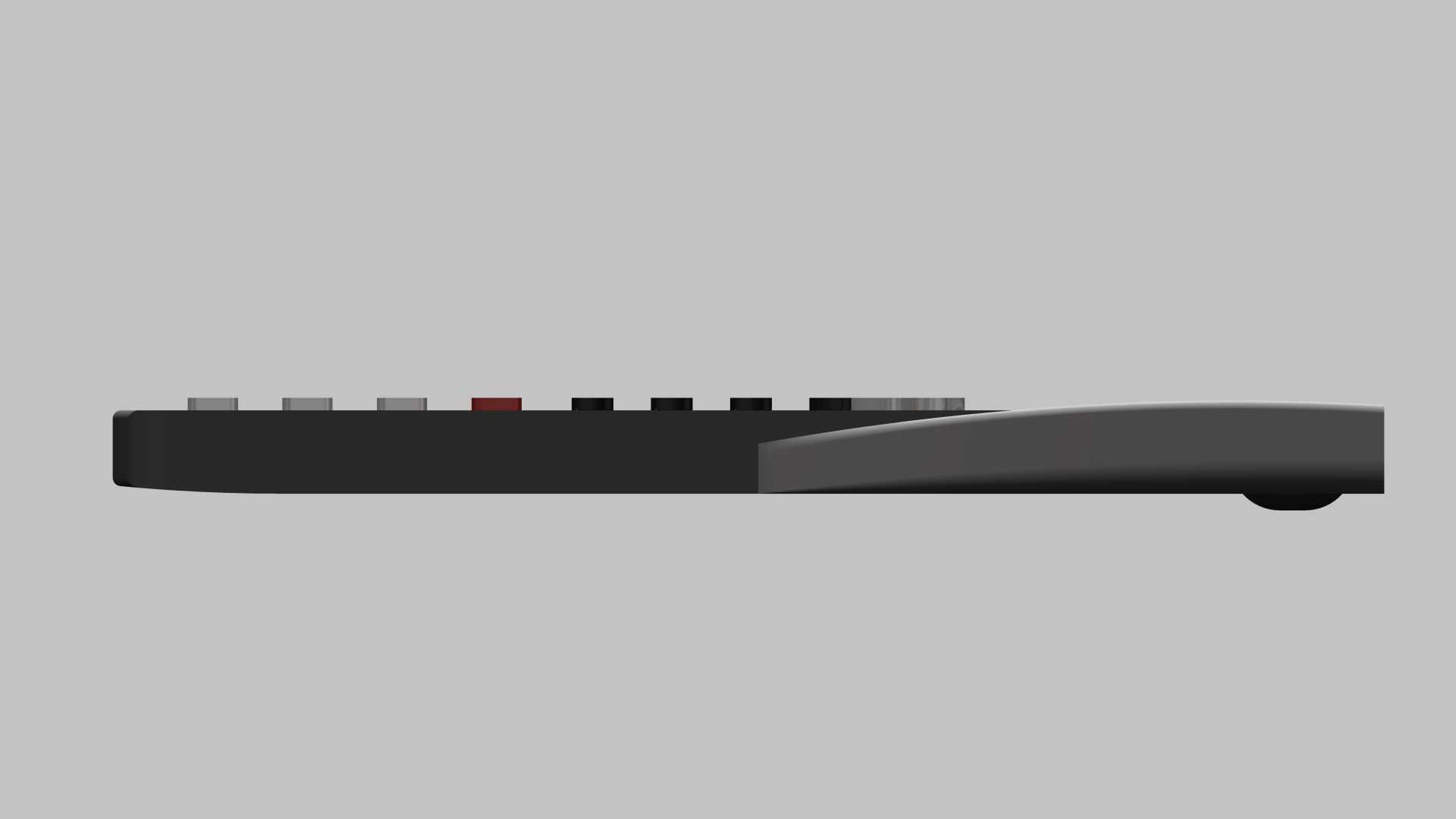

　　这款科学计算器的三维建模完全参照实体手持设备的实际使用逻辑搭建，首先从日常教学、工程现场核算、实验室数据计算的核心应用场景出发，还原了设备在单手握持、桌面放置两种使用状态下的人机交互细节。建模过程中优先确认了设备的外形边界：整体采用上窄下宽的微弧收腰造型，机身背部带有0.8度的倾斜支撑角，放置在水平工作台面时屏幕区域刚好与使用者视线形成15度左右的舒适夹角，无需额外调整摆放角度即可清晰读取显示内容，机身总厚度控制在13.5mm，侧边做了R2.3的圆角过渡，单手握持时掌心贴合度符合成年男性手掌的平均握持尺寸，长时间持握计算不会产生硌手的异物感。

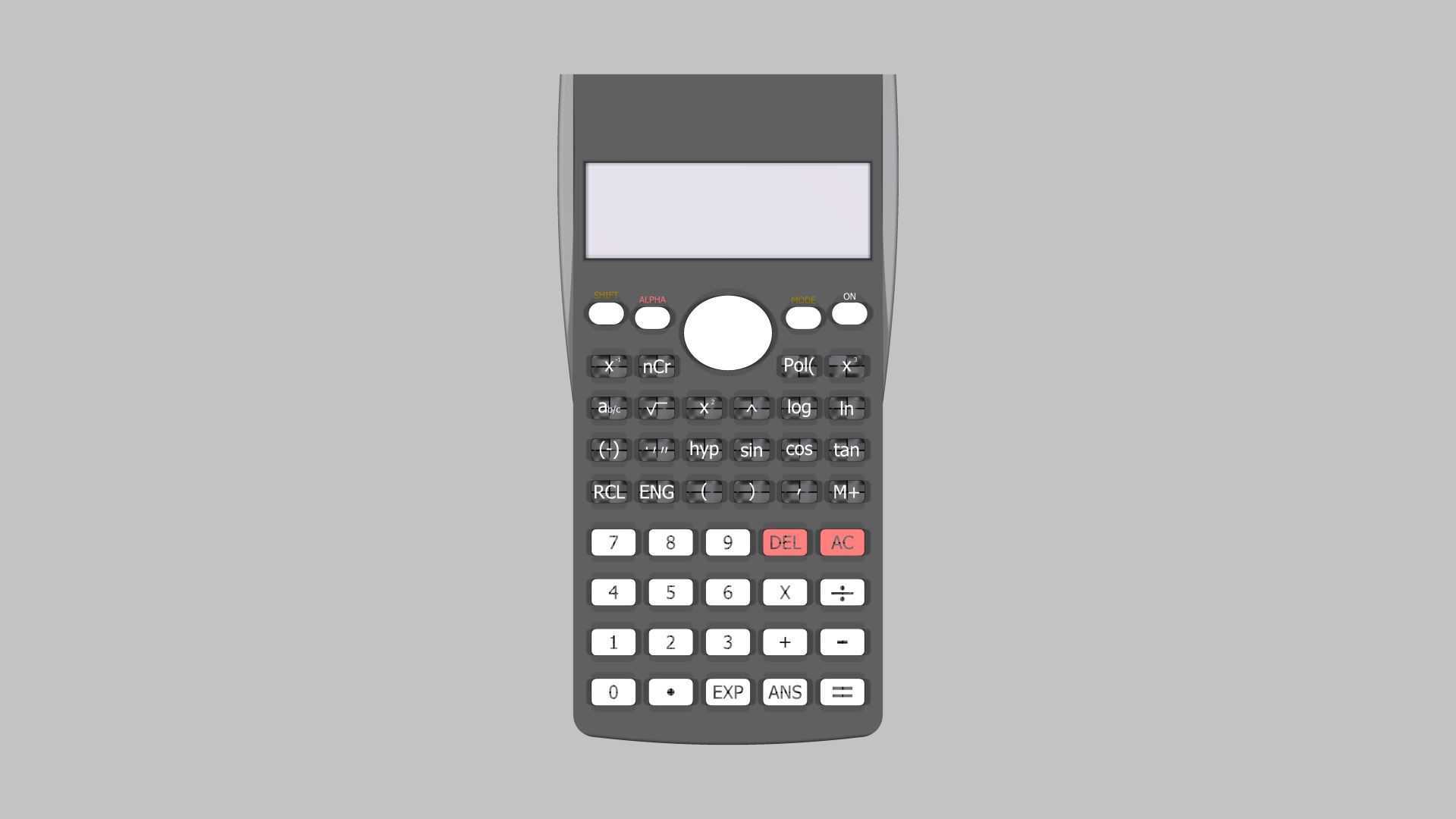

　　按键区域的布局完全遵循实体设备的操作逻辑划分功能区块：最上方为长条形液晶显示屏区域，屏幕周边做了1.2mm的下沉式边框，避免日常使用中按键剐蹭到屏幕表面造成划痕；屏幕下方居中位置设置了圆形的功能导航确认键，直径11mm，按键表面做了内凹的弧面处理，指尖按压时的定位触感清晰，导航键两侧对称分布四个小型功能切换键，键帽尺寸6*6mm，表面带有凸起的功能标识触点，盲操作时可通过触感快速区分按键功能。下方的功能按键区按照使用频率做了行列对齐排布，科学计算功能键、数字输入键、运算符号键分别采用不同的键帽配色做视觉区分，数字键区域统一采用方形圆角键帽，键帽表面带有0.3mm的内凹弧度，按键之间预留2mm的间隙，按压行程按照实体设备的1.2mm行程做了结构预留，相邻按键按压时不会产生干涉卡滞。最下方的功能快捷键靠近机身底部握持区，操作时拇指无需大幅移动即可触达。

　　建模时充分考虑了设备的实际装配逻辑：机身前后壳采用卡扣式连接结构，卡扣位置均匀分布在机身侧边，合模缝控制在0.15mm以内，既保证壳体连接的紧密性，也不会出现明显的合模错位；电池仓设置在机身背部下方位置，仓盖采用滑扣式结构，拆卸更换电池时无需借助额外工具，仓盖与机身表面的高度差控制在0.1mm以内，握持时不会产生突兀的台阶感。屏幕区域的透明视窗采用嵌入式安装结构，视窗与壳体之间预留0.2mm的装配间隙，可抵消不同温湿度环境下的材料形变差，避免视窗受挤压出现开裂或者显示异常的问题。

　　从实际使用的功能特性来看，这款设备的结构设计充分适配多场景的计算需求：所有按键的按压力度统一设置为0.6N，按压反馈清晰，无论是课堂上快速输入公式，还是工程现场快速核算尺寸参数，都能保证输入的准确率；机身整体重量控制在110g左右，放入工装口袋、文具袋时不会产生明显的坠重感，外壳材质选用耐摩擦的ABS工程塑料，表面做了细磨砂处理，日常使用中不易残留指纹和划痕，即便在施工现场多粉尘的环境下使用，表面的浮尘也可直接用干布擦拭清理，不会渗入按键缝隙影响按键触发灵敏度。

　　建模过程中对所有结构细节做了工程化校验：按键的排布间距符合人体工程学的指尖操作范围，常用的数字键、等号键都落在拇指的自然活动半径内，操作时手腕无需大幅扭转；机身底部的两个支撑脚高度差经过反复调整，保证放置在不太平整的工作面上时也能保持稳定，不会出现按压按键时机身晃动的问题；屏幕的显示区域长宽比按照实体设备的2.5:1还原，可同时显示两行计算内容，满足科学计算过程中公式与结果同时查看的需求。整个模型的所有结构特征都可直接用于手板打样验证，各个部件的装配公差符合消费类电子产品的通用生产标准，无需额外调整结构即可直接对接后续的开模生产流程，也可作为教学场景中电子设备结构设计的参考案例，帮助建模从业者理解手持类电子设备的人机交互设计逻辑与装配结构设计要点。
