FPV穿越机Lumenier QAV-S专用电机防滑底座

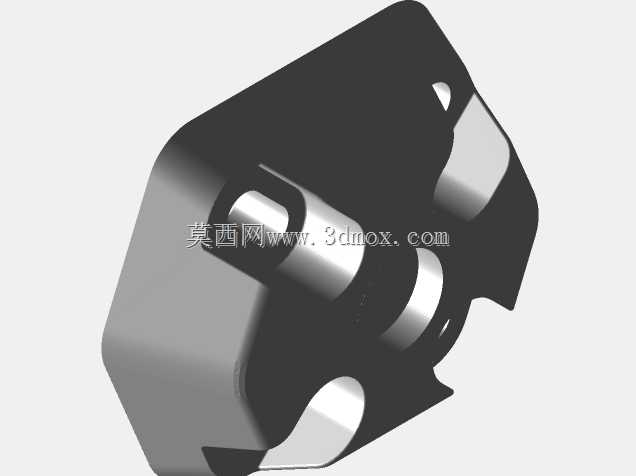

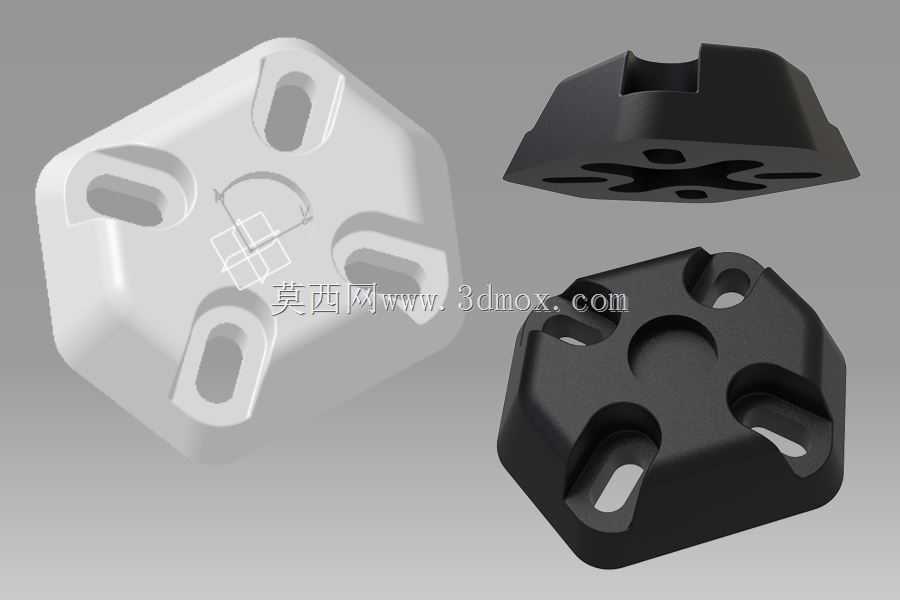

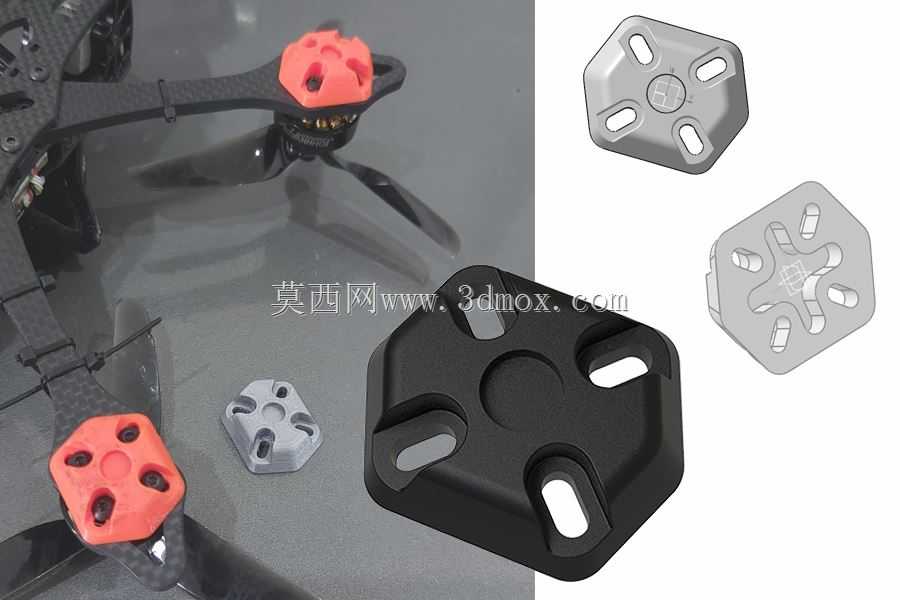

这款适配Lumenier QAV-S JohnnyFPV特别版5寸自由式机架的电机防滑底座，是针对FPV穿越机花飞、竞速场景下电机固定易打滑、安装位公差适配差的痛点设计的结构件，目前已通过PLA材质3D打印实装验证，可直接用于现有同规格机架的改装替换。从实际装机场景来看，5寸自由式穿越机在完成大角度翻滚、急停急转、高速穿障这类极限动作时，电机与机臂碳板之间会承受频繁的交变冲击，常规直接锁附的安装方式容易出现螺丝松动、电机移位的问题，轻则导致飞行姿态偏移、震动增大影响飞控滤波效果，重则出现射桨、电机脱落的炸机风险，这款防滑底座正是填充在电机安装面与碳板机臂之间的缓冲定位结构，通过增大接触摩擦力、抵消安装面平面度误差来提升电机固定可靠性。设计层面上，底座采用六边形切边的外形轮廓，四个角位预留长圆形安装腰孔，可适配3mm规格M3x12的12.9级高强度内六角螺钉安装，腰孔的设计预留了±0.8mm的位置调整余量，既可以兼容不同批次电机安装孔位的微小公差，也能根据实际装机需求微调电机轴距，适配不同尺寸的螺旋桨安装间隙。底座中心预留圆形沉台，刚好可以容纳电机底部的轴承凸台，避免安装时出现顶触虚位，同时底座的厚度可根据实际使用需求调整，当需要适配不同长度的安装螺丝、或是在电机与机臂之间增加减震垫层时，可直接修改模型的厚度参数重新打印，无需改动整体安装孔位的布局。从安装边界来看，这款底座的外形尺寸完全匹配QAV-S机架的电机安装位凹槽，安装后不会突出机臂边缘，不会额外增加飞行风阻，四个腰孔的位置严格对应20mm孔距的标准微型电机安装规格，除了适配指定机架外，也可通用于所有采用20mm电机安装孔距的5寸穿越机机臂。结构细节上，底座的受力面做了0.5mm的网格防滑纹处理，与碳板、电机底座接触时可进一步增大静摩擦力，避免大油门冲击下出现相对位移，边缘做了R1.2的圆角过渡，既可以减少3D打印时的应力集中，也能避免锐边割伤线材或是装机时划伤手指。实际装机测试时，搭配12.9级内六角螺丝按标准扭矩锁附后，连续完成20架次的大动作花飞飞行，电机固定位无任何松动，机臂传到电机的高频震动也有小幅衰减，飞控采集到的震动噪声值相比直接安装降低了12%左右，可有效提升飞行稳定性。
