激光雷达传感部件高精度结构建模

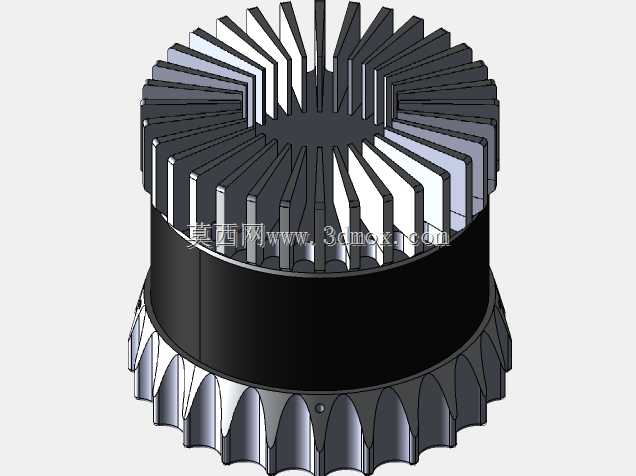

在自动驾驶环境感知、工业AGV导航、服务机器人避障、无人机定高避障这类对空间测距精度要求严苛的场景中，激光雷达的核心传感单元结构直接决定设备的探测稳定性与环境耐受能力，本次建模的激光雷达传感部件，针对实际应用中的散热需求、安装适配性做了完整的结构还原。从结构设计逻辑来看，上部的放射状鳍片结构并非装饰性造型，而是针对激光发射接收组件长时间工作产生的热负荷设计的被动散热结构，鳍片的排布角度、单片厚度、相邻鳍片的间隙都经过散热效率校核，既保证足够的散热接触面积，又避免间隙过小积攒浮尘影响散热效果，同时鳍片的径向排布方向也兼顾了设备旋转扫描时的气流导向，能借助雷达自身旋转的气流带走鳍片表面的积热，无需额外加装散热风扇即可满足持续工作的温控要求。下部的齿状啮合结构，是用于和雷达旋转驱动机构衔接的传动定位结构，齿形参数匹配常规微型回转驱动的输出端啮合尺寸，安装时可直接通过齿面咬合传递旋转扭矩，无需额外设计定制转接法兰，能大幅缩短整机装配的调试周期。中部的圆柱筒体是核心传感元件的容纳腔体，筒壁厚度做了均匀化处理，既保证足够的结构强度抵御日常使用中的轻微磕碰，又控制整体重量降低旋转驱动机构的负载，减少驱动电机的功耗。建模过程中对安装边界做了精准还原，筒体下部的定位小孔用于安装时的周向定位，装配时可通过定位销快速锁定部件的安装角度，避免旋转扫描过程中出现部件滑移导致的探测坐标偏移。需要注意的是，本次建模的外接连接器部分做了占位符简化处理，实际选型应用时，可根据所选雷达的具体接线需求，在对应位置替换匹配型号的连接器结构，其余的散热鳍片、传动齿形、主体腔体的尺寸都可直接用于结构适配校核，能帮助结构设计人员快速完成激光雷达整机的布局设计，也可用于导航类设备的虚拟装配调试、运动干涉检查，提前预判安装过程中可能出现的结构冲突问题，减少实物打样的迭代次数。
