GY-302环境光照传感分接模块结构设计

在做智能照明、农业大棚环境监测、楼宇光感自控这类项目的硬件适配时，经常会用到这类光照传感分接模块，它的核心作用是把BH1750FV光照传感芯片的引脚做标准化引出，降低主控板的布线难度，不用在主控板上额外排布传感芯片的外围阻容元件，能有效缩短硬件开发的打样周期。

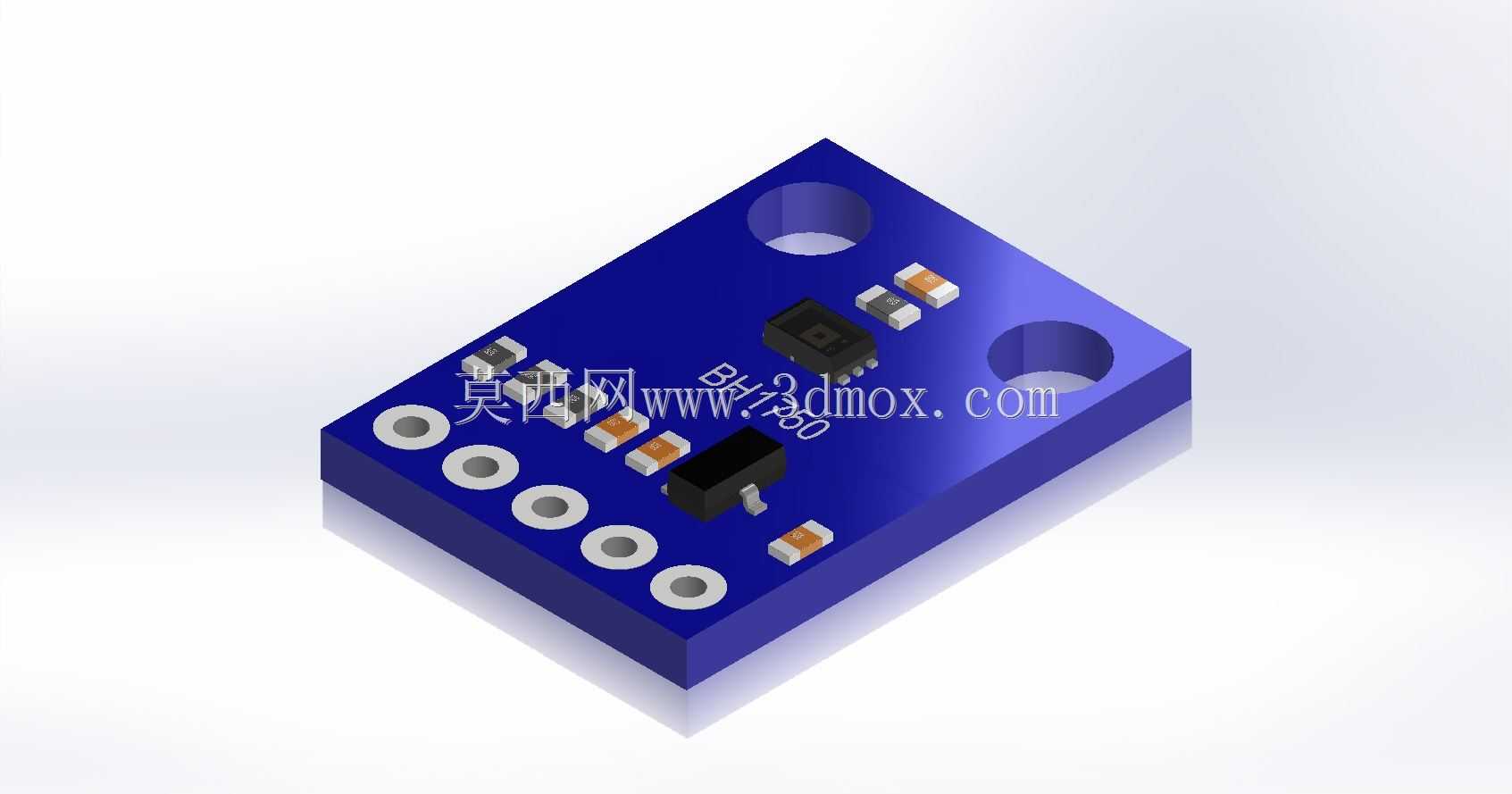

从结构设计层面看，这款模块采用矩形PCB基板设计，基板上预留了两个对称的圆形安装孔，安装孔的位置避开了板上所有元件的排布区域，不管是用铜柱配合螺丝固定在设备壳体内部的安装柱上，还是用尼龙扎带绑定在设备内部的走线槽旁，都不会和板上的电子元件产生干涉，安装边界的冗余量留得比较充足，适配不同设备内部的安装空间时不用额外做结构修改。板上的排针引脚采用单排直插排布，引脚间距符合标准2.54mm排距规范，既可以直接插在面包板上做原型验证，也能通过杜邦线和ESP32、ESP8266这类常用主控板的IO口直连，接线时不用额外做转接头适配。

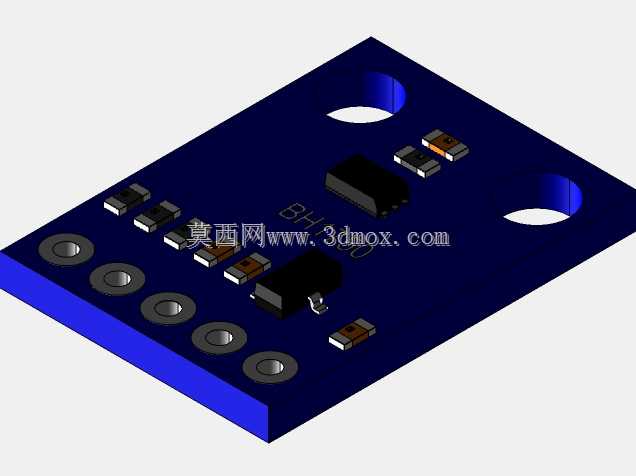

元件排布上，核心的BH1750FV传感芯片布置在板身靠近边缘的位置，能最大程度减少板上其他元件对光线接收的遮挡，外围的滤波电容、上拉电阻都紧凑排布在芯片周边，走线长度尽可能缩短，能减少信号传输过程中的干扰，保证光照度采集数据的稳定性。板上的电源指示元件布置在排针接口旁，接线通电后能直观判断模块供电是否正常，排查硬件故障时不用额外借助万用表测电压，能提升现场调试的效率。

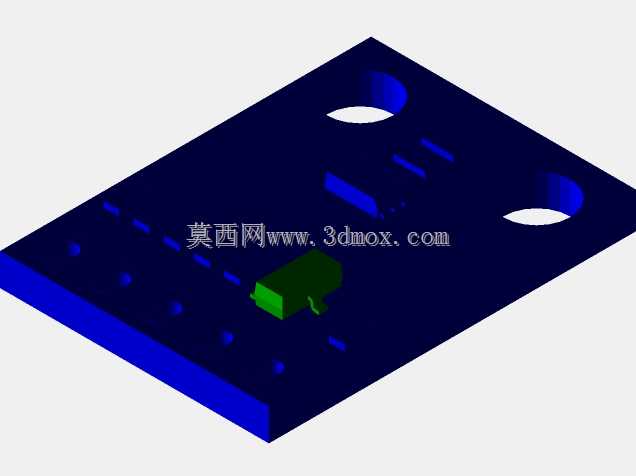

实际应用中，这类模块不需要额外做复杂的信号校准，主控端通过标准I2C协议就能直接读取光照强度数值，不管是做室内灯光的自动亮度调节，还是户外显示屏的亮度随环境光自适应调整，或是农业场景里的遮阳帘自动启闭控制，都能直接适配。模块的整体厚度控制在较低范围，板上最高的元件也没有超出安装孔的高度平面，就算是紧贴设备外壳内壁安装，也不会出现元件顶壳的问题，对紧凑型设备的内部空间利用十分友好。做三维建模时，所有元件的高度、安装孔的孔径与孔位、排针的伸出长度都按照实物尺寸做了还原，导入设备整体装配体时能直接做干涉检查，不用反复调整安装位的尺寸参数，能给结构设计阶段的空间排布提供准确的参考依据。
