激光PM2.5粉尘检测传感模块结构设计

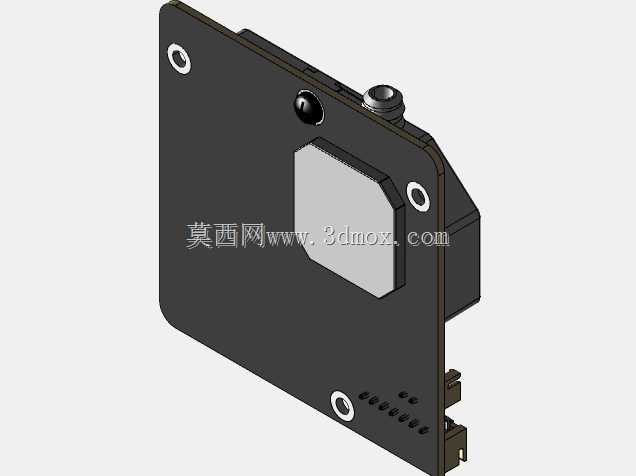

在民用空气净化设备、工业环境粉尘监测点位、车载空气质量检测系统、新风系统进气端的选型设计中，这类激光散射原理的PM检测模块是核心感知部件，建模时需要优先兼顾气路通畅性、安装适配性与光路结构的防护需求。从结构布局来看，模块主体采用板载一体式设计，黑色阻燃壳体将激光发射单元、光电接收组件、信号处理电路完全包覆，仅预留气路接口与排针接插端，避免外界杂散光进入光路干扰检测精度，同时也能阻隔日常使用中的浮尘堆积在核心光电器件表面。安装边界上，壳体侧边预留三个带金属衬套的安装孔，孔位间距适配常规净化设备的主控板安装孔距，安装时可直接通过M2螺丝固定在设备内部的钣金支架或者PCB安装柱上，不需要额外设计转接固定件，能大幅缩短整机结构的开发周期。气路设计部分，模块顶部预留的气嘴为进气端，可直接对接硅胶导气管延伸至设备的采样点位，壳体下部的一排细密开孔为排气端，内部集成的微型风机可带动待测空气以稳定流速流经激光检测腔，光电接收元件通过捕捉颗粒物散射的光强信号换算出空气中不同粒径粉尘的浓度数值。建模过程中需要重点关注接插端的伸出尺寸，排针的长度与引脚间距要匹配常规2.54mm间距的接插件，避免安装时与周边电容、电阻等板载元器件产生干涉；壳体边缘做了0.5mm的圆角过渡，既可以避免组装时划伤操作人员，也能减少壳体注塑生产时的应力集中问题。这类传感模块的结构设计不需要做复杂的曲面造型，核心是保证各功能部件的位置精度，尤其是激光发射端与接收端的相对角度、检测腔的内壁消光处理结构，都需要在建模时严格按照光学设计的尺寸要求预留位置，同时要考虑量产时的壳体脱模斜度，上下壳的卡扣配合量控制在0.2mm左右，既保证组装后壳体接缝严密不漏光，也能方便生产线上的快速装配。在不同应用场景下，这个模块的安装方向没有严格限制，只要保证进气气路不被遮挡、排气端不被其他元器件堵死即可，整体厚度控制在15mm以内，能适配多数超薄型空气检测设备的内部安装空间，不需要为了容纳模块额外增加设备的整体厚度。
