三叶指尖陀螺结构设计与装配方案

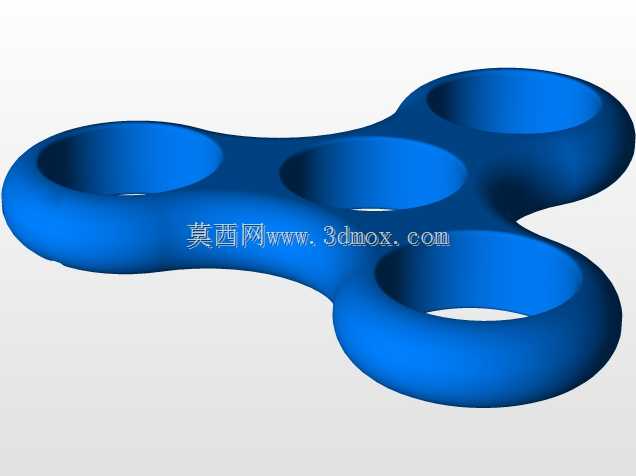

这款三叶式指尖旋转玩具的结构设计，核心围绕低阻尼持续旋转的使用需求展开，三个叶瓣沿中心轴承座呈120度均匀分布，整体外轮廓做了大圆弧过渡处理，握持时不会硌手，旋转过程中也不会因为棱角产生风阻异响。中心位置采用标准深沟球轴承作为旋转核心，轴承外圈与主体叶瓣的安装孔采用过渡配合，装配时通过工装压入即可保证同轴度，避免旋转时出现偏心抖动；轴承内圈与中心按压盖采用小间隙配合，两端的按压盖做了内凹弧面设计，刚好贴合指腹的接触弧度，长时间按压也不会产生压痕。

从实际使用场景来看，这类旋转结构除了作为日常解压的手持小物件，其低阻尼旋转的结构逻辑也可以沿用到小型展示台转动机构、低负载旋转连接件的设计参考中，三个叶瓣内部预留了配重块安装槽，实际生产时可以根据旋转时长需求嵌入不同密度的配重件，调整整体转动惯量，配重块与叶瓣槽位采用过盈配合加粘接的双重固定方式，高速旋转时不会出现配重甩出的问题。

设计过程中首先确定了中心轴承的安装边界，以标准608轴承的外形尺寸为基准，向外延伸出三个叶瓣的结构，叶瓣的厚度从中心向边缘逐步收窄，既保证了中心安装位置的结构强度，也控制了整体重量，避免过重导致握持疲劳。每个叶瓣端部的轴承安装位与中心轴承保持同轴度公差在0.02mm以内，保证旋转时的动平衡，三个叶瓣的重量差控制在0.1g以内，避免转动时出现偏摆。

装配流程上，先将配重块压入叶瓣端部的槽位，再将中心轴承压入主体中心孔，随后将两端的按压盖卡入轴承内圈，最后在各配合位置涂抹少量润滑脂降低旋转阻尼，装配完成后需要做动平衡测试，若出现偏摆则通过打磨叶瓣边缘微调重量，保证旋转平稳无抖动。整体结构没有复杂的异形曲面，常规的注塑或者机加工都可以完成生产，各零件的拔模角度统一设置为1.5度，适合批量注塑生产，零件之间没有多余的连接紧固件，依靠配合公差即可完成整体装配，拆装维护也十分方便，后期如果需要更换不同手感的轴承，只需要将两端按压盖拆下即可快速替换。
