该三维结构围绕支线客机与小型通用航空飞机所使用的涡轮螺旋桨动力短舱展开,核心呈现发动机外部整流壳体、进气端轮廓与舱体包覆关系。短舱作为飞机动力装置的外露承载与整流部件,并不只是简单的金属罩壳,而是直接影响发动机进气效率、飞行阻力、维护可达性以及吊挂安装边界的关键结构件。

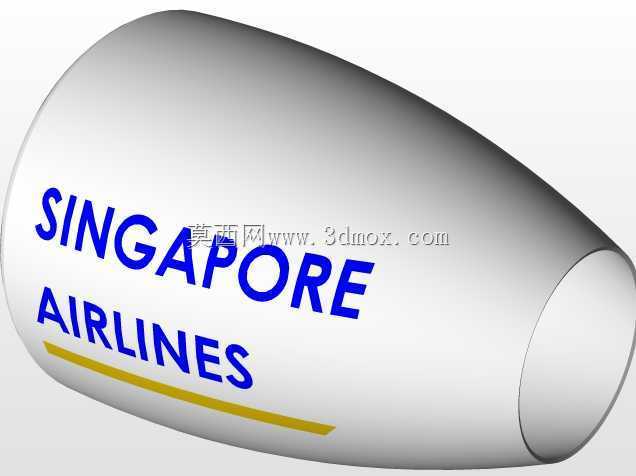

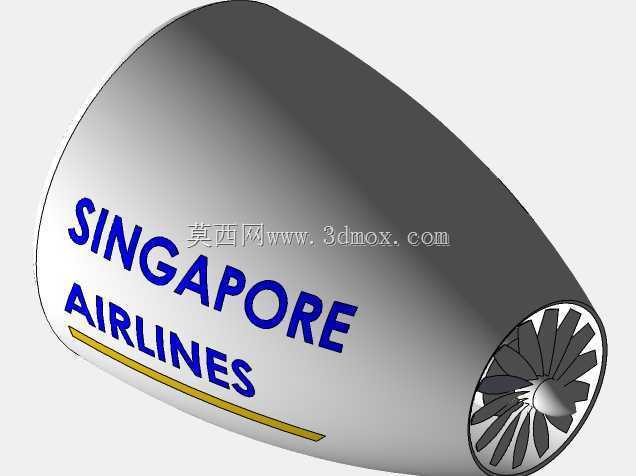

从实际装机场景看,这类壳体包裹在涡轮螺旋桨发动机外侧,前端衔接进气道与螺旋桨桨毂区域,后端向排气方向收束,上部通过吊挂接头与机翼或机身承力结构连接。飞行过程中,壳体需要把来流平顺地导入发动机进气面,避免局部气流分离造成压气机工作不稳定;同时还要将发动机本体、附件机匣、管路和部分线缆包覆在连续曲面内,降低高速巡航时的压差阻力和干扰阻力。模型中可见舱体由较粗的进气端向后方逐渐收缩,末端保留圆形开口,这种轮廓对应短舱尾部与排气系统或发动机后段的衔接区域。

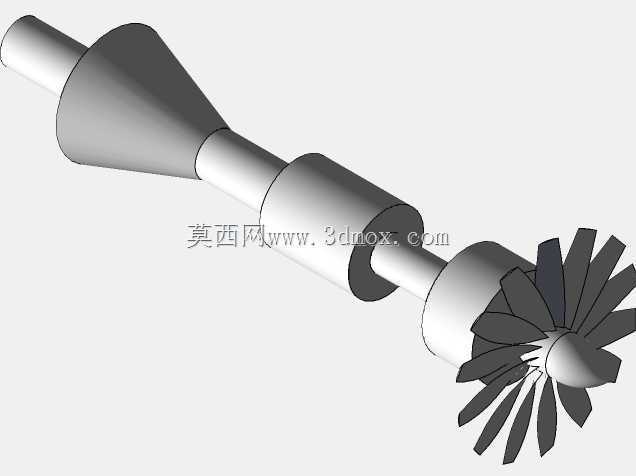

结构设计时,首先要处理的是气动外形与内部包络之间的矛盾。壳体外表面追求连续、光顺、曲率过渡稳定,以减少跨亚音速飞行中的附面层增厚;内表面则必须为发动机本体、防火墙、安装节、燃油管、滑油管、电气线束和检修口预留足够间隙。间隙不能按静态装配尺寸简单确定,还要考虑发动机工作时的热膨胀、振动位移以及吊挂变形。若壳体与高温部件距离不足,需在相应区域布置隔热层或通风通道;若靠近旋转件,则要在安全余量上进一步放大,防止极端工况下发生碰磨。
短舱壳体通常不是单一等厚零件。前缘和进气唇口区域受鸟撞、雨滴冲蚀和地面杂物影响较大,刚度与抗冲击要求更高;上部吊挂附近承担发动机推力、重量和惯性载荷,需要与加强框、接头支座形成连续传力路径;侧面和下部则常布置可拆蒙皮、快卸口盖或维护通道,便于检查火花塞、磁电机、滑油滤芯、燃油附件及管路接头。三维建模时,外曲面可以先按气动剖面建立主控曲线,再通过放样和曲面缝合形成整体外形;内部则按隔板、纵向桁条、环形框和安装支座拆分实体,使承力骨架与外蒙皮的连接关系清晰表达。

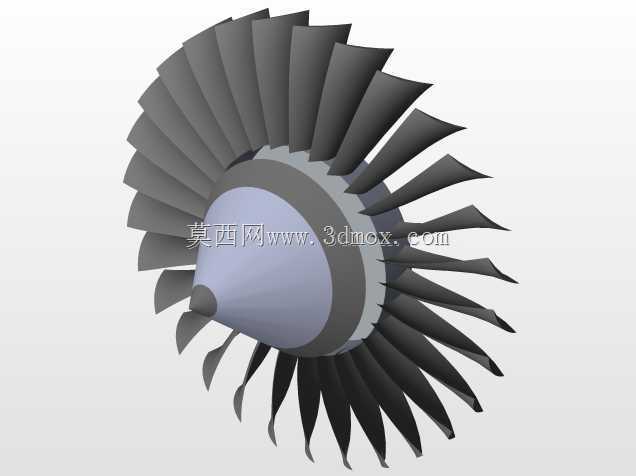

安装边界方面,短舱轴线需要与发动机轴线、螺旋桨旋转平面和进气方向协调。螺旋桨桨毂位于前端中心,壳体前缘不能侵入桨叶变距运动范围,也不能影响桨后气流进入进气道。发动机安装节一般布置在刚性较高的上部或两侧承力框位置,推力载荷通过吊挂传递至机翼主结构,因此壳体模型在这些位置应体现局部加厚、凸台或连接座,而不是把载荷假想由薄蒙皮直接承担。后段圆形开口需与排气喷口、尾锥或防火墙后的设备空间保持同轴关系,周边还要预留热膨胀滑移和密封压接的位置。
在维护场景下,短舱壳体还要兼顾地面操作。地勤人员需要在不拆卸发动机主体的情况下打开口盖,完成日常检查、油液补充和传感器维护;冬季运行时,进气唇口附近可能需要布置防冰引气管路或电热防冰元件;炎热地面停机时,舱内通风路径又要减少热量积聚对附件寿命的影响。由此可见,短舱外形虽然看起来光滑简洁,但其曲面背后包含气动、传热、强度、装配和维修多重约束。
该模型适合用于航空动力装置布置教学、短舱结构方案评审、发动机吊挂干涉检查以及飞机外部整流件设计参考。通过观察壳体的收缩比例、端口位置和表面分区,可以较直观地理解涡轮螺旋桨发动机从裸露动力部件到完整飞机短舱系统的集成思路,也能为后续细化内部骨架、口盖分割、紧固件布置和维修通道设计提供明确的空间基础。
