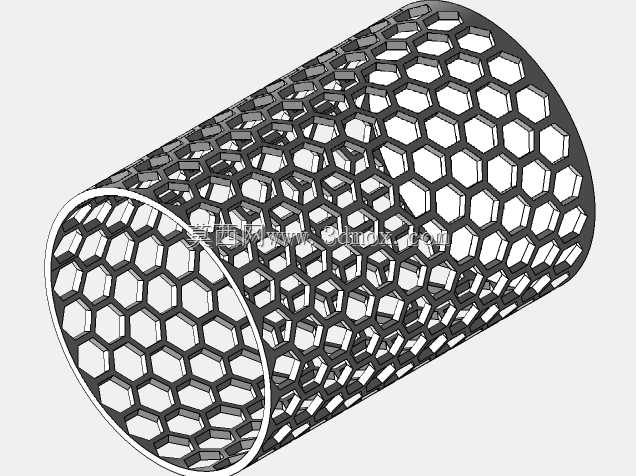

镂空蜂窝结构圆柱筒状容器

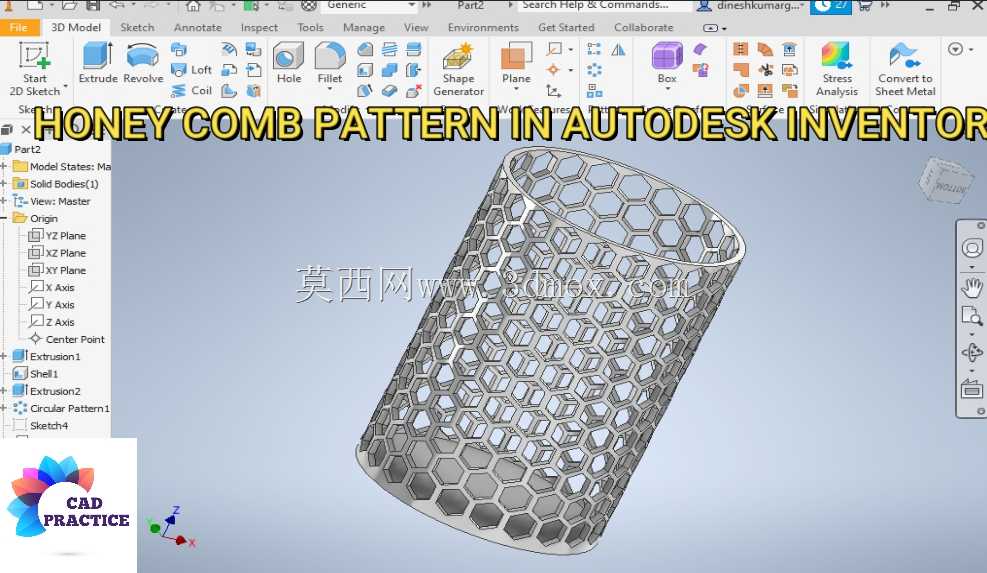

这类带蜂窝镂空结构的圆柱筒件，在流体过滤、物料筛分、轻量化承载场景中应用十分广泛，日常在化工流体管路的粗滤段、食品加工的物料沥水工位、小型实验设备的流体整流段都能见到同结构构件的身影。不同于实心筒壁的设计，蜂窝状镂空的结构形式，在保证筒壁整体径向支撑强度的前提下，能大幅降低构件自身重量，同时让流体、细碎颗粒可以顺畅通过壁面完成透流作业。从结构设计逻辑来看，蜂窝单元采用正六边形排布，是因为正六边形网格在平面内的力学各向同性表现优异，相同开孔率下，六边形网格的壁面应力分布比方形、三角形网格更均匀，承受径向挤压或者轴向载荷时，应力集中系数更低，不容易在开孔边缘出现开裂失效的问题。建模过程中首先确定筒体的基准直径与有效高度，根据实际安装边界预留两端的连接余量，两端通常会预留10到15毫米的实心环边，用来和端盖、管路法兰做配合连接，避免镂空边缘直接受力导致连接失效。之后在筒体展开面上排布正六边形蜂窝单元，根据透流率要求调整六边形的对边尺寸与筋条宽度，筋条宽度通常根据筒体直径设置在1.5到3毫米之间，保证注塑或者3D打印成型时筋条有足够的成型强度，不会出现填充不足或者变形的问题。排布完成后通过环形阵列将平面蜂窝映射到圆柱曲面上，再做布尔切除得到镂空结构，最后对所有开孔边缘做0.2到0.5毫米的圆角过渡，消除锐边，既可以降低成型时的应力集中，也能避免使用过程中锐边刮损滤膜、划伤操作人员。实际使用中这类构件如果作为滤筒使用，镂空的蜂窝筋条还能起到支撑外层滤材的作用，均匀的网格排布可以让滤材表面的受力更均匀，避免滤材在流体压力下局部过度凹陷出现破损。如果作为轻量化承载套筒使用，蜂窝壁的结构可以在保证筒体抗扭、抗弯强度的前提下，比同规格实心筒体减重60%以上，非常适合对自重有严格要求的便携设备、航空航天配套构件场景。设计时需要注意蜂窝排布的螺旋升角要和筒体轴向匹配，避免出现局部筋条过宽或者开孔截断的问题，保证整段筒壁的开孔率均匀一致，不会出现局部透流能力不足或者局部强度薄弱的问题。两端的连接环边需要根据对接的接口形式设计配合公差，如果是插入式连接需要控制环边的外径公差在h7级别，如果是法兰连接需要在环边上预留对应的螺栓过孔位置，保证安装时的同轴度符合装配要求。
