工业配套蜗壳式电动鼓风设备结构

项目分类:3D模型 发布时间:2021-09-27 ID:295799
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构
  • 工业配套蜗壳式电动鼓风设备结构

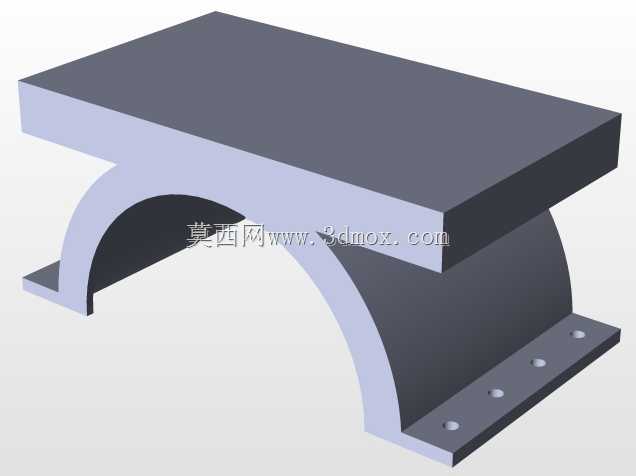

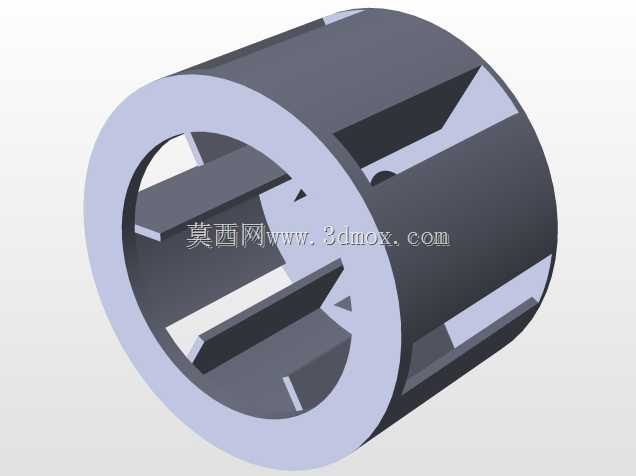

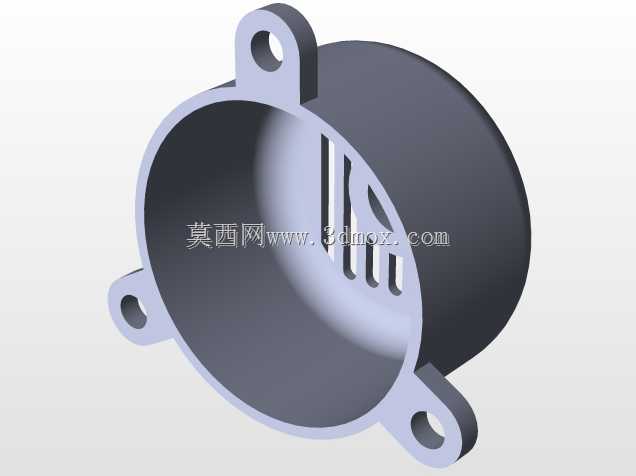

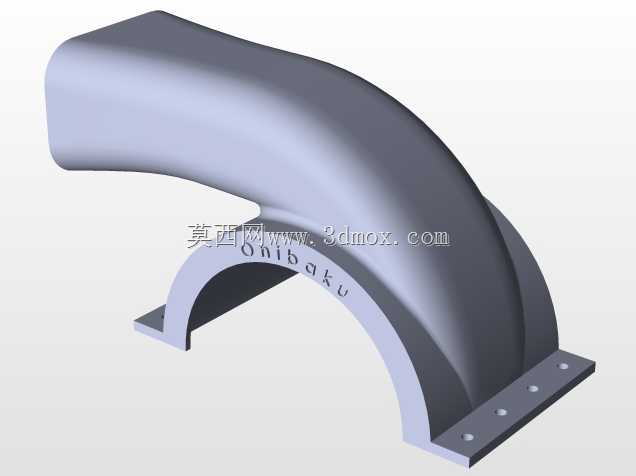

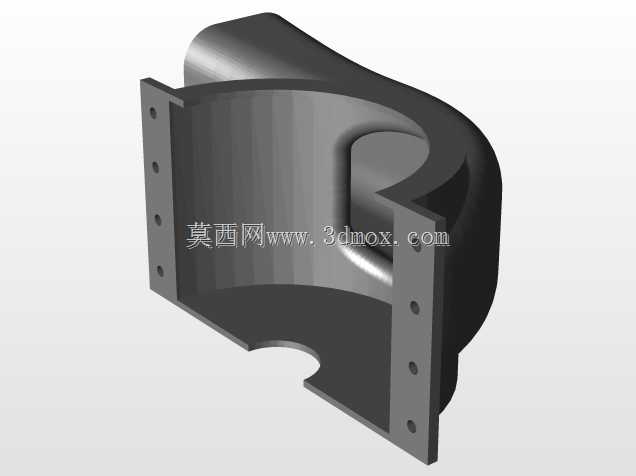

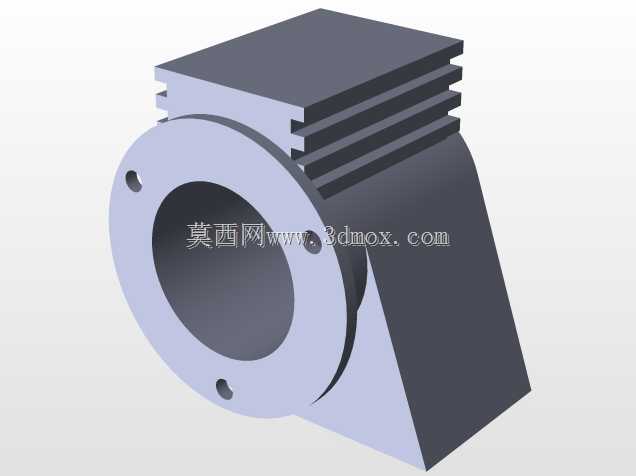

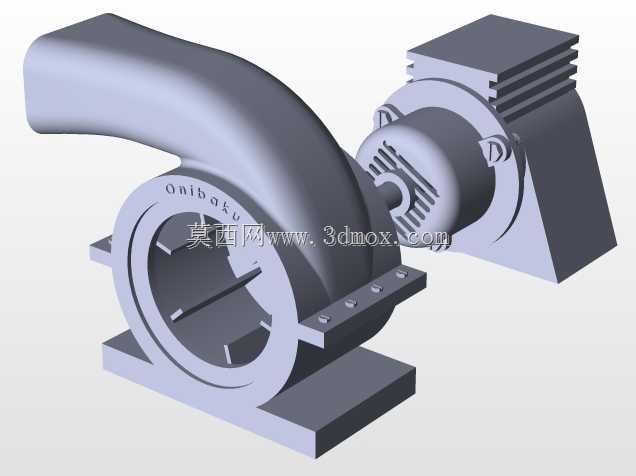

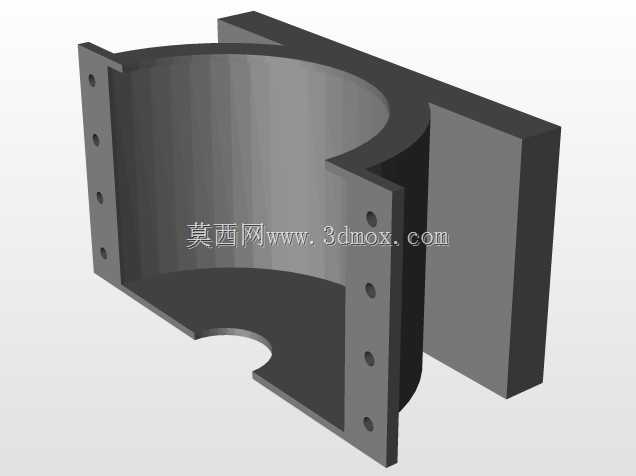

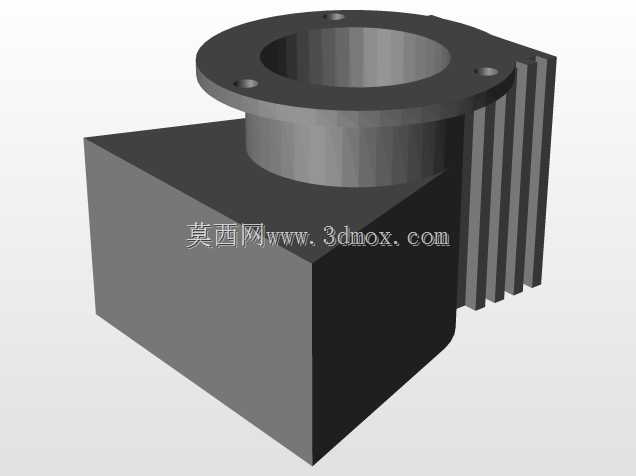

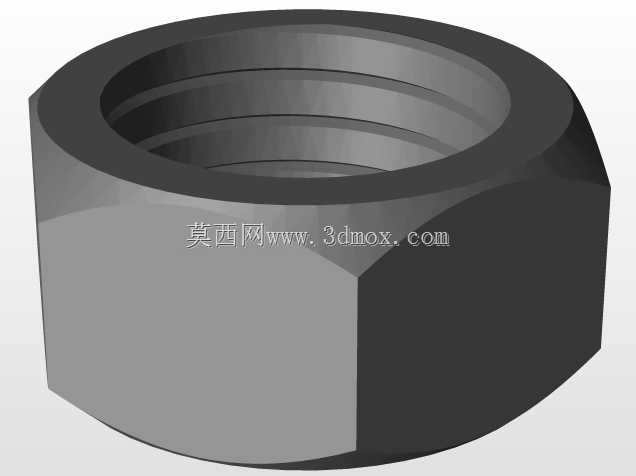

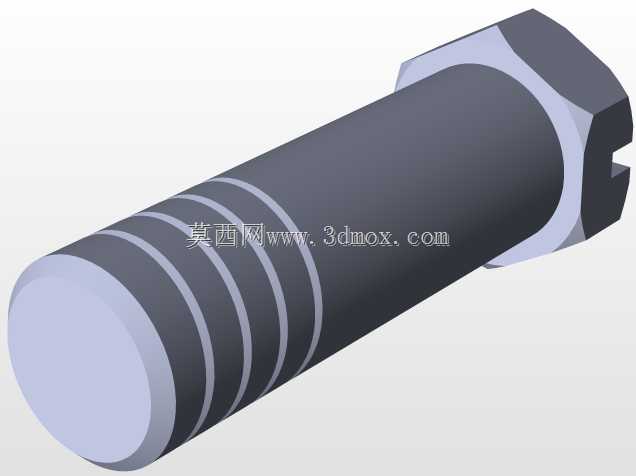

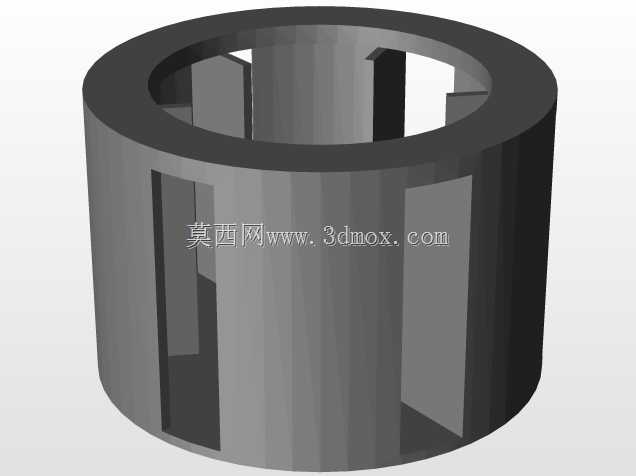

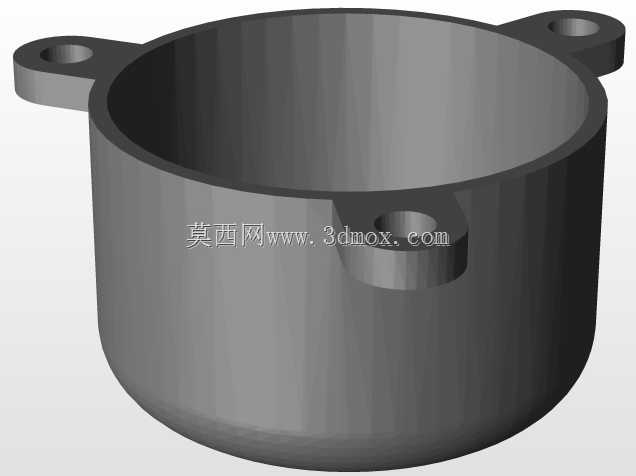

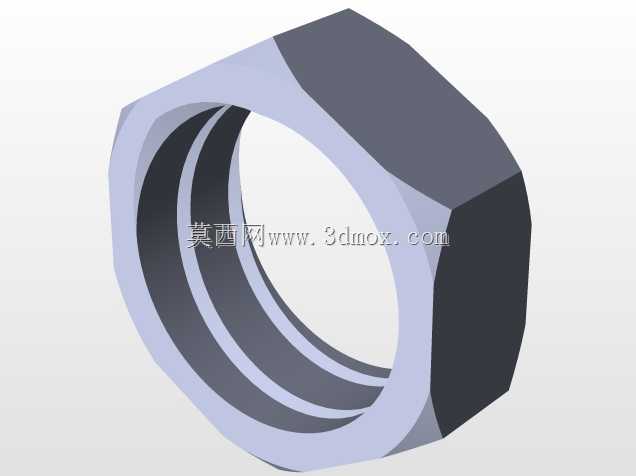

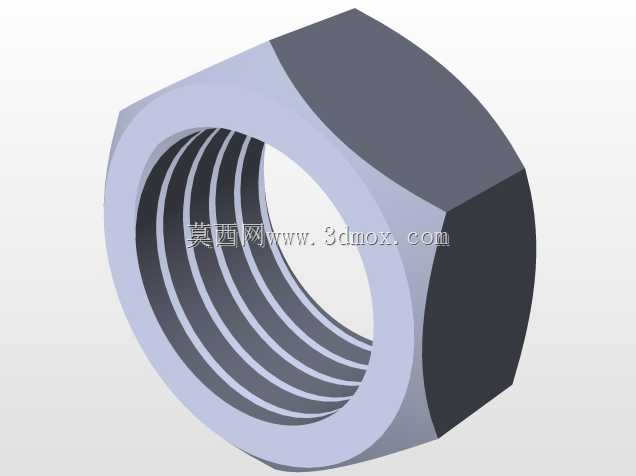

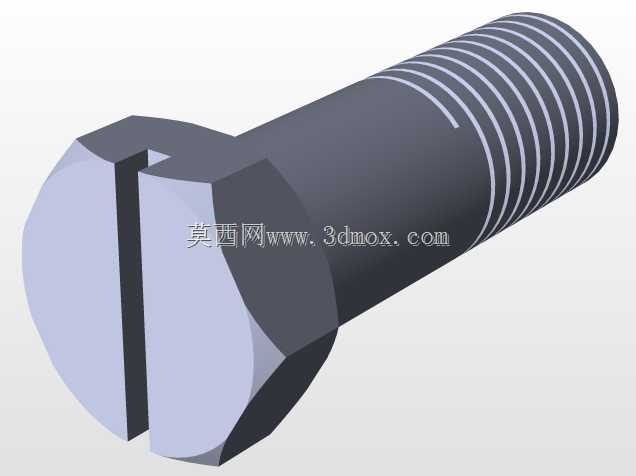

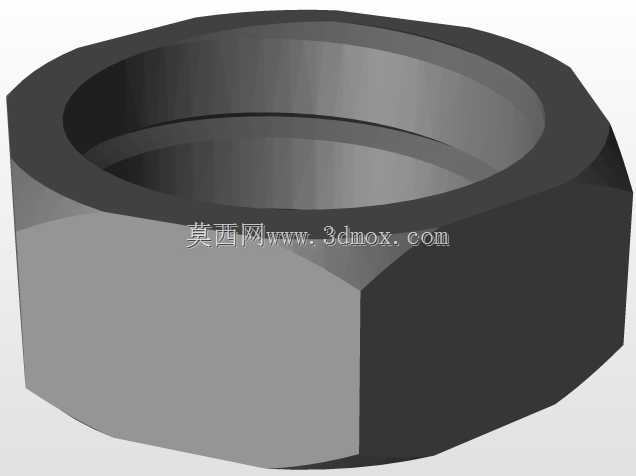

在车间通风除尘、小型燃烧设备助燃、物料气力输送末端、工业设备散热配套这类场景里,这类蜗壳式电动鼓风设备是非常常见的通用流体配套部件,很多做设备集成的工程师在选型初期,都会先找对应结构的三维数模核对安装边界,避免后期现场装配出现干涉。从结构设计逻辑来看,这款设备采用电机与蜗壳直连的布局,没有额外的传动皮带或者联轴器结构,整体集成度更高,轴向尺寸更短,适合安装空间局促的设备配套场景。蜗壳部分采用渐开线式流道设计,流道截面从叶轮出口位置顺着出风方向逐步扩大,能把叶轮甩出的高速气流的动压逐步转化为静压,降低流道内的涡流损耗,提升鼓风效率,出风端采用弯管导向结构,可直接对接硬质通风管路或者柔性帆布风管,减少额外的转向接头配置。安装底座采用一体化铸造型式的平板结构,底座上预留了对应规格的安装螺栓过孔,安装时可直接固定在设备机架或者混凝土基础上,底座与蜗壳、电机壳体之间设置了加强筋结构,能降低设备运行时的振动传导,避免长期运行出现连接螺栓松动的问题。电机部分的壳体上设置了轴向散热筋,运行时气流顺着散热筋流动可带走电机绕组产生的热量,端盖位置预留了散热进风槽,能保证电机内部空气循环,避免长时间高负载运行出现过热问题。叶轮部分采用前向式多叶片结构,相同转速下能获得更高的风压,适合需要克服一定管路阻力的送风场景,叶轮与电机轴之间采用键连接加锁紧螺母的固定方式,装配时需要做动平衡校正,降低运行时的径向跳动,减少噪音和振动传递。从安装边界来看,这款设备的重心落在底座平面范围内,吊装或者平放安装都能保证稳定性,出风管的朝向可根据实际管路布局调整蜗壳的周向安装角度,适配不同的走线方向,电机接线盒位于壳体侧上方,接线操作时不需要拆解其他部件,后期维护更换碳刷或者轴承时,只需要拆解电机端盖即可,不需要拆卸整个蜗壳和管路,维护便利性较好。在实际选型配套时,需要核对出风口的法兰尺寸与现场管路的匹配度,同时确认底座安装孔的孔距是否符合机架的预留安装位,还要根据需要的风压风量参数匹配对应功率的电机配置,避免出现风压不足或者电机过载的问题。
