皮带传动式离心通风机结构设计

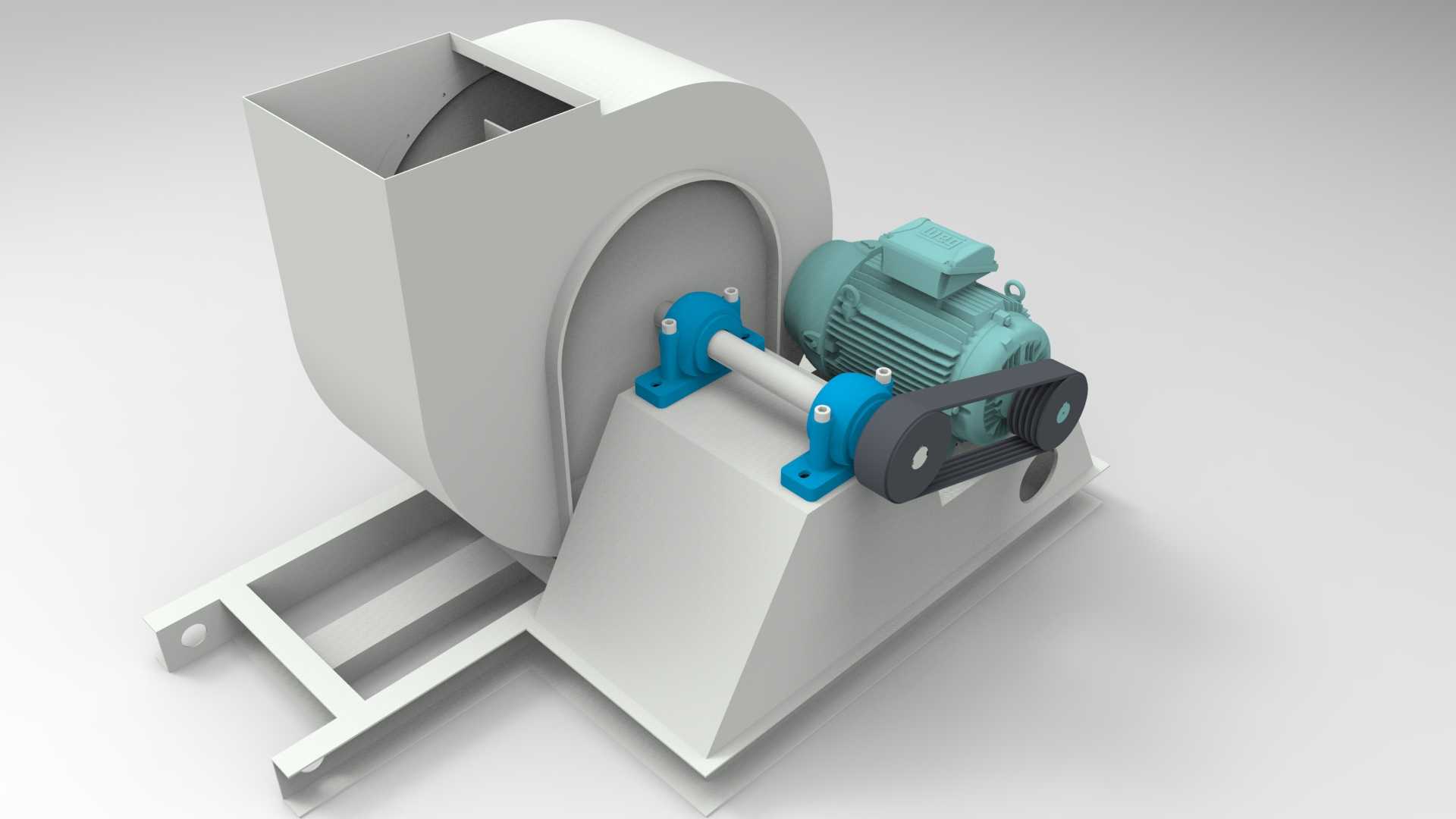

该款皮带传动离心通风机的三维结构，完整还原了工业场景中常用的中压送风设备的全部装配细节，可直接用于通风系统选型校核、结构拆解教学以及同类型设备的改型设计参考。从实际应用场景来看，这类风机广泛适配厂房车间排风除尘、涂装生产线废气抽排、粮食仓储通风换气、暖通空调系统送风等工况，相比直联式风机，皮带传动结构可通过更换皮带轮灵活调整叶轮转速，匹配不同风压风量需求，同时能缓冲电机启动时的冲击载荷，延长核心部件使用寿命。

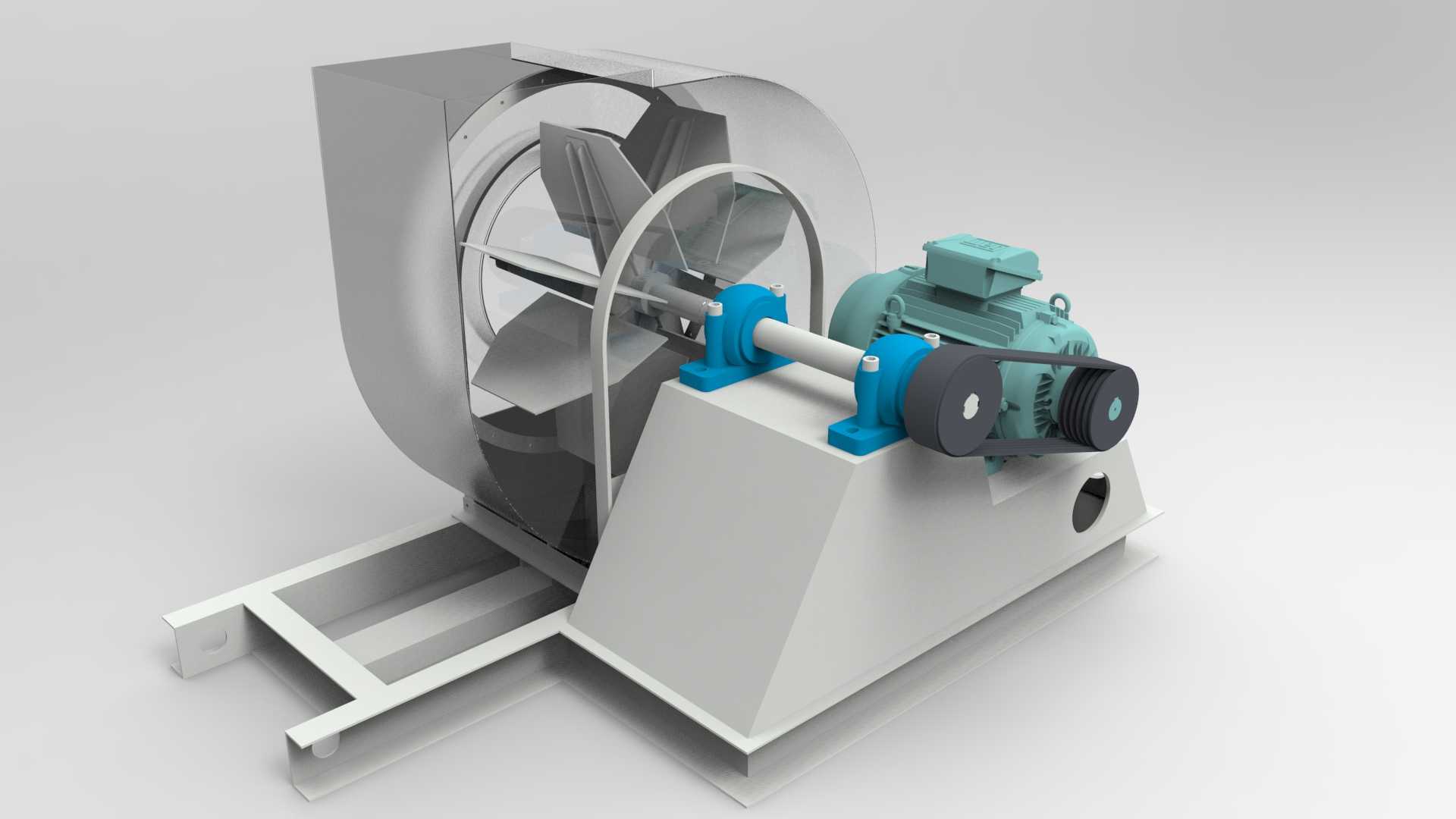

从结构设计逻辑来看，模型完整呈现了蜗壳、叶轮组、传动单元、动力单元、安装底座五大核心模块的装配关系：蜗壳采用对数螺旋线型面设计，型面曲率经过平滑过渡处理，可减少气流在壳体内的涡流损耗，出风口采用标准法兰连接结构，方便对接不同管径的通风管道；叶轮为后弯式叶片结构，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既降低气流流动阻力，也能减少长期运行时的应力集中问题，叶轮做了动平衡校验的结构预留，可适配不同转速下的平稳运行需求。

传动单元部分，模型清晰展示了轴承座、传动轴、皮带轮、三角带的装配关系：两个带调心结构的轴承座通过螺栓固定在底座的安装平台上，轴承座的安装面预留了调整垫片的放置空间，方便现场安装时校准轴的同轴度；主动皮带轮与电机输出轴配合，从动皮带轮与叶轮轴连接，皮带外侧设置了半包围式的皮带护罩结构，避免运行过程中杂物卷入传动部件，同时符合工业设备的安全防护要求。动力单元采用标准卧式异步电机，电机通过滑轨式安装结构固定在底座上，滑轨上预留了长条形调节孔，可通过调整螺栓改变电机位置实现皮带张紧度的调节，无需拆解其他部件即可完成皮带更换与张紧作业。

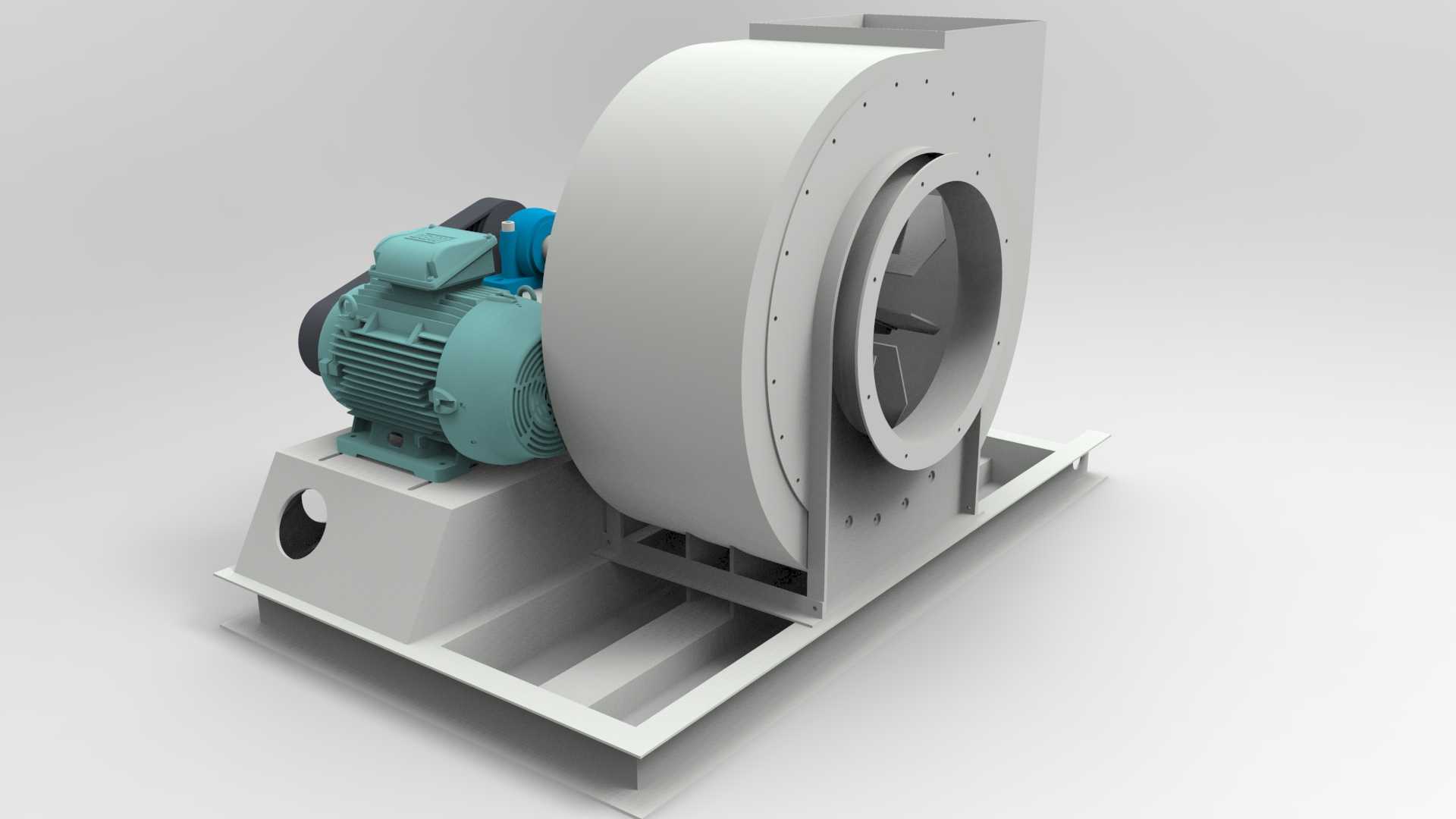

安装底座采用型钢焊接框架结构，底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢架平台上，底座的承重筋板布置对应叶轮、电机、轴承座的承重位置，避免长期运行出现结构变形；整机的安装边界清晰，进风口位于蜗壳侧面轴向位置，出风口方向可根据安装需求调整蜗壳固定角度，适配不同现场的管道走向，设备检修空间预留充足，日常维护时可直接拆卸轴承座端盖加注润滑脂，或拆卸电机侧护罩更换皮带，无需整体拆解风机主体。
