船用系泊缆绳固定防滑支撑座设计

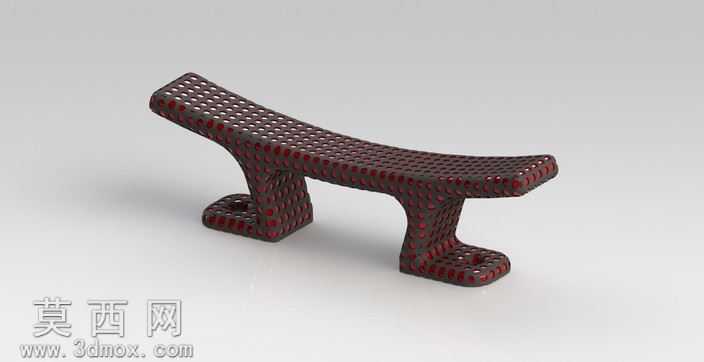

本作品为船用系泊场景设计的Amarre缆绳固定支撑座，整体采用三维参数化建模方式完成全结构构建，建模阶段优先梳理支撑座的受力逻辑：上部为贴合缆绳弧度的内凹承托曲面，曲面曲率经过反复校准，可匹配常用系泊缆绳的外径范围，避免缆绳与承托面出现硬棱角接触造成的缆绳磨损。支撑结构采用双支腿一体化设计，两支腿从承托梁两端向下平滑过渡，底部延伸出带安装孔的固定法兰盘，安装孔位按照船舶甲板舾装件的通用安装间距排布，可直接适配标准螺栓完成甲板固定，无需额外加工转接件。建模过程中对所有棱边做了圆角过渡处理，既消除了应力集中隐患，也避免安装使用过程中尖锐边角划伤作业人员或缆绳表层。材质渲染阶段选用了带密集防滑凸点的复合防滑材质，承托面与支腿表面全覆盖均匀排布的半球形防滑凸点，凸点间距经过受力模拟验证，可在缆绳受拉力产生微动时提供足够的静摩擦力，防止缆绳在承托面上出现滑移窜动；基底材质选用耐海水腐蚀的高强度合金材质，表面做哑光深红防腐涂层处理，渲染时调整了材质的粗糙度与反光参数，还原海洋高盐高湿环境下舾装件的真实质感，凸点边缘做了细微的高光处理，凸显防滑结构的立体层次。结构设计上采用一体化成型思路，承托梁与支腿、底部法兰之间无拼接缝隙，整体结构强度更高，可承受大吨位船舶系泊时的缆绳拉力载荷，两支腿之间预留了足够的操作空间，方便作业人员完成安装固定与日常检查维护。设计过程中同步做了轻量化处理，在保证结构强度的前提下对支腿内部做了等壁厚掏空，降低整体自重的同时也减少了材料消耗，底部法兰的安装孔做了沉头设计，螺栓安装后可完全没入沉孔内，避免突出的螺栓头刮蹭缆绳或绊倒作业人员。渲染输出阶段搭建了模拟船舶甲板的浅灰色柔光场景，调整了多角度光源，清晰展现支撑座的曲面弧度、防滑纹理与整体结构比例，让观看者可以直观了解该系泊支撑座的形态特征与安装适配性。
