拉杆式双作用气动柱塞执行机构结构设计

这款气动柱塞的结构设计，核心围绕气动系统中直线往复动力输出的实际需求展开，在轻工包装、自动化送料、小型工装夹紧、工位推料等场景中都能适配，作为气动回路的末端执行部件，它依靠压缩空气的压力差推动活塞杆输出直线推力与拉力，完成工件推送、工位顶升、夹具压紧这类常规直线动作，相比电动推杆响应速度更快，结构更简单，日常维护成本更低，适合短行程、高频次往复的作业工况。

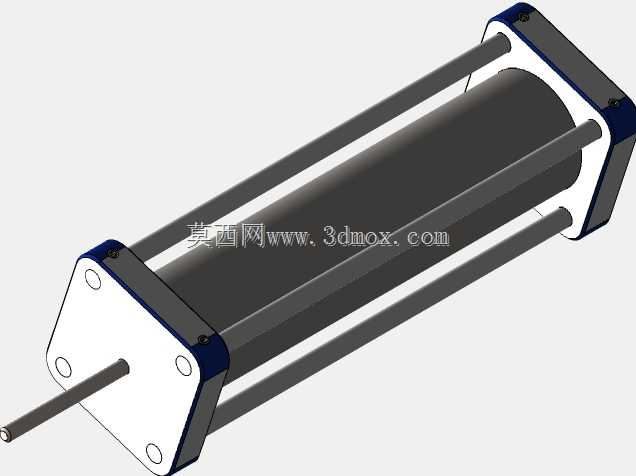

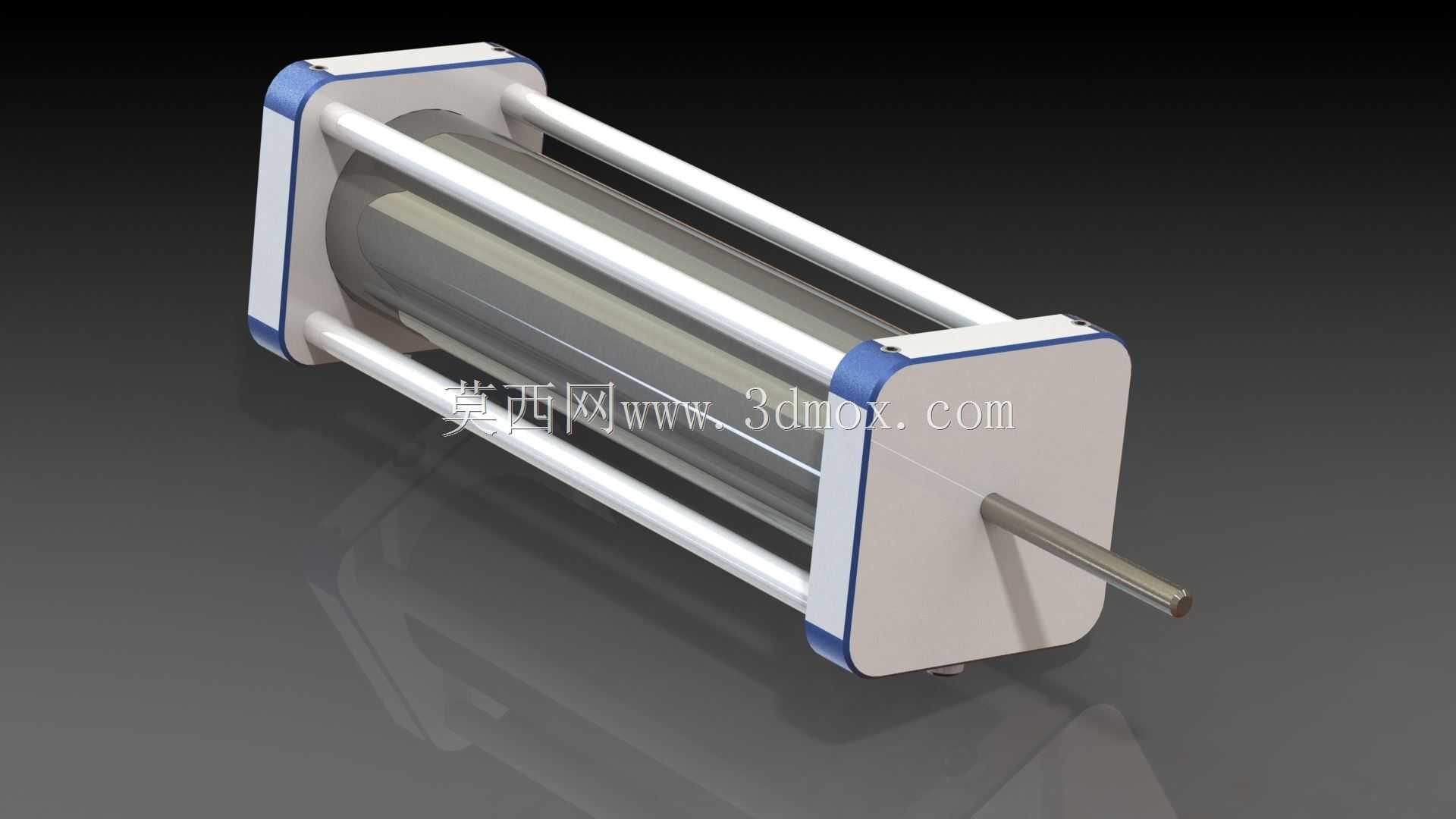

从结构设计逻辑来看，这款柱塞采用了经典的拉杆式气缸布局，两端方形端盖通过四根平行拉杆完成锁紧固定，相比螺纹连接的端盖结构，拉杆式的装配公差更容易控制，端盖与缸筒之间的同轴度可以通过拉杆的预紧力均匀调整，避免端盖偏斜导致的活塞杆运行卡滞问题。缸筒部分采用光滑金属内壁设计，配合活塞上的密封件可以保证腔室的气密性，减少压缩空气的内泄漏，提升动力输出效率。活塞杆从前端盖中心伸出，端盖内部预留了导向环与密封件的安装槽，既可以为活塞杆提供径向支撑，避免活塞杆伸出时出现径向晃动，也能阻挡外界灰尘、碎屑进入缸筒内部，延长密封件的使用寿命。

在安装边界的考量上，两端方形端盖预留了标准化的安装孔位，既可以通过端盖孔做轴向固定，也能搭配配套的安装附件完成脚架式、法兰式、耳轴式等多种安装方式，适配不同设备的安装空间要求。整体外形为规整的柱体结构，四根拉杆对称分布在缸筒外侧，不会额外占用过多径向安装空间，在设备内部排布气动管路时也不会与周边结构产生干涉。活塞杆的伸出端做了光滑圆柱面设计，用户可以根据实际使用需求加装连接接头、推板、压头等末端配件，不需要额外对活塞杆做二次加工。

设计过程中充分考虑了运行的稳定性，活塞在缸筒内的行程做了限位设计，避免活塞运行到行程末端时直接撞击端盖产生冲击与噪音，端盖与活塞接触的位置预留了缓冲结构的安装空间，有高速运行需求的场景可以加装气缓冲组件，降低活塞到位时的冲击力，提升部件运行寿命。整体结构没有冗余的复杂零件，拆解与装配都十分便捷，后期更换密封件、清理缸筒内部杂质时不需要专用工具，适合车间现场的日常维护作业，在常规0.4-0.8MPa的工厂压缩空气供气压力下，就可以稳定输出额定的直线驱动力，满足多数轻载自动化工位的动力需求。
