小型直流驱动微型电子马达结构设计

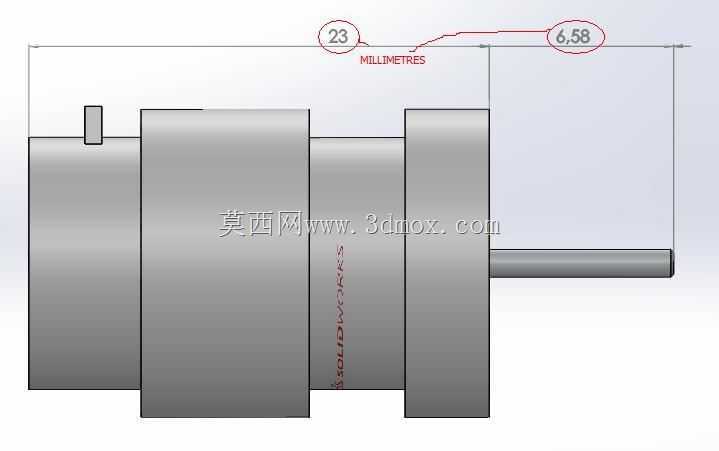

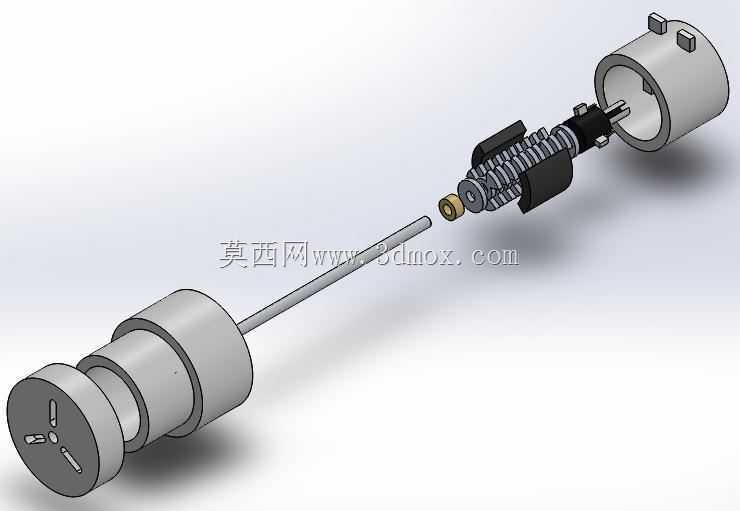

　　这款微型电子马达的三维结构设计，核心面向小空间内的动力输出需求，在消费电子、小型医疗设备、精密仪器传动、智能玩具、微型泵阀驱动等场景中有着极高的适配性。做这类小尺寸动力部件的建模时，首先要考虑的是安装边界的约束——很多应用场景留给动力单元的径向空间往往不足20mm，轴向安装长度也被严格限制，因此建模过程中首先将电机的主体外壳做了等壁厚的圆柱结构设计，外壳采用两段式阶梯圆柱造型，既可以通过阶梯面实现装配时的轴向定位，也能在外壳内部预留出定子绕组、永磁体转子的安装空间，避免内部元器件出现排布干涉。输出轴采用单出轴的光轴加扁位结构，轴伸端的扁位设计是为了匹配外接传动件的周向固定需求，相比传统的键连接，

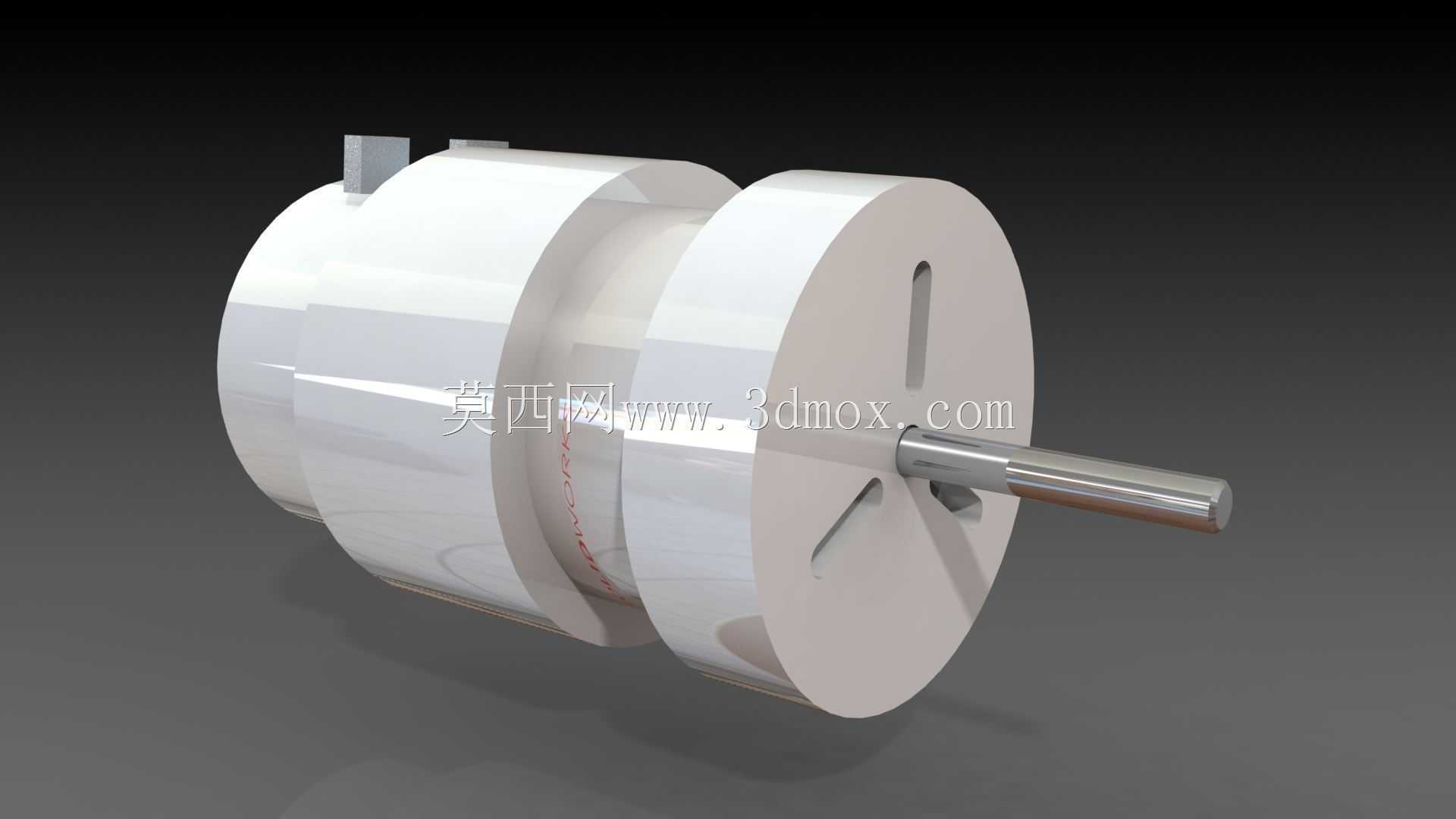

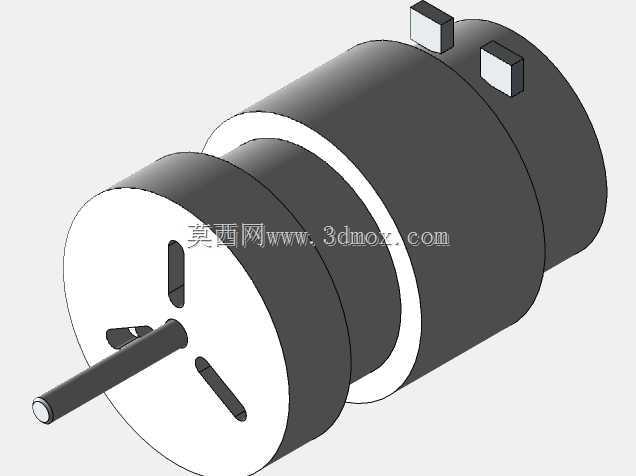

　　这种扁位结构在小扭矩传动场景下加工更简单，装配效率更高，也不会因为键槽的存在削弱小直径轴的结构强度，轴的根部做了微小的退刀槽处理，方便装配时端盖的贴合密封，也能避免轴转动时和端盖发生摩擦剐蹭。端盖部分采用和主体外壳同直径的圆盘结构，端盖上预留的两个对称开槽并非装饰结构，一方面是作为装配时的工艺卡口，方便工装卡持完成端盖和主体的压装固定，另一方面也可以作为内部绕组散热的辅助通气槽，在电机持续低负载运行时，能通过槽口形成微弱的空气对流，带走绕组产生的部分热量，避免密闭空间内热量累积导致的磁体退磁问题。外壳尾部的凸起接线端子结构，建模时特意做了防呆的偏置设计，两个接线引脚的中心距和引脚直径都匹配常用的微型接插件规格，

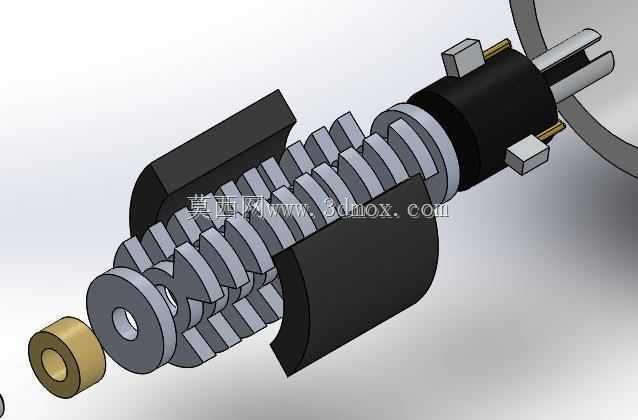

　　用户在做整机组装时不需要额外做接线转接，直接插接标准连接器就能完成供电接线，能大幅减少整机组装的工序耗时。从功能特性来看，这款微型马达属于低压直流驱动类型，适配常见的3V到12V直流供电场景，输出转速根据绕组参数的不同可以覆盖数千转到上万转的区间，输出扭矩能够满足小型传动机构的动力需求，因为整体结构做了轻量化设计，整机自重很轻，在对负载重量敏感的便携式设备、穿戴式智能设备中也能适配。建模过程中所有的装配配合面都预留了合理的公差带，比如外壳和端盖的配合采用小间隙的过渡配合，既保证压装后的同轴度，也不会因为过盈量太大导致外壳变形挤压内部转子；输出轴和端盖内轴承位的同轴度公差控制在0.02mm以内，能有效降低轴转动时的径向跳动，减少运行过程中的振动和噪音，这对于用在精密检测仪器、桌面小型办公设备里的动力部件来说尤为重要，过大的振动和噪音会直接影响终端设备的使用体验。在做安装结构设计时，没有在电机外壳上额外做安装法兰或者固定耳，是因为这类微型电机的应用场景固定方式非常多样，部分场景采用外壳点胶固定，部分场景采用橡胶圈套裹后嵌入安装腔，还有部分场景采用尾部端子焊接固定在PCB板上，省去额外的安装结构能给终端用户留出更多的安装适配空间，用户可以根据自身的设备结构选择最合适的固定方式，不会被预设的安装结构限制设计思路。建模时对内部的磁路结构也做了简化的等效处理，虽然外观模型没有完全展示内部绕组的绕线细节，但外壳的内部尺寸、

　　转子的安装间隙都按照实际量产的微型电机参数做了匹配，用户如果需要基于这个模型做整机的结构干涉检查、装配模拟，完全可以直接调用，不需要再调整外部的安装尺寸，也不用担心和实际采购的标准微型电机尺寸出现偏差。这类微型动力部件的设计难点从来不是实现动力输出，而是在极小的尺寸空间内平衡结构强度、散热性能、装配便利性和运行可靠性，建模过程中每一处结构细节的取舍，都是围绕实际量产和终端应用的需求来调整，比如外壳的壁厚选择，太薄会导致压装时外壳变形，太厚则会挤占内部磁体和绕组的空间，降低电机的功率密度，最终选定的壁厚参数是经过多轮结构仿真验证的，既能满足装配时的结构强度要求，也给内部元器件留出了足够的排布空间。端盖和轴之间的间隙也做了反复调整，间隙太大会导致内部进入灰尘杂质，影响电机的使用寿命，间隙太小则会因为加工公差的累积导致轴和端盖发生摩擦，增大运行阻力，最终的间隙值匹配常用的微型含油轴承厚度，能在保证密封效果的同时将转动摩擦阻力降到最低。
