激光笔用同轴封装激光发射模组结构

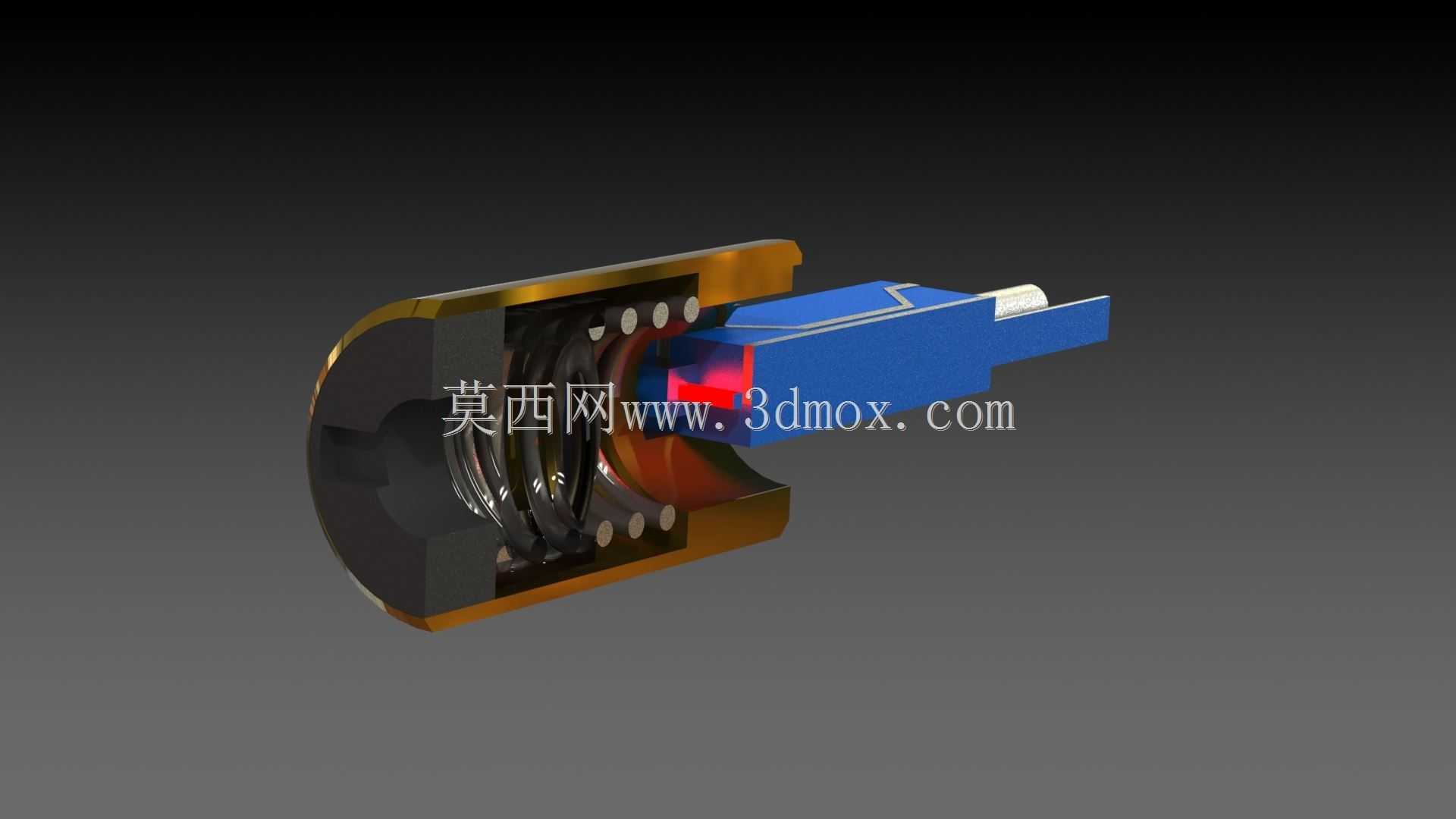

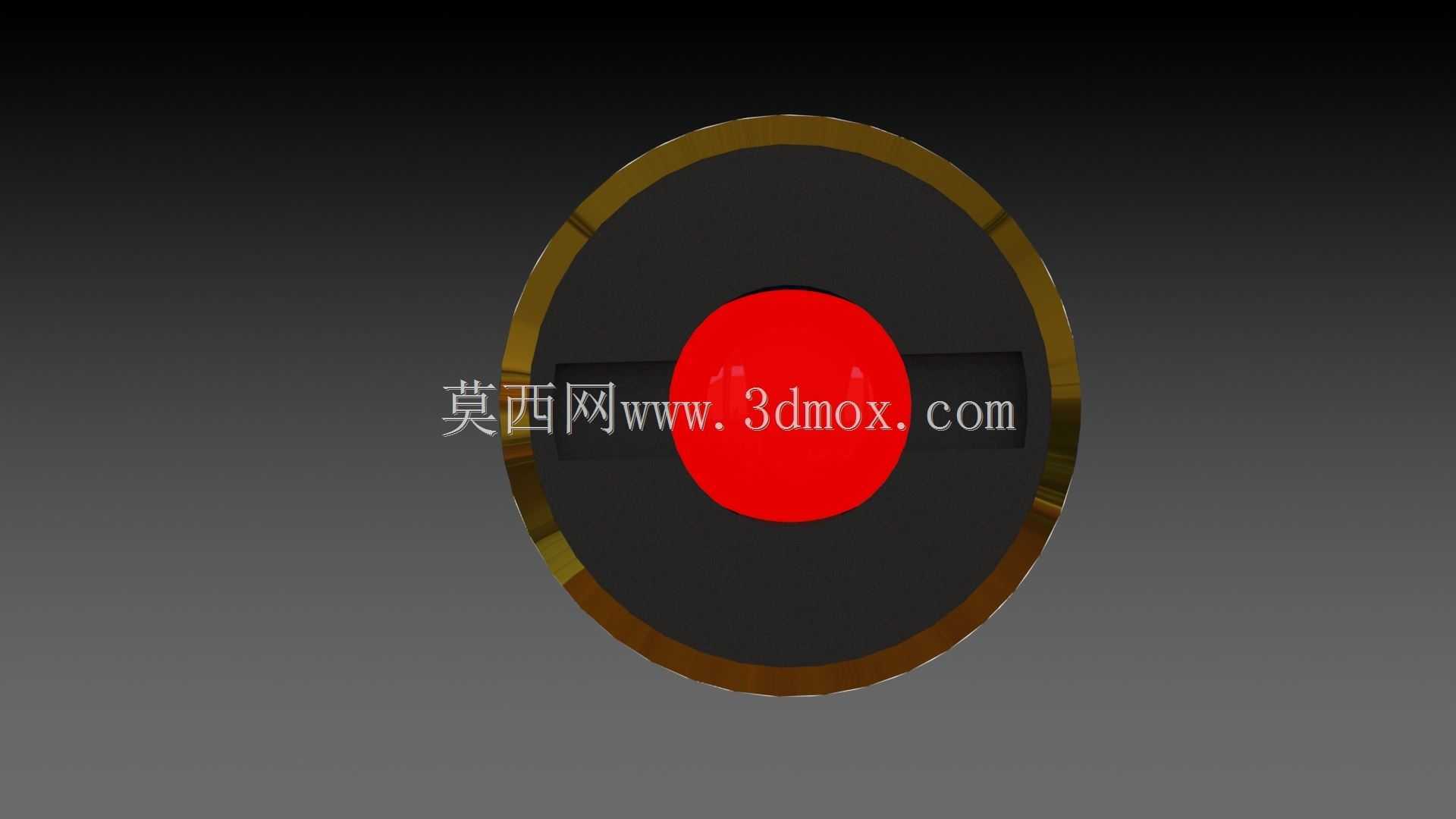

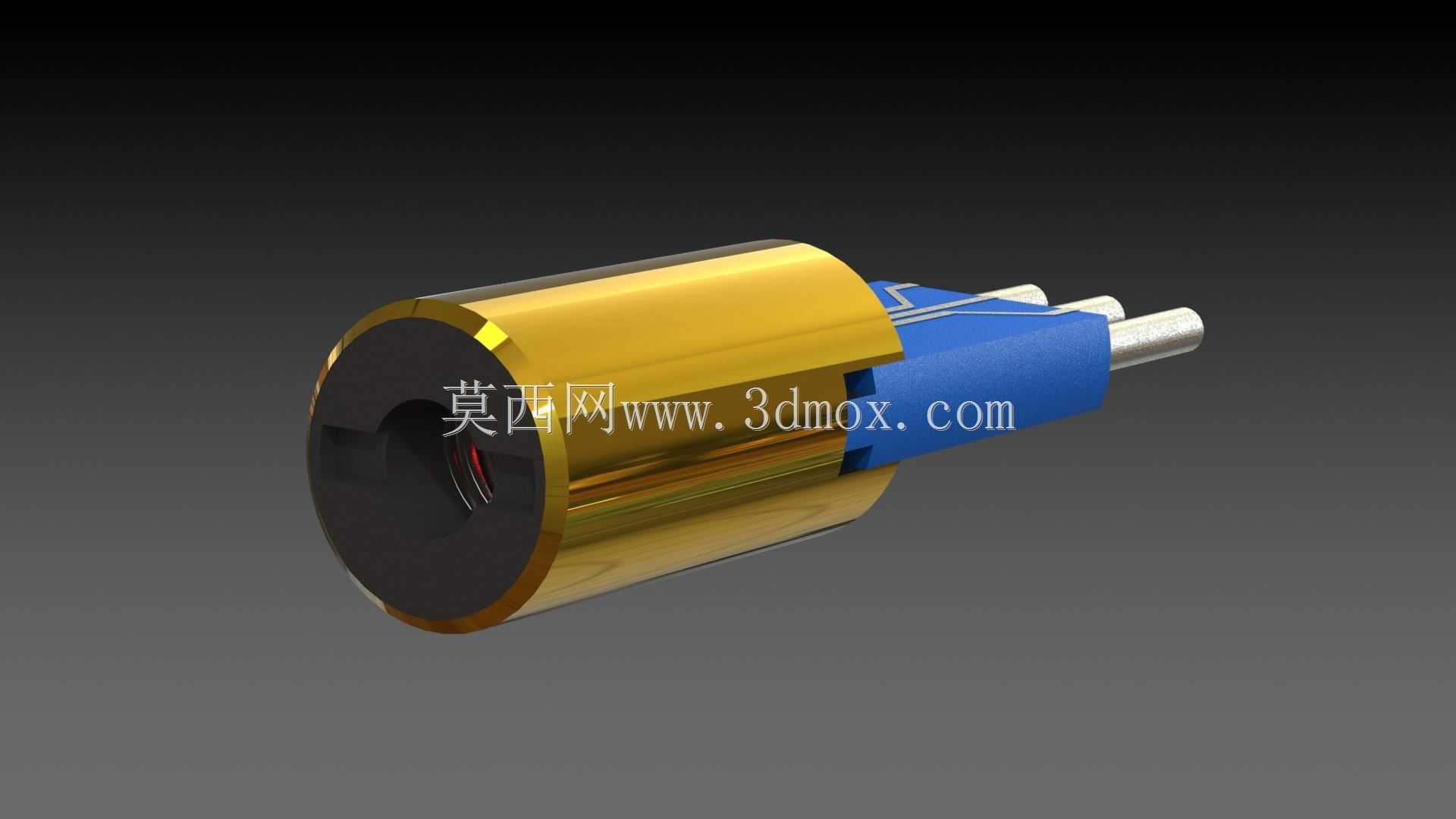

　　日常教学演示、会议投屏指示、工程现场点位标定场景里用到的手持激光笔，核心功能实现全靠前端这组紧凑的激光发射模组，这类部件也是小型光电指示设备里最核心的功能单元，设计时要兼顾光学同轴度、供电接触可靠性、手持端的装配便捷性，还要控制整体径向尺寸适配常规笔壳的安装内腔。从结构上看，该模组采用三段式同轴布局，最外侧的金色金属壳体承担结构支撑、散热与电磁屏蔽三重作用，金属壳内壁与内部光学元件、激光二极管基座采用过盈配合压装，不需要额外粘接剂就能保证各部件的同轴度误差控制在0.02mm以内，避免激光出射时出现偏轴、光斑变形的问题。前端的黑色端盖是光学窗口压装位，内置的聚焦透镜通过端盖内侧的台阶定位，透镜与激光二极管发光点的间距经过精确计算，

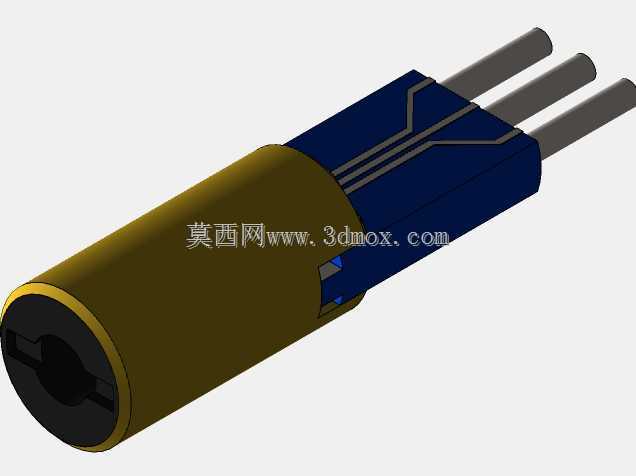

　　保证出射激光在5-20米的常用指示距离内保持合适的光斑大小，不会出现过度发散导致指示点位模糊的情况。中段的蓝色绝缘基座承担电极隔离与引脚定位作用，三根金属插针从基座尾部伸出，分别对应激光二极管的正极、负极以及内置恒流驱动板的信号引脚，插针的伸出长度、径向间距完全匹配常规激光笔驱动电路板的焊盘孔位，装配时直接插装过波峰焊就能完成电气连接，不需要额外飞线，能大幅提升整笔装配的生产效率。设计过程中首先要确定的是安装边界尺寸，这类模组的整体外径控制在8mm左右，总长度不含插针为18mm，刚好能嵌入直径10mm以内的笔壳内腔，尾部插针的中心距为2.54mm，和通用PCB的孔距标准一致，不需要为该模组单独设计定制电路板，能降低整笔的物料成本。

　　散热设计上，金属外壳的壁厚设置为0.8mm，既保证足够的结构强度避免跌落变形，也能将激光二极管工作时产生的热量快速传导到笔壳上，避免连续长时间工作时二极管结温过高导致功率衰减、寿命缩短。绝缘基座采用PBT材质注塑成型，耐温等级达到120℃，和金属外壳之间设置有定位卡槽，压装后不会出现相对转动，保证尾部插针的周向位置固定，插装电路板时不会出现引脚错位顶弯的问题。实际选型适配时，要注意该模组的出光口端面和笔壳前端出光孔的同轴对齐，装配时可以通过外壳外壁的定位凸点和笔壳内壁的凹槽配合，保证出光方向和笔身轴线一致，避免指示时出现光点偏移笔端正对位置的情况。另外，该结构的模组也可以拓展应用在小型激光瞄准器、工业设备定位标线、

　　简易激光测距模组的发射端，只需要根据不同的功率需求更换内部的激光二极管与匹配的驱动电阻，外部安装尺寸完全通用，不需要重新开模制作外壳部件，能覆盖多类小型光电指示产品的需求。结构建模时要重点保证各段同轴面的圆柱度公差，金属外壳的内孔、绝缘基座的配合外圆、透镜安装台阶、二极管定位孔这几个关键配合面的同轴度必须严格约束，否则装配后会出现光斑偏心、出光功率不稳定的问题。尾部插针的根部做了滚花处理，和绝缘基座注塑时嵌合为一体，能承受5N以上的拉拔力不会松脱，满足装配、维修时的插拔受力需求。前端的黑色端盖采用哑光氧化处理，避免环境光在端盖表面形成反光干扰出射光斑，同时端盖和金属外壳之间采用卷边压合封装，密封等级达到IP54，能阻挡日常使用时的灰尘、手汗侵入模组内部，避免光学透镜沾污、引脚氧化导致的接触不良问题。
