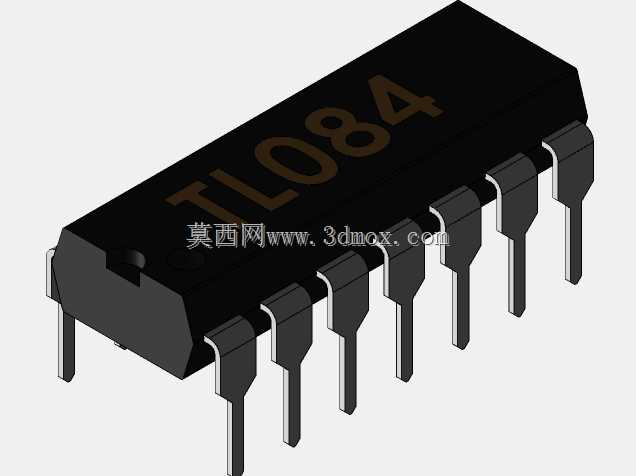

直插式四运算放大器TL084封装结构

在工业测控板卡、实验教学仪器、音频前级处理电路的PCB布局阶段，直插式运算放大器的封装建模精度，直接影响后续器件焊接、结构干涉排查、整机装配的效率。本次呈现的TL084四通道运算放大器三维结构，完全遵循DIP-14封装的行业通用尺寸规范，建模时优先还原了双列直插封装的核心结构特征：黑色环氧树脂塑封主体的棱边倒角、引脚的冲压弯折弧度、引脚末端的焊锡浸润段长度，都和实际量产器件的外形公差保持一致，可直接导入PCB结构设计软件做装配干涉校验。

从实际工程应用场景来看，这类四运算放大器常被用在多通道信号调理模块中，单颗芯片可同时处理四路模拟信号，在工业传感器信号放大、有源滤波电路搭建、波形发生电路设计中应用广泛。建模过程中特意对引脚的间距做了精准控制，相邻引脚中心距严格匹配2.54mm标准排距，两列引脚的跨距也符合DIP-14封装的通用安装尺寸，能直接适配标准面包板、万能板以及量产PCB的焊盘布局，设计人员在做板级结构验证时，无需额外调整尺寸即可完成虚拟装配。

塑封主体的顶部标识区域做了细节还原，对应实际器件的型号丝印位置，在做整机BOM可视化校验时，可快速识别器件型号，避免同封装不同型号器件的装配错混。引脚部分采用了阶梯式建模，还原了直插引脚从塑封本体伸出后的弯折结构，靠近塑封位置的引脚加厚段、中段平直段、末端收窄的插装段都做了区分，在做热仿真或者结构应力分析时，可准确还原引脚的受力形变特性，避免因建模简化导致的仿真结果偏差。

在安装边界设计上，模型预留了器件插装后的焊盘伸出余量，同时考虑了塑封本体距离PCB板面的高度间隙，可兼容常规波峰焊、手工焊接的工艺空间要求，不会出现模型与PCB板面、周边阻容件的结构干涉。对于做教学实验装置开发、小型工业控制板卡设计的结构工程师而言，该模型可直接调入装配体，快速完成板上器件的布局排布，省去自行测量器件尺寸、从零建模的时间，大幅提升板级结构设计的效率。建模时还特意还原了塑封本体一端的定位缺口特征，对应实际器件的引脚1标识位置，在虚拟装配时可快速确认器件安装方向，避免因方向装反导致的电路故障排查成本。
