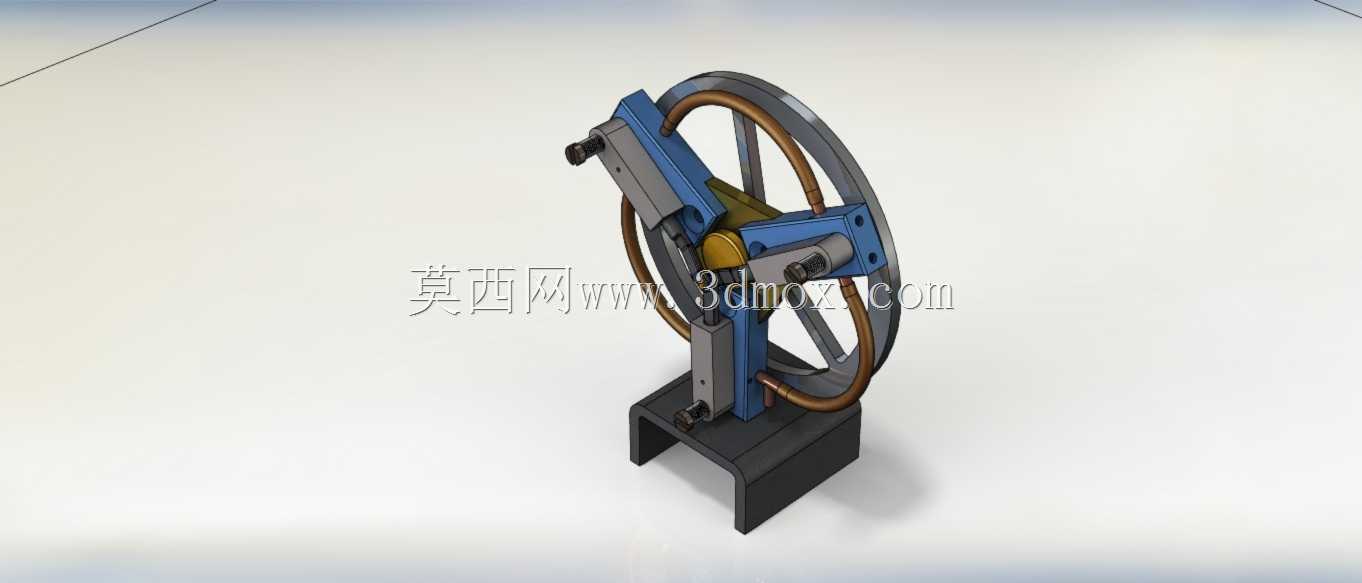

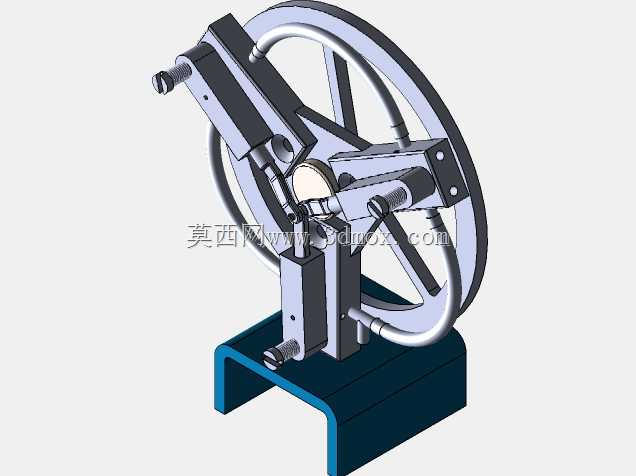

三缸摆动式蒸汽机结构设计方案

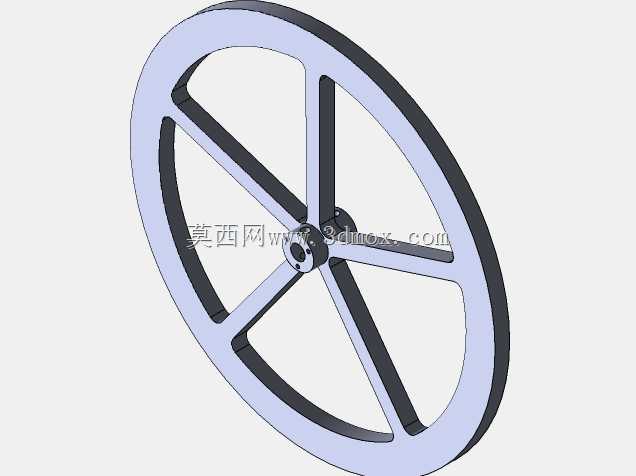

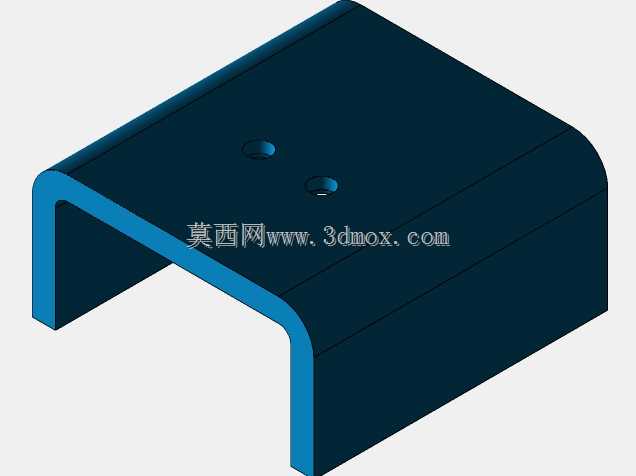

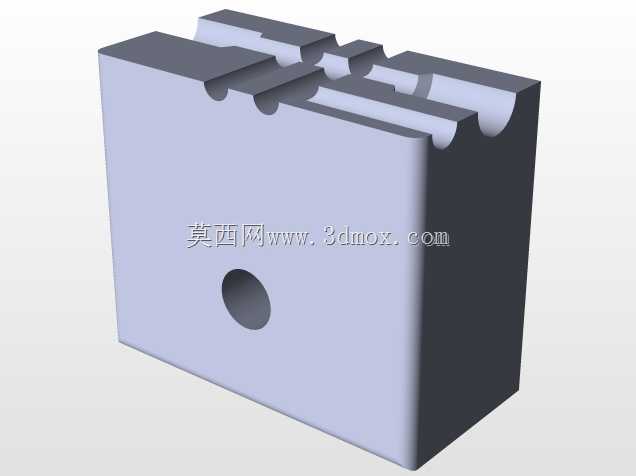

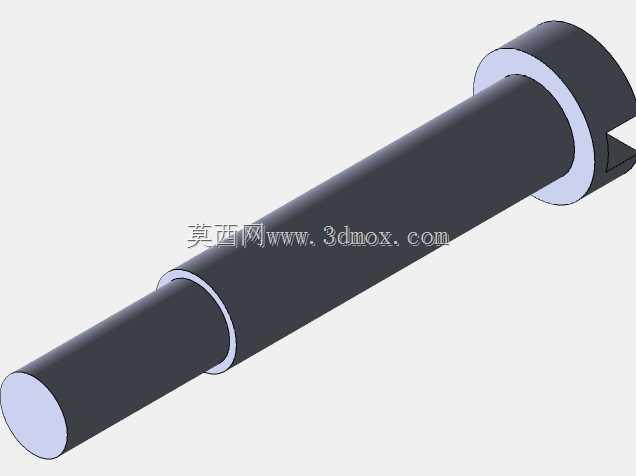

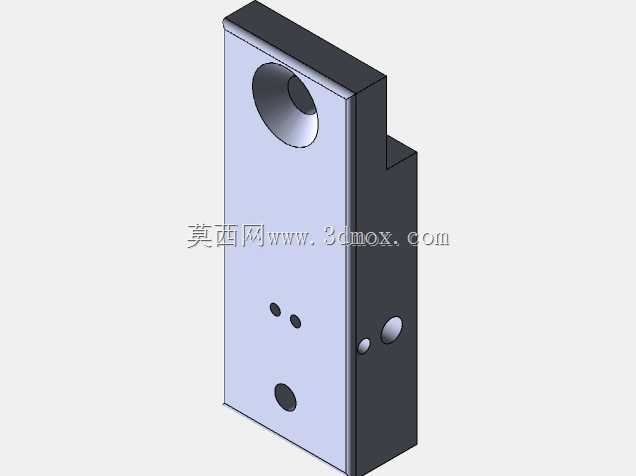

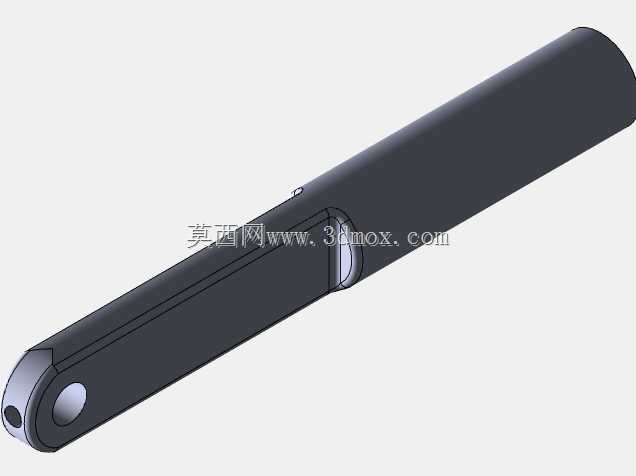

在小型热能动力转换场景中，摆动式蒸汽机凭借结构紧凑、扭矩输出平顺的特性，常被应用于教学演示装置、小型复古动力模型、低压余热回收动力单元等场景，三缸布局的设计更是进一步抵消了单缸、双缸结构的动力死点问题，让运转过程的连续性得到大幅提升。这套三缸摆动式蒸汽机的设计，核心围绕摆动配气的原理展开，三个气缸沿飞轮径向呈120度夹角均匀分布，每个气缸的缸体可绕自身铰接支点做小角度摆动，在摆动过程中同步完成进排气口的切换，省去了传统蒸汽机复杂的气门推杆、凸轮配气机构，大幅压缩了整体结构的体积，也降低了加工装配的难度。从安装边界来看，整套装置采用一体式立式安装支座，支座底部预留了标准的安装孔位，可直接固定在实验台架或设备基座上，整体径向尺寸不超过常规小型动力单元的安装空间，轴向厚度控制在较薄的区间，不会占用过多的布置空间，适配小型设备的紧凑安装需求。功能特性层面，三个气缸交替做功，飞轮储存的转动惯量可以平顺抵消各缸切换过程的扭矩波动，输出轴直接与飞轮同轴连接，可直接外接带轮、齿轮等传动部件，为外接负载提供稳定的旋转动力；摆动缸的密封结构采用面接触配合，在低压蒸汽工况下能保持较好的密封性能，减少蒸汽泄漏带来的能量损耗，同时铰接点的耐磨衬套设计，也能降低长期往复摆动带来的磨损，延长设备的维护周期。设计过程中，优先考虑了零件的加工工艺性，气缸、活塞、支座等结构件均可采用常规的铣削、车削工艺完成加工，不需要特殊的定制刀具或复杂工艺，飞轮采用轮缘加厚的结构设计，在控制整体重量的前提下保证足够的转动惯量，铜质的管路沿支架排布，既保证了蒸汽输送的通畅，也让整体结构的布局更规整，避免管路干涉气缸的摆动行程。实际应用中，这类结构不需要复杂的控制系统，只要接入稳定压力的饱和蒸汽即可持续运转，非常适合用于热能动力原理的教学演示，也可作为小型余热回收系统的动力输出单元，将低品位的蒸汽热能转换为旋转机械能，驱动小型水泵、风机等附属设备，在小型分布式能源场景中有一定的实用价值。建模过程中对所有运动部件都做了干涉检查，确认气缸摆动、活塞往复、飞轮旋转的全行程内没有部件碰撞，各配合面的公差设定也符合常规机械加工的精度要求，装配时不需要额外的修配即可完成组装，对于机械结构从业者来说，这套模型也能帮助理解摆动配气机构的工作原理，掌握多缸动力单元的布局设计思路。
