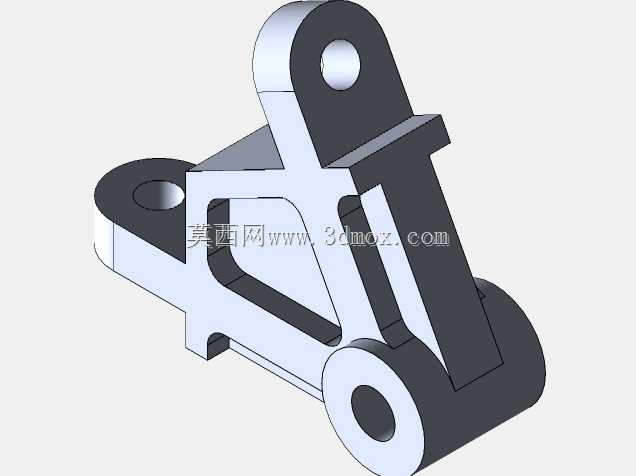

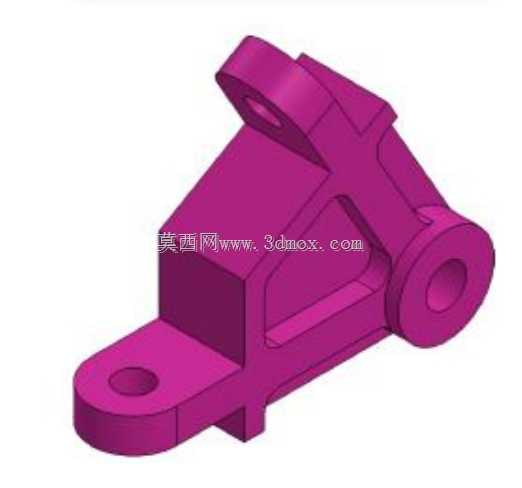

CSWA认证练习用异形支架零件造型

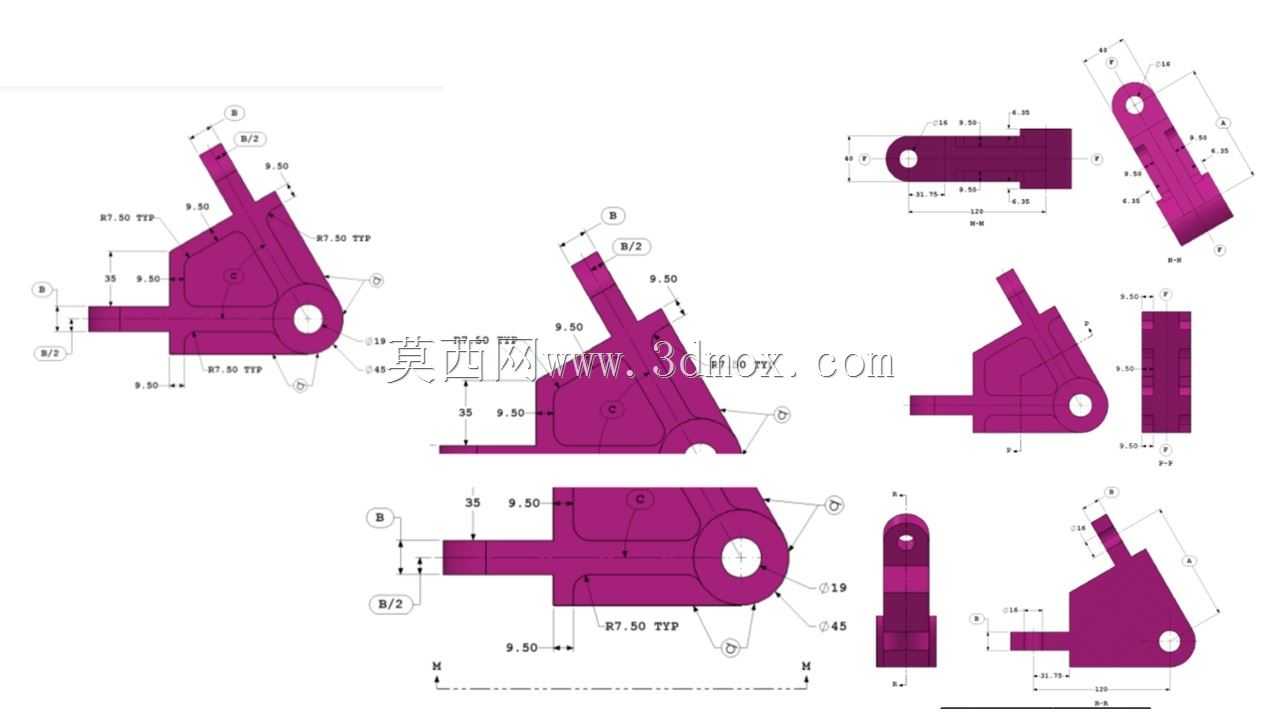

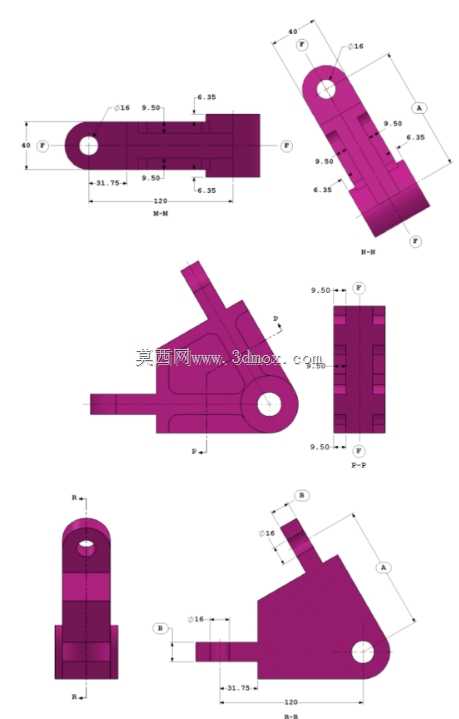

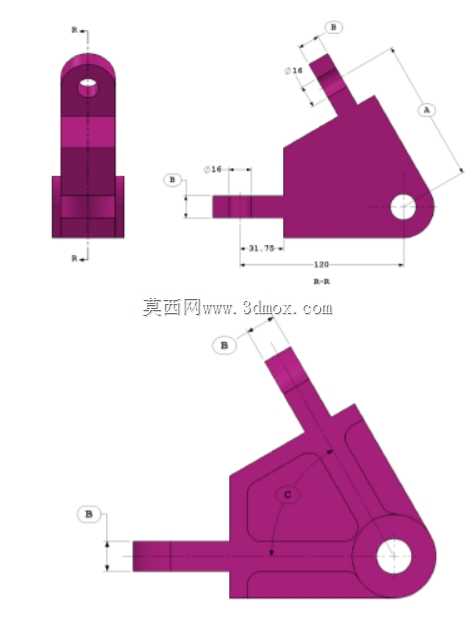

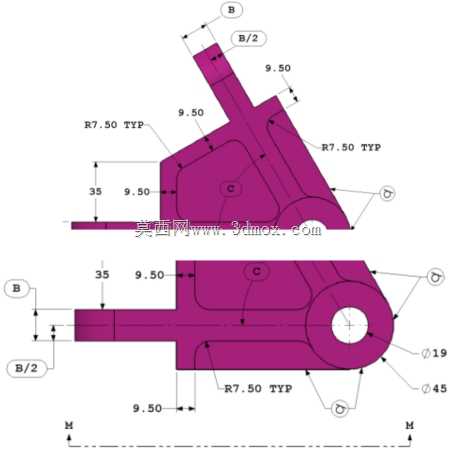

这款异形支架零件是机械结构中常见的支撑类构件，多用于中小型传动设备、工装夹具的连接支撑场景，在自动化生产线的辅助定位机构、小型动力传输单元的安装基座中都能见到这类构件的身影，核心作用是为相邻传动部件提供稳定的安装基准，同时承受设备运行过程中产生的径向与轴向复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该零件采用一体化板材切削成型思路，主体轮廓通过多段圆弧与直线段平滑过渡，所有转角位置均设置R7.5的圆角过渡，能够有效分散载荷传递路径上的应力峰值，避免直角位置在交变载荷下产生疲劳裂纹。零件右侧设置带通孔的圆形安装座，孔位周边标注的角度尺寸对应不同安装方向的定位需求，可适配不同角度的连接件装配，左侧延伸出的两个支臂分别设置安装平面，支臂厚度统一为9.5mm，既保证了结构刚性，又控制了整体重量，不会给安装基座带来额外的负载负担。尺寸边界上，零件横向与纵向的安装定位尺寸均做了明确标注，支臂上的安装孔位到基准面的距离公差控制在常规机械加工可实现的范围内，不需要特殊定制刀具即可完成加工，适合采用常规铣削工艺批量生产。设计过程中优先考虑了装配兼容性，圆形安装座的中心孔可适配常规规格的销轴或轴承，支臂上的平面可直接贴合其他构件的安装面，不需要额外加装调整垫片即可保证装配精度。这类零件在建模时需要重点关注轮廓的相切约束，所有圆弧与直线段的连接位置必须保证G1连续，否则在后续工程图导出、数控加工编程时会出现轮廓断点，导致加工路径出错。同时零件的壁厚均匀性也做了考量，整体壁厚保持一致，避免在注塑或切削加工时出现变形，保证成品的尺寸精度满足装配要求。在实际设备装配中，这类支架通常作为中间连接构件，一端固定在设备主体框架上，另一端连接执行元件或传动部件，需要保证安装面的平面度满足公差要求，避免装配后出现部件偏斜，影响设备运行精度。
