DO-214AC封装SMA贴片二极管三维结构

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，贴片二极管的占位精度直接影响整板的SMT焊接良率与后期返修难度，DO-214AC也就是业内常说的SMA封装二极管，是小功率整流、瞬态抑制、肖特基类二极管应用最广的封装形式之一，很多工程师在做PCB封装库匹配、整机结构干涉检查时，往往只参考规格书的平面尺寸，忽略塑封本体的实际拔模斜度、引脚成型的弧度偏差，导致回流焊后元件与周边壳体、散热片出现隐性干涉，或者引脚共面度不符合产线贴装要求。

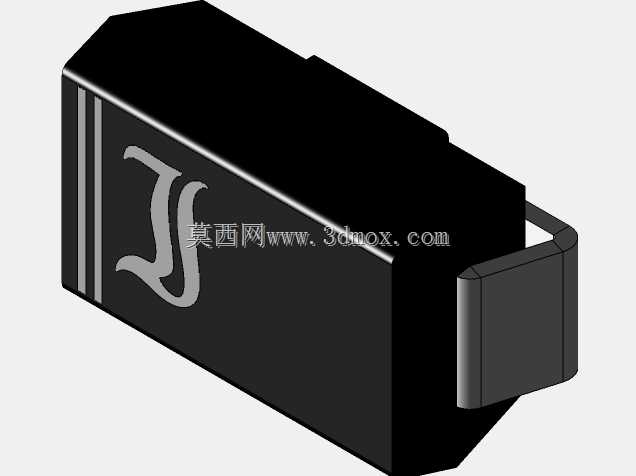

这个三维结构在搭建时，没有直接照搬官方规格书的理论数值，而是结合了实际量产元件的实测尺寸做了修正，塑封本体的边角做了符合真实注塑工艺的圆角处理，本体表面的极性标识凹槽做了0.15mm的下沉处理，和实际元件的丝印标识位置完全对应，避免做结构装配检查时出现标识位置与周边丝印冲突的问题。引脚部分没有做成规则的直角折弯，而是还原了量产元件引脚的自然成型弧度，引脚与PCB焊盘接触的平面做了共面度校验，预留了0.05mm的公差浮动空间，符合SMT贴装的工艺要求。

从安装边界来看，该封装元件的本体长度方向最大尺寸控制在4.3mm以内，宽度方向2.6mm，塑封本体最高点距离PCB板面的高度为2.2mm，引脚伸出本体的长度为1.1mm，在做PCB布局时，元件周边预留0.8mm的工艺间距即可满足贴片机吸嘴取料、回流焊传输的空间要求，不会出现吸嘴干涉相邻元件的问题。在电源类产品的结构设计中，这类二极管往往靠近输入输出端口布置，需要考虑塑封本体与端口金属外壳的电气间隙，这个三维模型还原了本体的实际外轮廓，在做安规距离校核时，可以直接测量本体任意位置到周边金属件的最短距离，不用再额外叠加塑封厚度的估算余量，减少后期安规测试不通过的整改成本。

很多刚入行的结构工程师在做板级元件建模时，容易把SMA封装和同系列的SMB、SMC封装尺寸混淆，三者的引脚间距接近但本体体积差异较大，这个模型特意强化了SMA封装的短本体特征，和规格书标注的理论长度相比，实测量产元件的本体长度略短0.2mm左右，建模时已经把这个实际生产的尺寸偏差纳入模型参数，在做高密度PCB布局时，不会因为模型尺寸偏大导致预留空间冗余，也不会因为模型尺寸偏小出现实际装配干涉。对于做自动化贴装设备吸嘴设计、PCB分板工装定位的工程师来说，这个还原真实工艺特征的模型，可以直接用来做吸嘴匹配、工装避让的仿真验证，不用再单独采购实物元件做逆向测绘，能大幅缩短前期设计的验证周期。
