带透明防护外罩的嵌入式电能计量装置

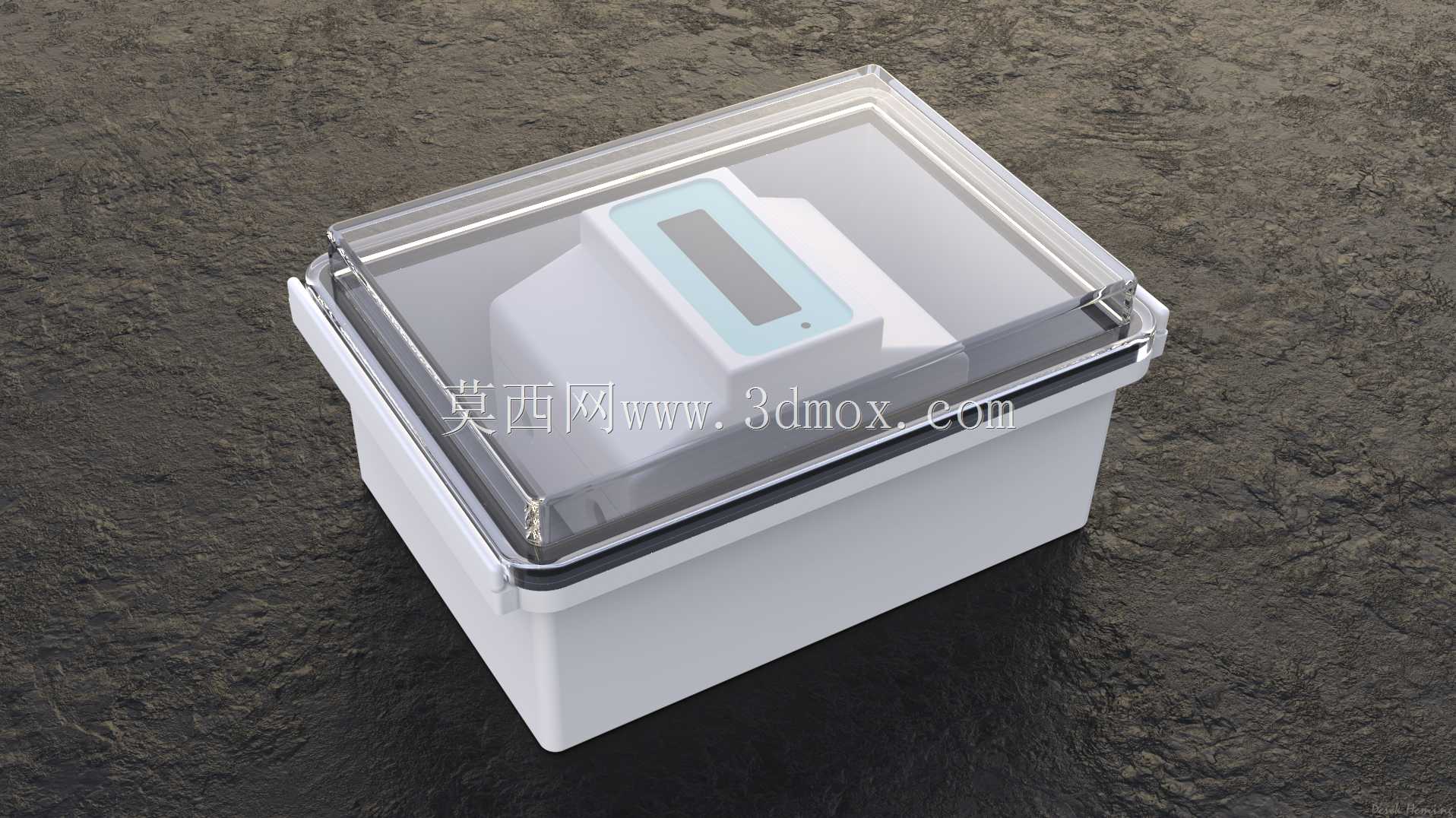

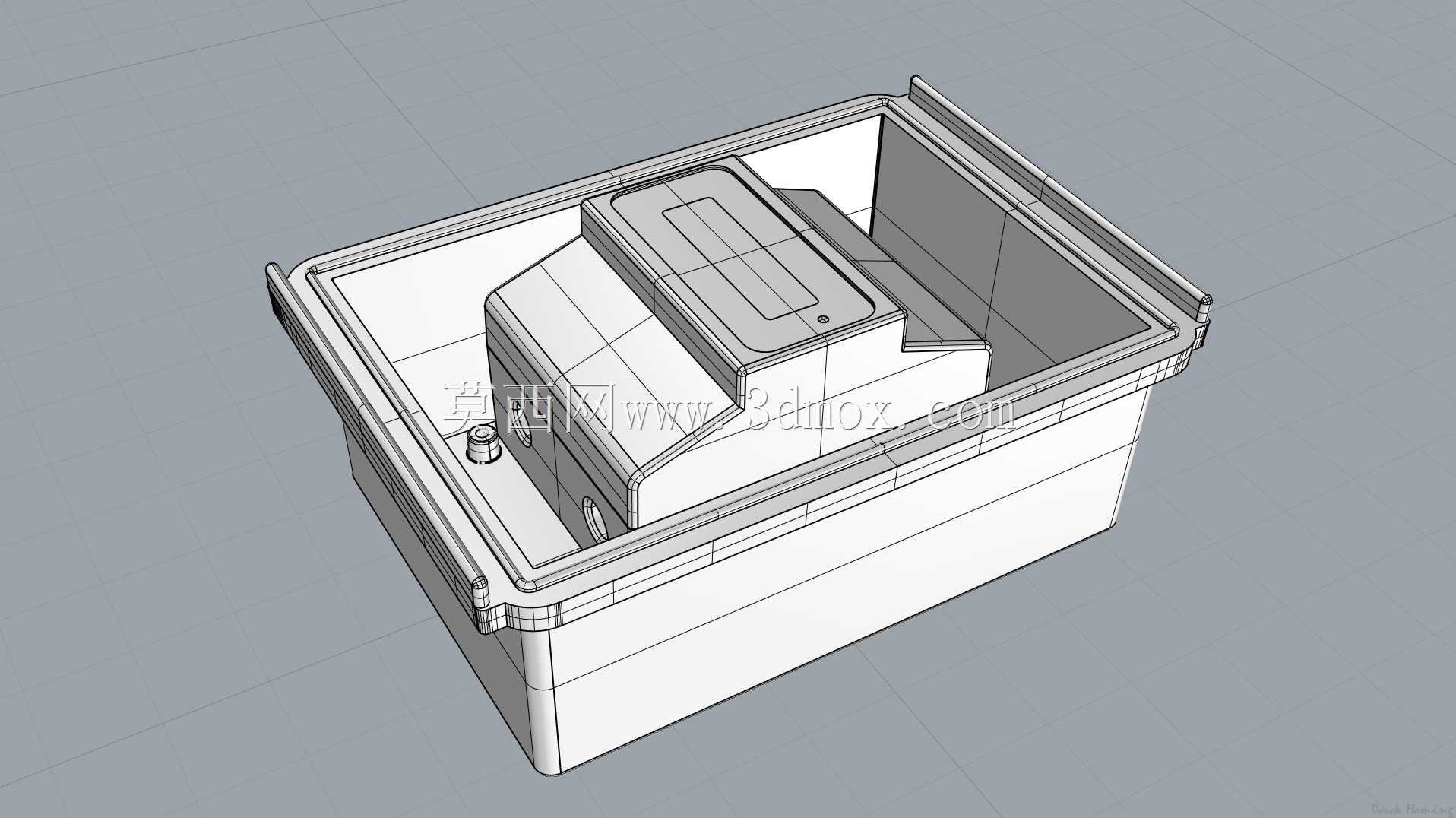

这款计量装置主要面向低压配电终端的能耗统计场景，常见于工业车间分回路计量、商业建筑分户电能统计、户外小型配电节点的功率监测环节，可直接采集回路的千瓦时累计用电量与实时功率参数，为能耗核算、用电负荷管控提供基础数据支撑。装置采用上下分体式结构设计，下部为白色阻燃工程塑料基座，上部覆盖高透PC材质防护外罩，外罩与基座结合处设置密封胶条结构，可满足日常防尘、防泼溅的使用要求，适配非极端恶劣环境下的明装或嵌入式安装需求。设计过程中优先考虑现场运维的便利性，透明外罩无需拆卸即可直接观察内部显示区域的数值，避免反复拆装外壳带来的密封性能下降问题；显示区域采用内凹式布局，外罩对应位置做了微凸的透光强化处理，减少外力磕碰对显示模块的损伤。基座侧面预留标准接线端子的安装空间，接线位与内部计量模块之间设置隔离筋，避免接线过程中线头触碰内部电路造成短路，基座背部设置卡扣式安装结构，可直接卡在标准35mm配电导轨上，也可通过四角的固定孔用螺丝锁装在配电盘面板上。建模时采用卡钳逆向测绘的思路还原整体结构，重点保证安装配合尺寸的准确性：基座整体外形为方正带圆角的盒体，安装孔位间距、导轨卡扣的开合尺寸、外罩与基座的配合止口尺寸均按照实物测绘值还原，方便设计人员直接将该模型嵌入配电盘、成套配电箱的整体装配模型中，提前校验安装空间是否存在干涉。建模过程中省略了内部电路板的细小走线、端子螺丝的微小螺纹等非核心结构，保留了外罩的密封边、基座的卡扣、显示窗口的定位台阶等影响装配的关键结构，模型单位采用英制，适配海外配电项目的设计尺寸体系。实际选型使用时，该类计量装置通常搭配微型断路器一同安装在配电箱内，透明外罩的设计也方便运维人员在不打开配电箱门的情况下快速抄读数值，减少带电操作的安全风险；基座的材质选用耐候性工程塑料，可在-10℃到60℃的环境温度下长期工作，适配大多数室内外配电场景的使用要求。
