四路LC光纤连接适配器结构设计

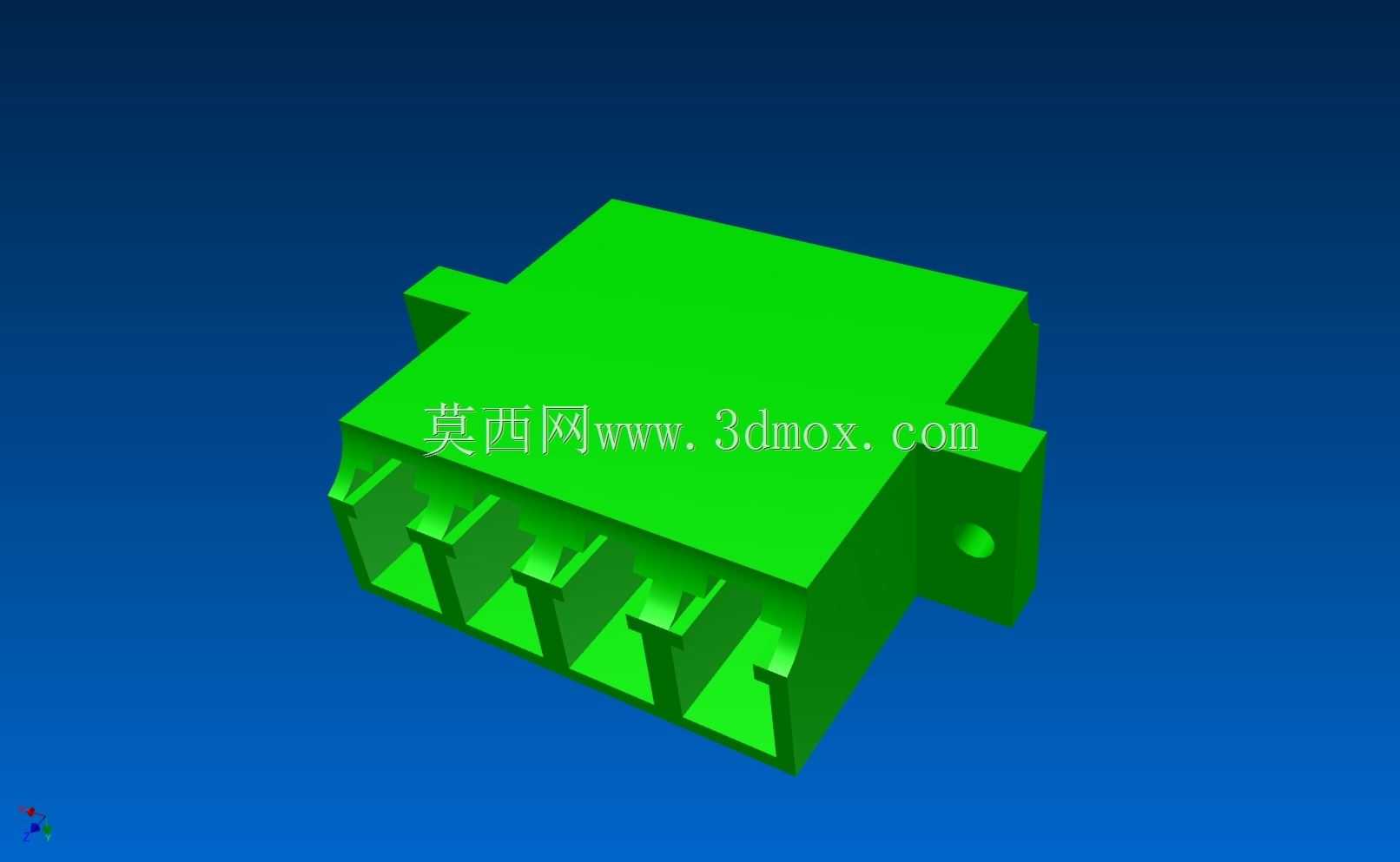

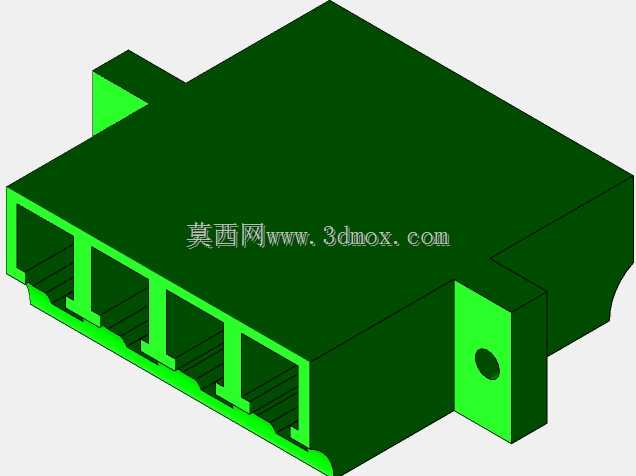

在光纤通信布线场景中，这类四路LC适配器是光链路对接的核心无源器件，主要承担光信号的精准耦合传输功能，常见于数据中心机柜配线架、光纤终端盒、ODF配线单元以及工业光通讯设备内部，用来实现LC型光纤跳线之间的低损耗对接，保障光信号在不同光纤段之间的稳定传输，避免对接错位带来的插入损耗超标问题。从结构设计来看，整体采用一体式注塑成型的壳体结构，主体为方正的块状基座，两侧延伸出带安装孔的固定耳，安装孔位可适配M2规格的固定螺丝，能够直接卡装或螺接在标准光纤配线面板的对应开孔位上，安装边界完全符合常规LC适配器的面板开孔尺寸规范，四路接口沿基座长度方向等距排布，每个接口内部预留了LC插芯的精准对位卡槽，能够保证对接时陶瓷插芯的同轴度控制在工程允许的误差范围内，减少光信号的反射损耗。设计过程中优先考虑了插拔的顺畅度与长期使用的结构可靠性，壳体侧壁做了均匀的壁厚处理，避免注塑过程中出现缩痕、变形等缺陷，接口内部的导向槽做了微小的导入倒角，能够让LC接头插入时自动对位，不会出现硬插导致的插芯磨损问题。四个独立的对接通道互相隔离，不会出现相邻通道之间的信号串扰问题，壳体两侧的固定耳与主体连接处做了加强筋过渡，能够承受多次插拔带来的侧向力，不会出现固定耳断裂的情况。在实际布线作业中，这类四路集成的适配器相比单路适配器能够大幅节省配线面板的安装空间，在有限的面板区域内实现更多光纤链路的对接，同时统一的安装基准也能让布线排布更整齐，减少后期运维时的线路排查难度。接口的插拔阻尼经过结构优化，既能够保证接头插入后不会因为轻微拉扯出现松脱，也不会因为阻尼过大导致插拔时需要施加过大的力，损坏光纤接头或者配线架结构。壳体的材质选用常规的工程塑料，具备足够的结构强度与耐老化性能，能够适应机房内长期的温湿度环境，不会出现材质脆化导致的结构失效问题。
