6384规格外转子无刷动力电机结构

　　这款6384规格的无刷电机，是民用电动动力领域应用极广的一款外转子动力单元，日常在电动滑板、小型代步平衡车、桌面级数控主轴、轻型植保无人机动力组、小型履带式移动机器人底盘上都能见到同规格产品的身影。从结构设计逻辑来看，该款电机采用外转子排布方案，定子绕组固定在中心基座位置，永磁体贴附在旋转外壳内壁，相比同尺寸内转子电机，能输出更大的低速扭矩，不需要搭配大减速比的减速箱就能直接驱动负载，减少了传动环节的能量损耗与机械间隙，非常适合对安装空间有严格限制、需要直驱输出的场景。

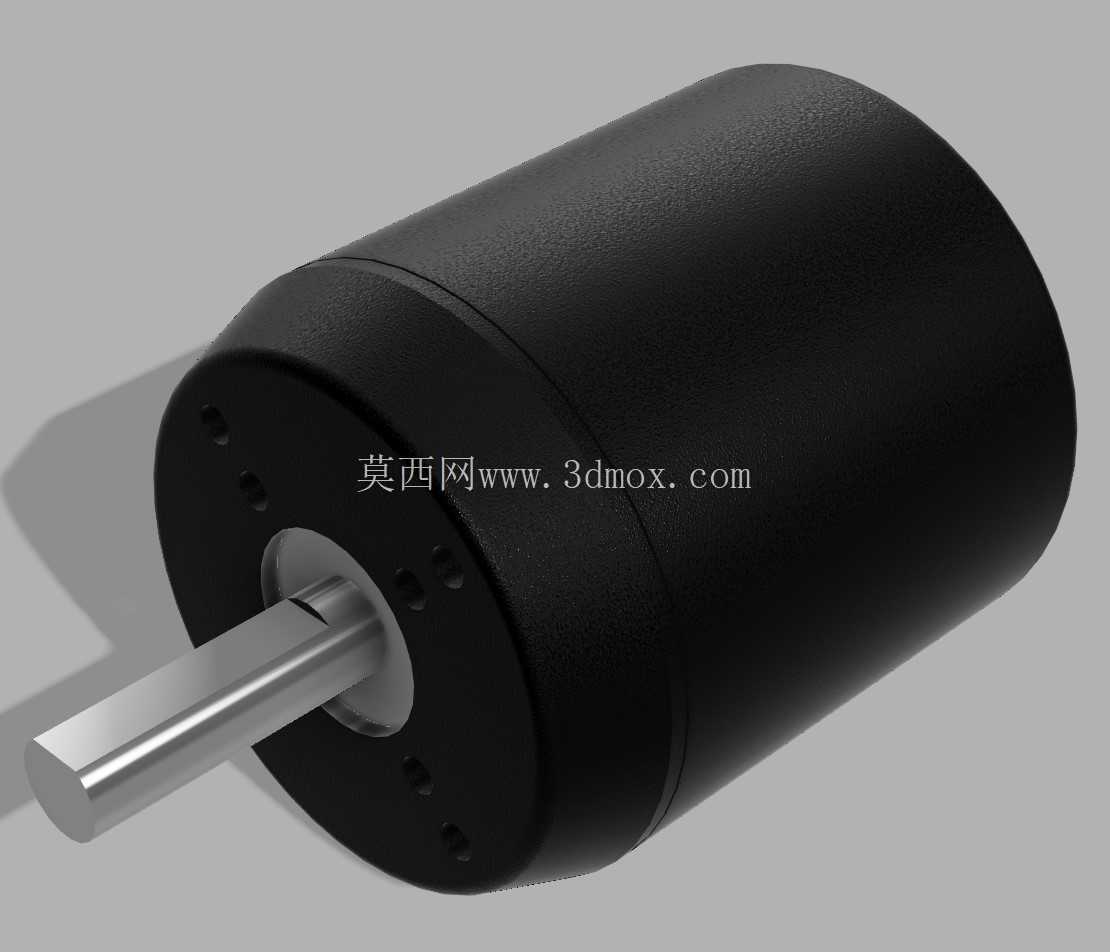

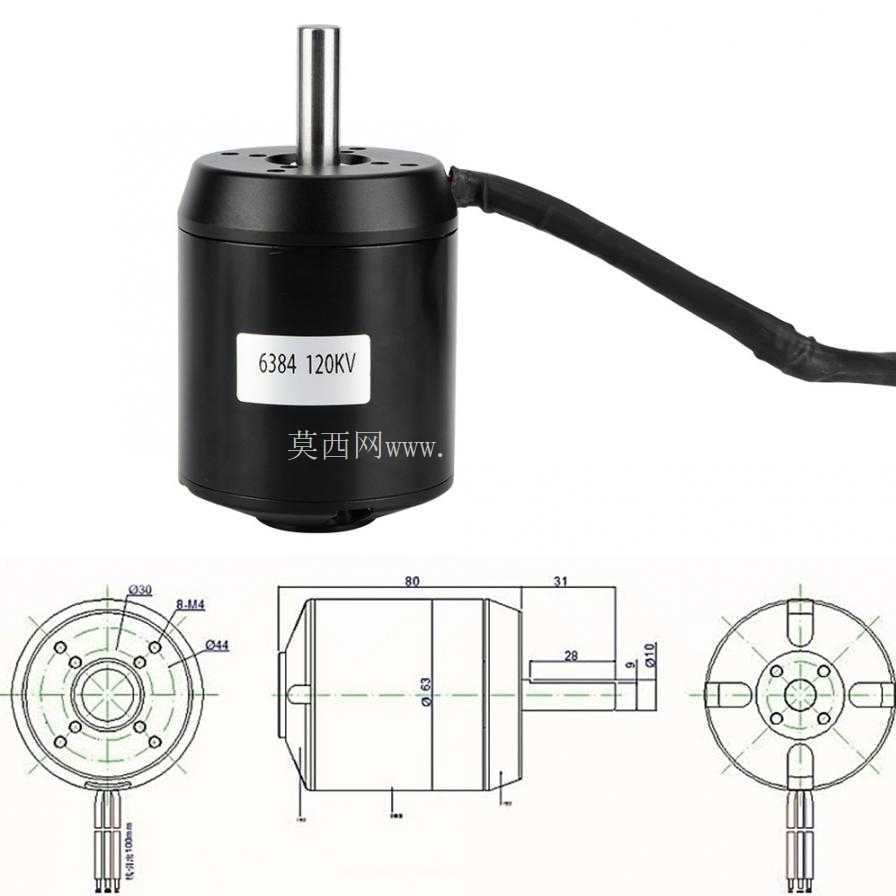

　　从实际建模还原的细节来看，电机主体外壳采用圆柱型结构，外径控制在63mm区间，轴向总长度不含输出轴为84mm，这也是行业内6384型号命名的核心尺寸依据。输出轴采用单出轴设计，轴径为10mm，轴身做了D型切边处理，安装传动件时不需要额外打定位销，仅通过抱紧式联轴器或者同步轮的顶丝就能实现可靠的周向固定，避免大扭矩输出时出现轴与传动件打滑的问题。轴伸端的端盖上均匀分布了6个M3规格的安装螺纹孔，孔位分布圆直径为50mm，用户在做设备安装支架设计时，可以直接按照这个孔位做定位凸台与过孔，不需要额外做转接法兰，能有效压缩动力单元的整体安装高度。

　　建模过程中针对电机的细节特征做了完整还原，包括转子外壳表面的散热筋结构——虽然外转子电机在运转时外壳自身旋转会带动空气流动实现自散热，但外壳上的轴向凹槽能进一步提升空气对流效率，在持续大负载输出时能降低绕组温升10%左右。出线端位于电机尾部，采用三相直出的走线方式，没有集成驱动板，用户可以根据自身的控制需求搭配不同电流等级的无刷电调，适配24V到48V的宽电压输入区间，灵活调整KV值以匹配不同的负载转速需求。

　　在做设备选型匹配时需要注意，该款电机的安装边界需要预留至少5mm的径向间隙，一方面避免转子旋转时与周边结构件发生刮蹭，另一方面也能保证散热空气的流通空间；轴向方向上，输出轴搭配传动件后，需要预留至少2mm的轴向窜动间隙，避免电机运转过程中轴承受轴向力导致寿命衰减。针对电动滑板这类高频震动的使用场景，安装支架需要选用6061以上强度的铝合金材质，安装螺丝要涂覆螺纹胶防松，避免长期震动导致螺丝脱落。

　　从结构设计的合理性来看，该款电机的前后端盖采用过盈配合加密封胶的方式与转子外壳连接，防护等级可以达到IP54，能够应对日常使用中的扬尘与溅水场景，不需要额外做防水外壳就能在户外环境下使用。轴承选用了两颗深沟球轴承分别布置在输出轴端与尾部端盖，能承受一定的径向负载，满足皮带传动、齿轮传动等不同传动方式的受力要求。建模时还原了轴承位的配合公差，输出轴与轴承内圈采用k6过渡配合，轴承外圈与端盖轴承室采用H7间隙配合，符合常规电机的装配工艺要求，用户如果需要做参数化改型，可以直接在这个模型基础上调整绕组长度、磁钢厚度来适配不同的功率需求，不需要重新从零开始搭建基础外形结构。
