三英寸法兰连接手动截止阀结构设计

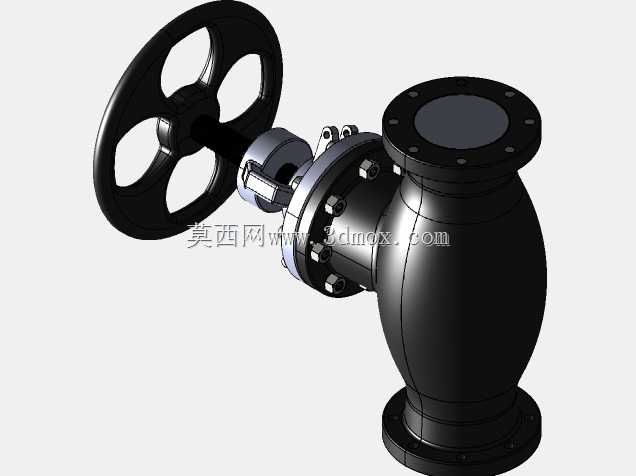

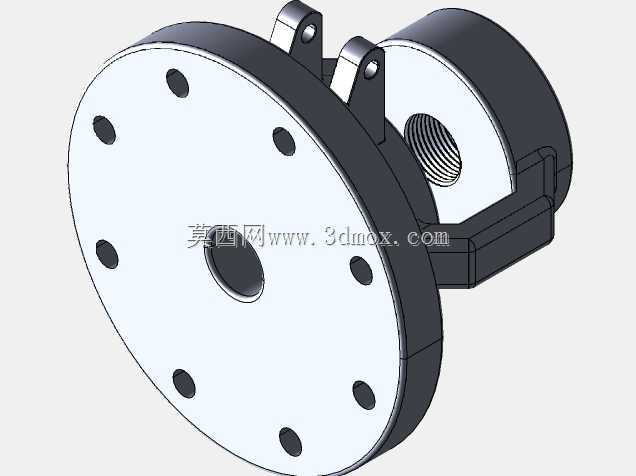

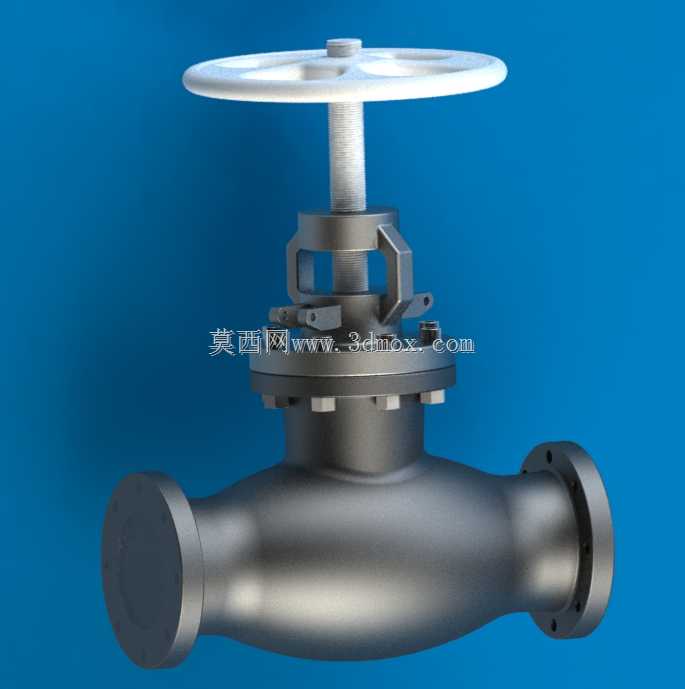

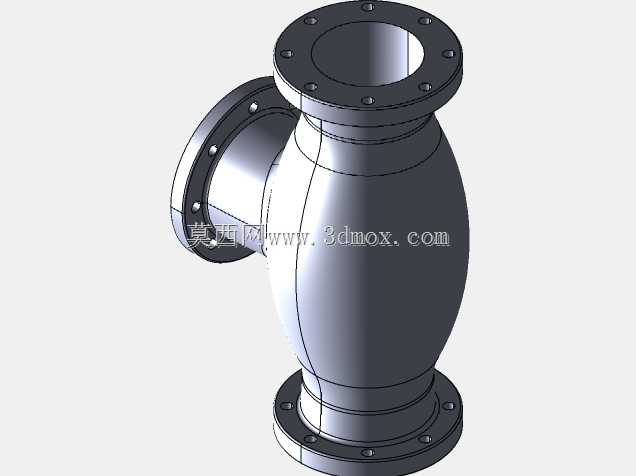

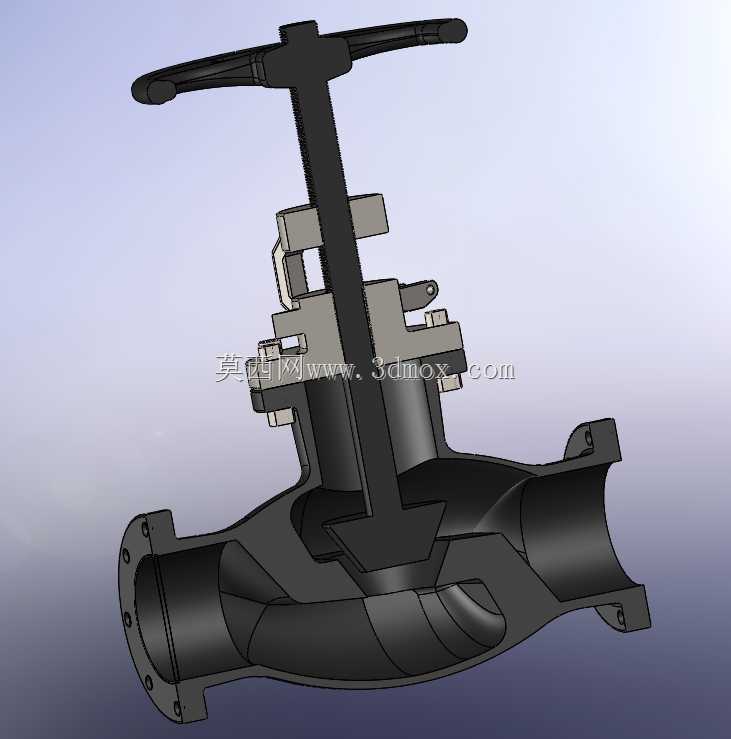

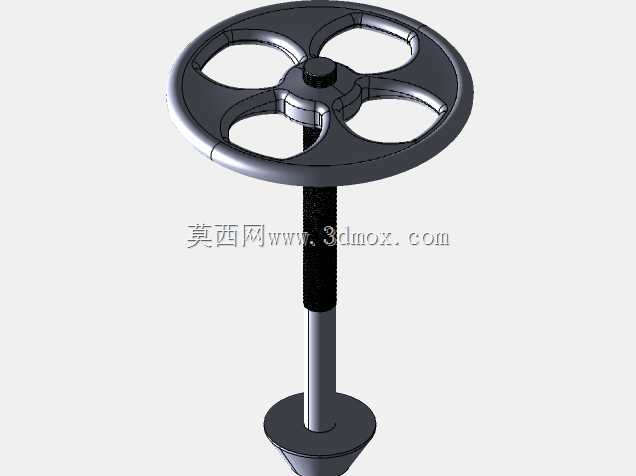

这款三英寸手动截止阀的建模工作，是在完成某化工园区公用工程管路改造项目的配套阀件选型校验时同步推进的，当时项目里需要对蒸汽、常温清水两类介质的管路截断阀做安装前的结构干涉校验，原厂家提供的二维图纸无法直观呈现阀杆升降行程与周边管路支架的空间冲突，才着手搭建等比例三维模型。从实际应用场景来看，该规格截止阀适配DN80公称通径的工业管路，常见于石化、热电、市政供水系统的管段节点，承担介质截断功能，不适合做节流调节使用——这是截止阀本身的结构特性决定的，密封面在长期节流冲蚀下会出现密封失效的问题。模型搭建过程中优先还原了法兰连接的安装边界，两端法兰的螺栓孔分布、密封面凸台高度完全匹配PN16压力等级的法兰标准，安装时不需要额外加工过渡连接件，可直接与同规格管路法兰配对，阀杆的升降行程做了全行程的运动仿真校验，手轮旋转到全关位置时，阀瓣密封面与阀座密封面的贴合压合量控制在合理区间，既保证密封比压满足密封要求，又不会因为压合量过大导致密封面过早磨损。结构设计上采用了明杆结构，现场运维人员可以直接通过阀杆伸出的高度判断阀门的开关状态，手轮采用轮辐式结构，操作时的受力点分布均匀，不需要过大的操作力矩就能实现高压差工况下的阀门启闭，阀盖部分的填料函结构做了细节还原，填料压盖的压紧螺栓位置、压盖与阀杆的配合间隙都按照实际加工公差做了预留，方便后续做密封结构的优化迭代。建模时还特意考虑了安装检修的操作空间，手轮外缘到阀体外壁的距离预留了足够的扳手操作空间，阀体中法兰的螺栓位置避开了管路安装时的焊缝区域，不会出现螺栓无法紧固的问题，阀体流道采用了直通式的流线型设计，相比直角式截止阀的流阻更小，适合长距离输送的管路系统使用，阀瓣与阀杆的连接采用了可拆结构，后期检修更换密封件时不需要整体拆卸阀门，只需要拆开中法兰就能完成内部密封件的更换，能有效降低现场运维的工作量。
